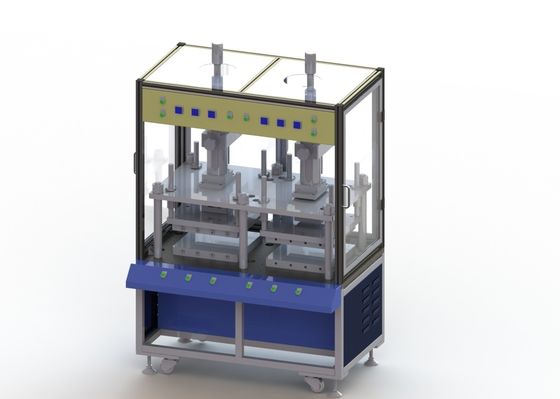

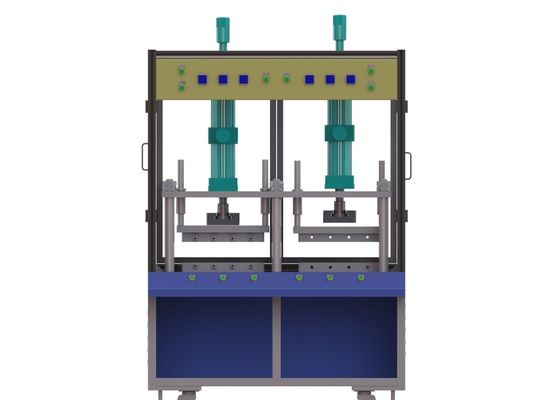

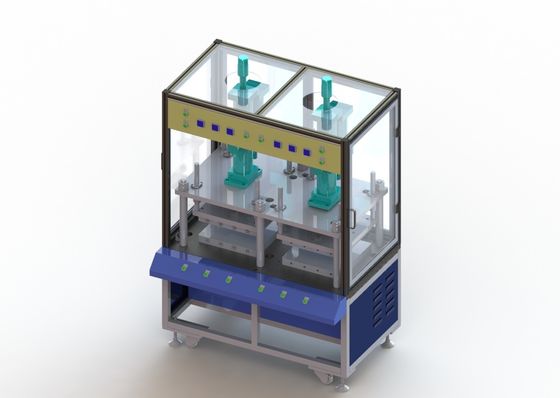

Ausrüstung zur Herstellung von Li-Ionen-Akkus mit heißer Presse 4-Stationen-Typ mit gerader Linie

Heiße Presse für Eisen-Phosphatlithium-batterie, Li Ion Battery Manufacturing Equipment

Überblick mit 2.1.1 Funktionen

Die heiße Pressmaschine nimmt Geradeart mit 4 Stationen an, hauptsächlich einschließlich die mechanische einziehende und entladende Hand, automatisches heißes drückend, Hallotopftest und andere Funktionen. Der Sensor an Ort und Stelle ermittelt der Batteriezelle oben heben, nachdem das Produkt existiert, und die Laminierungszelle wird manuell in die Station heißen Drückens ergriffen und gesetzt. Das heiße Drücken dauert entsprechend der gesetzten Zeit, und der Hallotopftest wird durchgeführt, nachdem das heiße Drücken fertig ist. Beziehen Sie sich den auf Planplan, wie folgt:

Einleitung 1,3 von Hauptfunktionen

1) einlagige Logistiklinie wird für die Fütterung benutzt: lamellierende Maschine setzt automatisch eine einzelne Batterie in eine Logistikspannvorrichtung, und der Aufladungsverpflanzungsmanipulator ergreift die Batterie und setzt sie in einen heißen drückenden Mechanismus;

2) heißer drückender Mechanismus: elektrische Zelldruckheizung;

A) heißes Drücken: heißes Drücken ohne Palette;

B) Parallelismus zwischen den oberen und untereren drückenden Platten: ≤±0.05mm;

C) bei dem heißen Drücken hat es die Funktion der Temperaturanpassung. Die Temperatur heißen Drückens kann innerhalb des Bereiches der normalen Temperatur auf 130℃ justiert werden. Die Anpassungspräzision ist 1℃, und der offensichtliche Temperaturfehler ist ≤1℃.In der Dauerbetriebprozeß, die heiße Drucktemperatur wird gesteuert innerhalb ±3℃;

3) Hallotopftest: führen Sie den Hallotopftest unter Druck während des Prozesses heißen Drückens durch.

A) Prüfspannung 0 | 1000V justierbar, 0 | 1000V justierbar, Spannungsgenauigkeit 1V, Durchsickernstrombereich 0 | 10mA, gegenwärtige Genauigkeit 1mA, Testzeit 0 | 999s justierbar;

B) der gegenwärtige Wert und der Spannungswert können zurück zu dem PLC-System gleichzeitig eingezogen werden, um die Genauigkeit des Kurzschlussurteils sicherzustellen. Die Ausrüstung hat die Unterscheidungsfunktion von NG und von O.K.;

C) nach dem Kurzschlusstest setzt der Entladungsmanipulator die unqualifizierten Produkte in den überschüssigen Bereich für manuelle Behandlung, und die qualifizierten Produkte werden in die folgende Logistiklinie gesetzt;

1,4, Liste von Primärgeräteausstattungen

2.1.5 Ausrüstung technisches parameters1. Grundausstattungsparameter

1) Gesamtleistung: ≤50KW;

2) Stromversorgung: AC380 V±10% 50HZ, 5es-adrig dreiphasigsystem;

3) Druckluft: Druck ≥ 0.5mpa, Fluss ≥12m /h;

4) Ausrüstungsgewicht: ≤ 2,0 Tonnen. Grundlast: 650kg/㎡;

5) Gesamtgröße: (Länge) 2000* (Breite) 1400* (Höhe) 2200; (als nur Referenz, spezifisch in der Art);

6) Auftrittfarbe: nach Ansicht des Brettes der Partei a Farb;

7) Ausrüstungs-Leistungsfähigkeit: 5PPM (Selbsttätigkeits-Leistungsfähigkeit der Ausrüstung, ausschließlich anderer Faktoren);

8) die bewegliche Rate von Ausrüstung ≥ 99%;

9) Produktausbeute ≥ 98%;

3. Elektrisches Kontrollsystem
