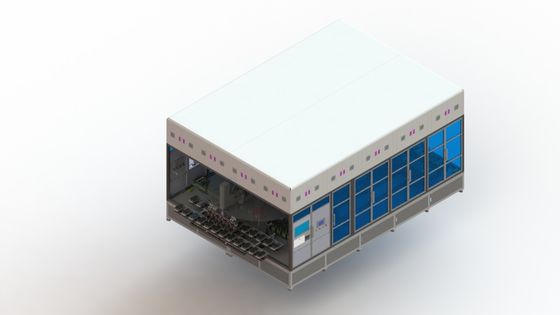

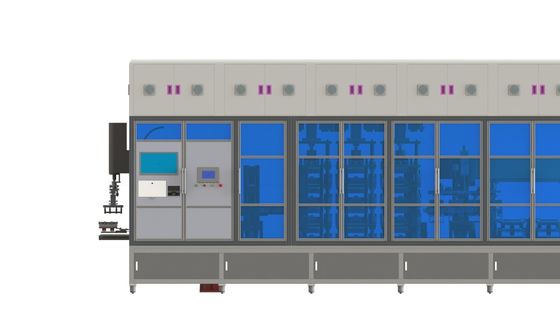

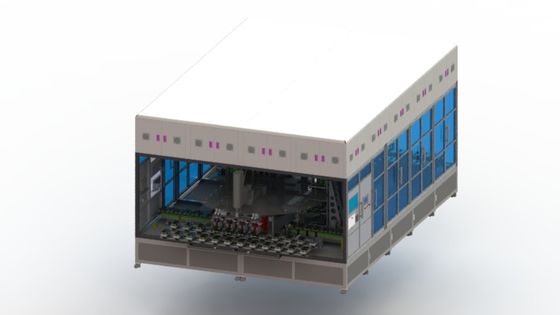

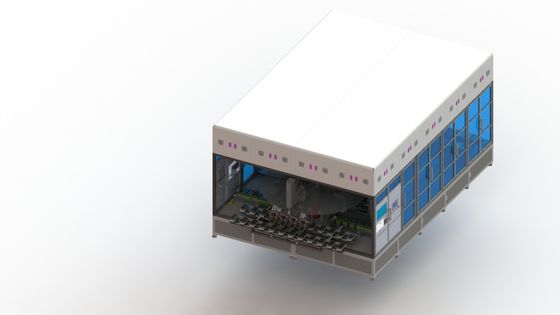

Heiße Presse für Eisen-Phosphatlithium-batterie, Li Ion Battery Manufacturing Equipment
Überblick mit 2.1.1 Funktionen
Die heiße Pressmaschine nimmt Geradeart mit 4 Stationen an, hauptsächlich einschließlich die mechanische einziehende und entladende Hand, automatisches heißes drückend, Hallotopftest und andere Funktionen. Der Sensor an Ort und Stelle ermittelt der Batteriezelle oben heben, nachdem das Produkt existiert, und die Laminierungszelle wird manuell in die Station heißen Drückens ergriffen und gesetzt. Das heiße Drücken dauert entsprechend der gesetzten Zeit, und der Hallotopftest wird durchgeführt, nachdem das heiße Drücken fertig ist. Beziehen Sie sich den auf Planplan, wie folgt:
Einleitung 1,3 von Hauptfunktionen
1) einlagige Logistiklinie wird für die Fütterung benutzt: lamellierende Maschine setzt automatisch eine einzelne Batterie in eine Logistikspannvorrichtung, und der Aufladungsverpflanzungsmanipulator ergreift die Batterie und setzt sie in einen heißen drückenden Mechanismus;
2) heißer drückender Mechanismus: elektrische Zelldruckheizung;
3) Hallotopftest: führen Sie den Hallotopftest unter Druck während des Prozesses heißen Drückens durch.
A) Prüfspannung 0 | 1000V justierbar, 0 | 1000V justierbar, Spannungsgenauigkeit 1V, Durchsickernstrombereich 0 | 10mA, gegenwärtige Genauigkeit 1mA, Testzeit 0 | 999s justierbar;
B) der gegenwärtige Wert und der Spannungswert können zurück zu dem PLC-System gleichzeitig eingezogen werden, um die Genauigkeit des Kurzschlussurteils sicherzustellen. Die Ausrüstung hat die Unterscheidungsfunktion von NG und von O.K.;
C) nach dem Kurzschlusstest setzt der Entladungsmanipulator die unqualifizierten Produkte in den überschüssigen Bereich für manuelle Behandlung, und die qualifizierten Produkte werden in die folgende Logistiklinie gesetzt;
1,4, Liste von Primärgeräteausstattungen
| NEIN. | Name | Quantität | Einheit | Anmerkungen |
| 1 | Rahmen Und Abdeckung | 1 | stellen Sie ein | |
| 2 | Oberer heißer Pressemechanismus | 4 | stellen Sie ein | |
| 3 | Auf und ab Lastsmechanismus | 2 | stellen Sie ein | |
| 4 | Heiß drücken Sie herunter, um die Komponente zu bewegen | 4 | stellen Sie ein | |
| 5 | Fördererlinie | 2 | stellen Sie ein | |
| 6 | Elektrisches Kontrollsystem | 1 | stellen Sie ein |
2.1.5 Ausrüstung technisches parameters1. Grundausstattungsparameter
1) Gesamtleistung: ≤50KW;
2) Stromversorgung: AC380 V±10% 50HZ, 5es-adrig dreiphasigsystem;
3) Druckluft: Druck ≥ 0.5mpa, Fluss ≥12m /h;
4) Ausrüstungsgewicht: ≤ 2,0 Tonnen. Grundlast: 650kg/㎡;
5) Gesamtgröße: (Länge) 2000* (Breite) 1400* (Höhe) 2200; (als nur Referenz, spezifisch in der Art);
6) Auftrittfarbe: nach Ansicht des Brettes der Partei a Farb;
7) Ausrüstungs-Leistungsfähigkeit: 5PPM (Selbsttätigkeits-Leistungsfähigkeit der Ausrüstung, ausschließlich anderer Faktoren);
8) die bewegliche Rate von Ausrüstung ≥ 99%;
9) Produktausbeute ≥ 98%;
