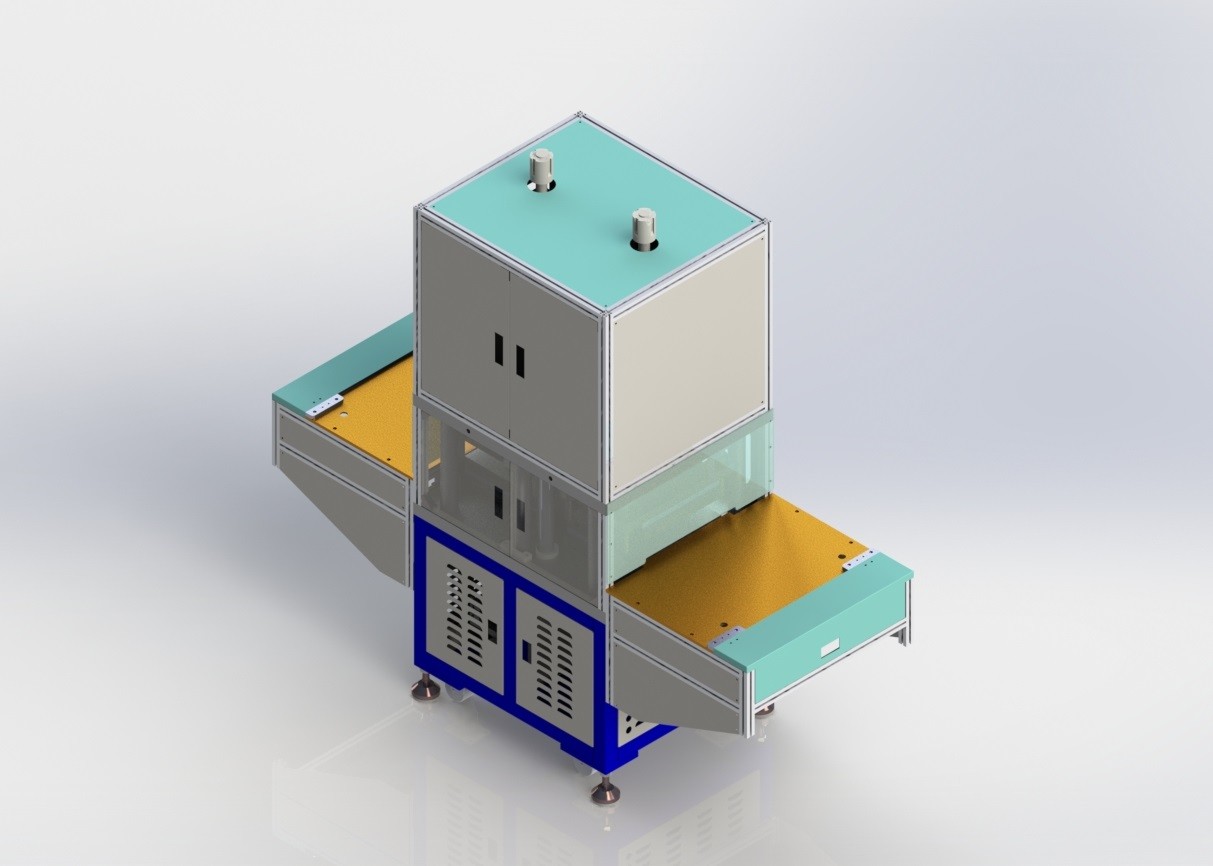

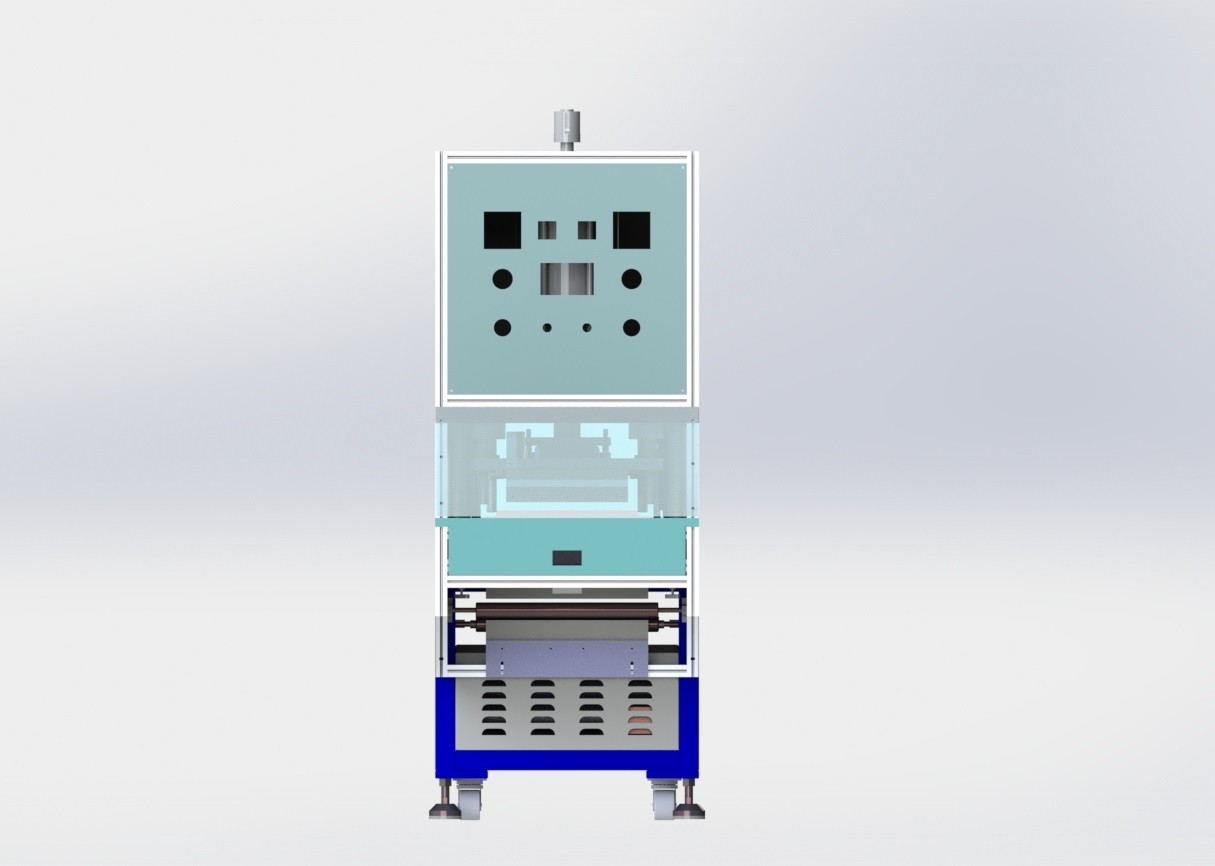

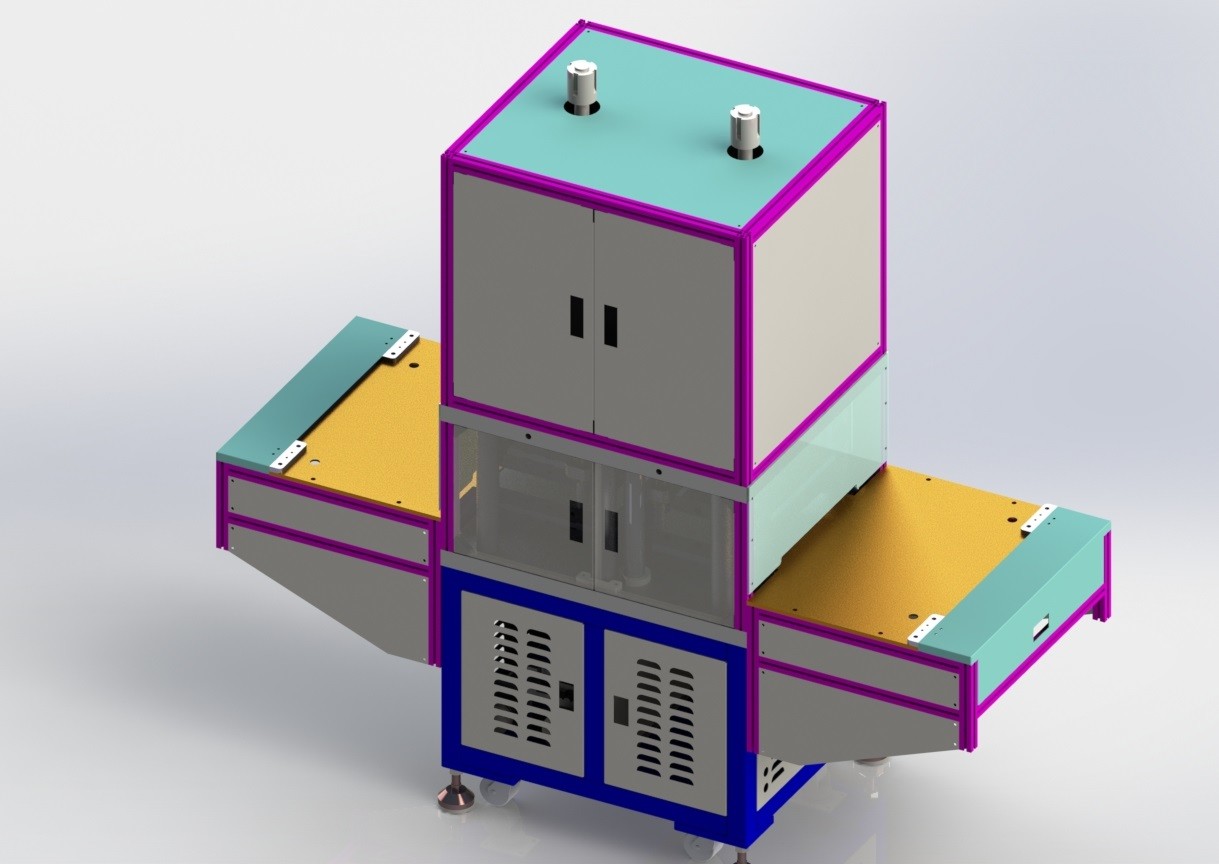

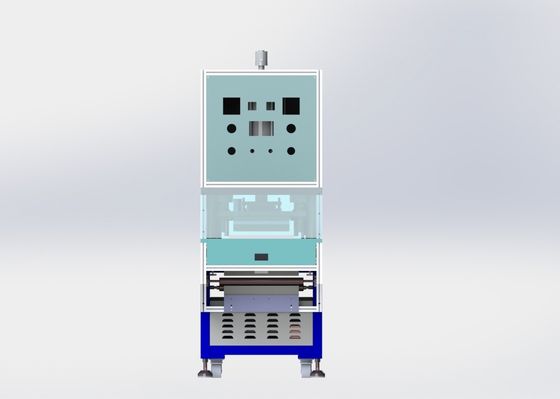

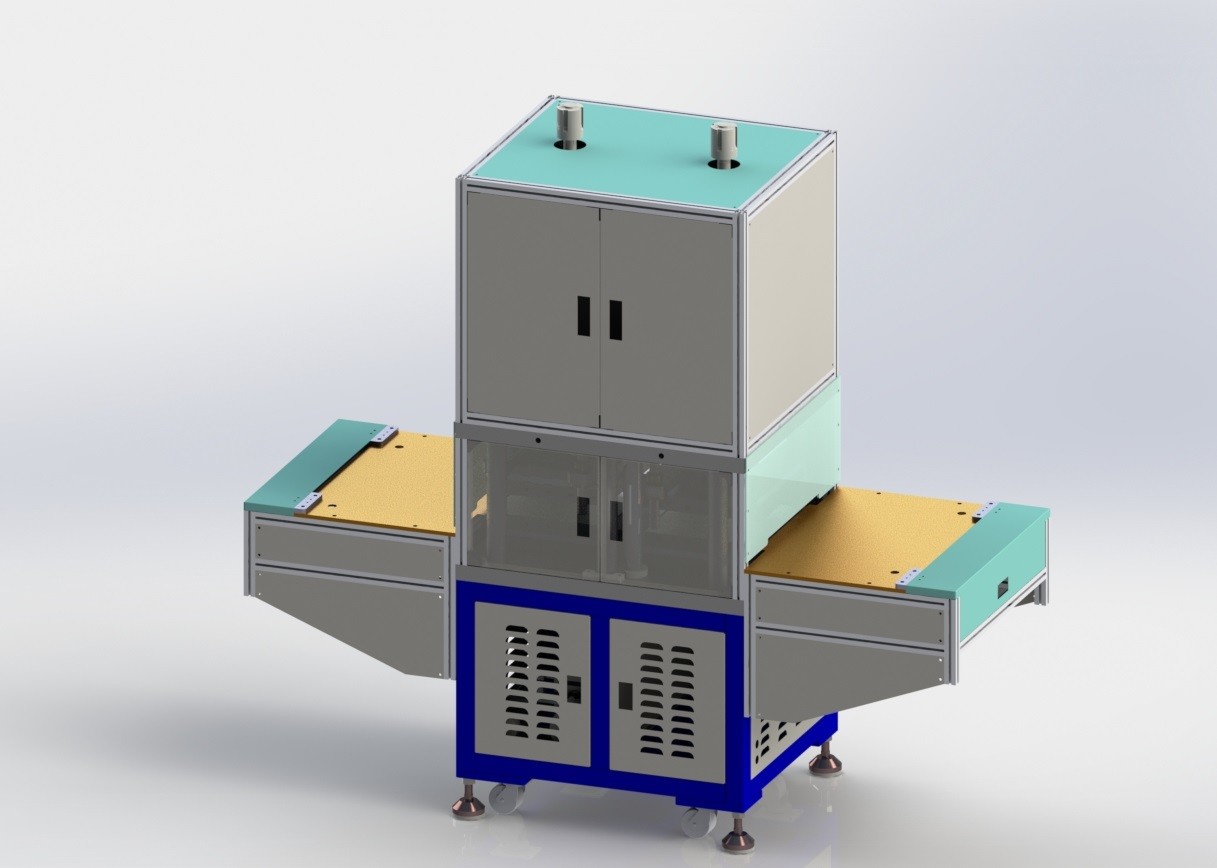

8 PPMs Li Ion Battery Manufacturing Equipment Battery Zellheiße kalte Umformmaschinen
1, das Profil
Das Gerät wird hauptsächlich benutzt, um die gerollte quadratische Zelle oder die quadratische Zelle nach Laminierung flaten. Der Druck und die Temperatur können entsprechend dem Bedarf justiert werden.
Eigenschaften
--- die Batterie in jeder Station wird flach durch Gas-Flüssigkeitszusatzzylinder gedrückt, und der Druck kann justiert werden. Nehmen Sie Förderbandart an, um die Batterie zu fahren, um sich zu bewegen.
-- hohe Leistungsfähigkeit: doppelte Station, eine heiße Presse der Station, kalte Presse mit zwei Stationen. Heiße Presse und kaltes press.8 PCS/min (die spezifische Leistungsfähigkeit wird entsprechend der heißen Zeit Drückens und des kalten Drückens bestimmt)
-- niedrige Betriebskosten
Die Ausrüstung hat hohes Maß der Automatisierung und des einfachen Handbetriebs.
Flacher Druck: ≤ 2000KG
2. Flacher drückender Bereich: 350x480mm
3. Parallelismus der drückenden Platte: ≤ 0.1mm
4. Der flache Druck und die Zeit können justiert werden;
5, heißer und kalter Druck werden mit Druck-Sensoren und Druckanzeige ausgerüstet
Zu sich den Spezifikationen anpassen
anpassungsfähige objectsThe 3,1 Batteriegröße
| Modell | Mit (Millimeter) | Länge (Millimeter) | Stärke (Millimeter) |
| 37AH | 100-150 | 90-215 | 5-20 |
| 68AH | 100-150 | 90-215 | 5-20 |
| 78AH | 100-150 | 90-215 | 5-20 |
| 80AH | 100-150 | 90-215 | 5-20 |
3,2 technische Parameter der Ausrüstung
|
Spezifikationen Einzelteil |
ZCA07-202 | |
|
Technische Parameter |
Leistungsfähigkeit (PPMs) | 8 (entsprechend heißer Zeit drückenden, kalten Drückens) |
| Justierbare Strecke der Befestigungsbreite | Justierbar oder Ersatz, Hinweis, zum sich dem Batteriemodell anzupassen | |
| Druck der Arbeit (T) | 2 | |
| Temperaturüberwachungsgenauigkeit | +/-1℃ | |
| Druckluftsystem | 0.4-0.6MPa | |
| Die Gesamtleistung (Kilowatt) | 15 | |
| Normale Betriebsleistung (Kilowatt) | 13 | |
4, mechanische Spezifikationen
das System mit 4,1 Gestellen das Gerät hat einen quadratischen schweißenden Rahmen, und das Substrat ist eine Stahlplatte mit einer Stärke von 25-30mm. Die Oberfläche wird galvanisiert.
automatisches Fütterungssystem 4,2 die Tretenmotorantriebe das Förderband, zum der Batterie von der Fütterungsstation auf die heiße Presse, von der heißen Pressestation auf die kalte Pressestation, von der kalten Pressestation auf die Entleerungsstation zu verschieben.
heißes Drücken 4,3 systemThe wird Platte oberen und Niederdruckes durch das Heizungs- Rohr erhitzt, steuert der Temperaturbegrenzer die Temperatur, wird die Zeit heißen Drückens vom Touch Screen eingestellt, und der Druck des Gas-Flüssigkeitsdruckzylinders kann justiert werden. Bereich 350*480mm heißen Drückens.
wird kaltes Druck 4,4 systemAfter das heiße Drücken abgeschlossen, wird die Zelle auf die Station kalten Drückens verschoben, wird die untere Schablone durch verteilendes Wasser abgekühlt, wird die Zeit kalten Drückens vom Touch Screen eingestellt, kann der Druck des Gas-Flüssigkeitszusatzzylinders justiert werden, und der Bereich kalten Drückens ist 350*480.
Betriebssystem4,5 touch Screen Operation. Es gibt Energie, Notaus, Handbuch, automatischer Knopf.
das 4,6 Steuer-panelThe Maschine wird mit unabhängigem elektrischem Brett, Durchsickernschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuer-PLC, Relais, Motorsteuerungsgerät, usw. ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und des Anschlusses table.PLC nimmt omron an. Die Decke des Stromkabels wird teilweise durchlöchert. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet.
4. korrigierende systemAutomatic Korrektur 7 des HAUSTIER-Förderbandausgleichs.
5. Energiemedium liefern bitte das folgende Energiemedium
5,1, Stromversorgung
1) blitzschnelle Änderung von Spannung AC220V± 10% counterphase
2, Frequenz 50hz + 1hz
5,2, Luft
1) Druck 0.5mpa 5kgf/cm2
5,3, Kapazität 1001/min
Umweltbedingungen, die das Gerät ohne Sperre unter den folgenden Umweltbedingungen laufen lassen kann.
1) dynamische Temperatur der Temperatur: Temperatur 5-35℃Storage: 0-40℃
Feuchtigkeit 30-80% aber sollte nicht befeuchten.
3) Klimasauberkeit ist nicht niedriger als 100.000; Kein Schadgas, Flüssigkeit, explosives Gas auf Standort
Verpflichtung
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass alle Komponenten der Ausrüstung im vollständig neuen Zustand sind, keine benutzte Komponenten.
2. Vertrauliche Verpflichtung.
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung, alle technischen Informationen und Geschäftsinformationen des Kunden Leck nicht zu irgendwelchen Drittparteien sind.
3. Kundendienstverpflichtung
Unsere Firma stellen eine Jahrgarantie zur verfügung, nach StandortAbnahmeprüfung anzufangen, werden die Instandhaltungskosten während des Garantiezeitraums, die Verschleißteile der Ausrüstung befreit und die Teile, die durch missbräuchliche Verwendung oder Kraft von höherem geschädigt werden, wird von der Garantie ausgeschlossen. Wenn die Ausrüstung Funktionsstörungs- und Bedarfsreparatur durch Verkäufer nach abgelaufen von der Garantie auftrat, die Kosten verhandelt durch beide Seiten.
