Schlamm-Füllmaschine für zylinderförmiges Lithium Ion Battery
1.1. Ausrüstungsname: lineare Einspritzungsmaschine
1.2. Ausrüstungsmodell: jxy-z0508-p288
1.3. Ausrüstungsanwendung: flüssiger Einspritzungsprozeß für zylinderförmige Batterie
1.4. Flüssiges Injektionsverfahren: flüssige Einspritzung von fünfmal, achtmal statisch
1.5. Präzision der flüssigen Einspritzpumpe: ±0.025g-/runde
1.6. Ausrüstungskapazität: 30,000/10h (2500mah), aktueller Inhalt wird durch die Batteriekapazität und -prozeß bestimmt.
1.7. Ausrüstungsgröße: 11763mmX 120mm x 1753mm (Höhe der Breite X der Länge X)
1.8. Ausrüstungsqualifikationsrate: 99%
1.9. AusrüstungsAuslastung: 98%.

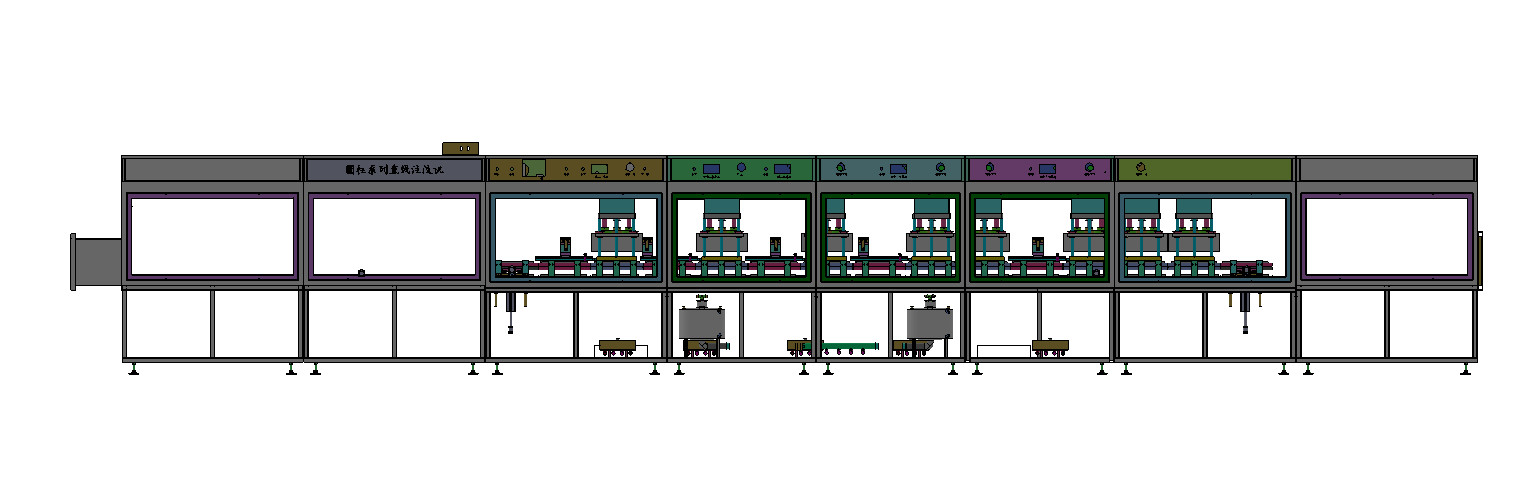

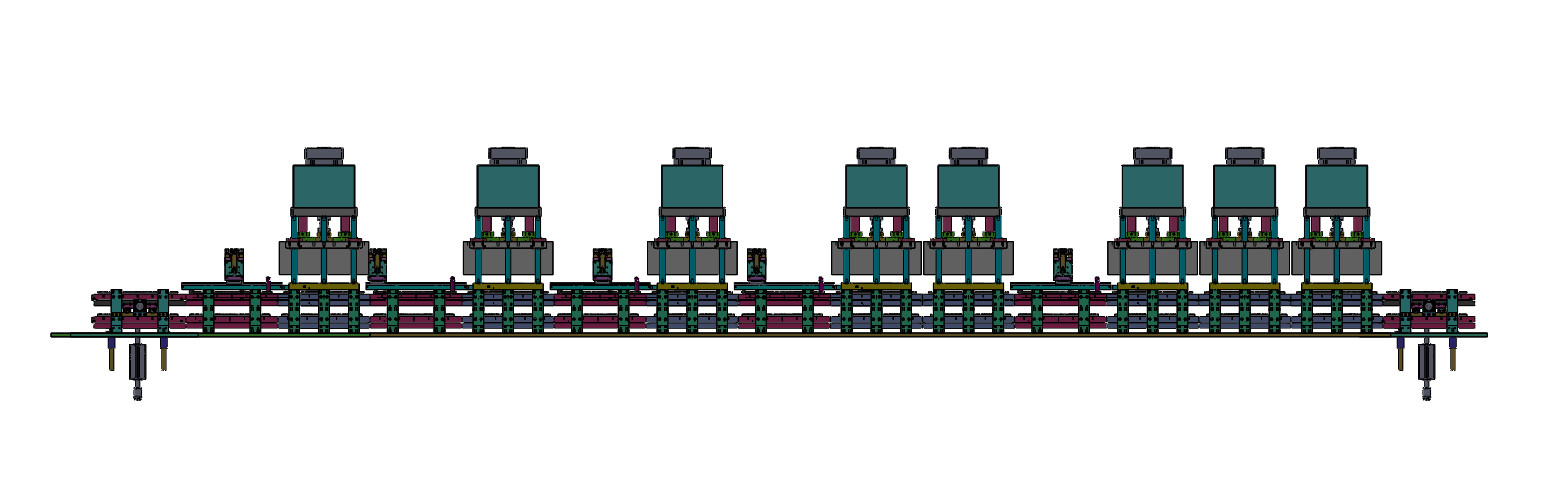

2. Schematisches Diagramm der flüssigen Einspritzeinheit und des Flusses:
3. Setzen Sie die Batterie in den Batteriebehälter manuell (Modell 18 erfordert 4-6 Menschen zu funktionieren). Nach der Platzierung der Flüssigkeit in die Einspritzungsposition, schließt die Ausrüstung automatisch die flüssige Einspritzung und das Vakuum ab und trägt den folgenden Prozess ein, um die flüssige Einspritzung für 4.times und Vakuum für 8mal zu verteilen.
5. Druckfestigkeit der Unterdruckkammer: das Vakuum kann -90kpa erreichen, und der Druck kann 0.4-0.5mpa erreichen. Vakuum und Druck wird entsprechend Feldprozeß eingestellt.
6. Arbeitsprozessbeschreibung:
6,1 backen die Batterie und nehmen sie heraus vom Ofen. Setzen Sie manuell die Batterie in den flüssigen Einspritzungsbehälter mit 288 Batterien pro Behälter.
Setzen Sie den Batteriebehälter in den Injektor für die Positionierung, (den Grenzblock des Injektores in Position bringend)
Presse 6,2 der Anlassschalter und die installierte Batterie werden in die gekennzeichnete Station durch das Übergangsgerät eingespritzt. Nach Fertigstellung wird die Batterie auf die folgende Station übertragen, wird Vakuum gepumpt, und ein statischer Zyklus wird eingestellt. Nach Vollendung wird die Batterie in die folgende Station eingespritzt.
6,3 nach der Fertigstellung der ganzen Einspritzung, die Batterie im Behälter manuell herauszunehmen, wird der Behälter zurück zu der obersten materiellen Station durch den Rückholzylinder, die Batterie eingibt das folgende Verfahren gedrückt;
6,4 die Operationsplatte nimmt die Form des Touch Screen an, der bequem und einfach ist zu funktionieren, und der Ausrüstungsstatus wird in der Realzeit angezeigt.
6.5Note: Vakuumzeit und -Standzeit können entsprechend der Situation eingestellt werden;
7. Anlagenkonfiguration:
| NEIN. | Konfiguration: | Einheit | Die Zahl von | Anmerkung |
| 1 | Vakuumstandbehälter | Stellen Sie von ein | 8 | |
| 2 | Automatischer Einspritzungsmechanismus | Stellen Sie von ein | 5 | Genaue Para |
| 3 | Elektrische Einspritzpumpe (vier-köpfige Pumpe) | Stellen Sie von ein | 5 | Art der hohen Präzision |
| 4 | Vakuumpumpe- oder Rohrleitungsvakuum (über -90kpa) | Taiwan | 1 | Partei a sollte ihre Selbst mitbringen |
| 5 | Der Behälter | a | 40 | |
| 6 | Die Maschine | Stellen Sie von ein | 1 | |
| 7 | Batteriestellmechanismus | Stellen Sie von ein | 1 | |
| 8 | Handschuhschachtel | Taiwan | 1 | |
| 9 | Automatische Anreicherung und Sammelbehälter | Stellen Sie von ein | 2 | |
| 10 | Kontrollsystem | Stellen Sie von ein | 1 | |
| 11 | Reparieren Sie die Tür | a | 2 | |
| 12 | Fütterungsklemme | a | 4 | |
| 13 | Stanzen des Saugers | a | 2 |
8. Umwelt, Installation und Entstörung vor Ort
8.1. Umgebende Temperatur: wird durch die Fabrikumwelt von Partei a bestimmt;
relative Luftfeuchtigkeit 8,2: trockene Luft wird von Partei a zur Verfügung gestellt;
Stromversorgung 8,3: einphasiges 220V, 50HZ, Schwankungsstrecke der Spannung 3KW: +10% | -- 10%;
Druckluft 8,4: nachdem dem Trocknen Filtrations- und Druckstabilisierung: der Ausgangsdruck ist größer als 5.0kg/cm2;
8,5 Vakuumquelle: Vakuumpumpe 10 l/s, über -90kpa oder Rohrleitungsvakuum (über -90kpa);
Stickstoff 8,6: ≥ 0.4mpa, 30L/min
trockenes Gas 8,7: ≤400Pa (Strömungsgeschwindigkeit ist ungefähr 15m, Taupunkt ist unter -40℃, das niedriger das bessere)
(zur Verfügung gestellt vom Kunden)
Verpflichtung
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass alle Komponenten der Ausrüstung im vollständig neuen Zustand sind, keine benutzte Komponenten.
2. Vertrauliche Verpflichtung.
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung, alle technischen Informationen und Geschäftsinformationen des Kunden Leck nicht zu irgendwelchen Drittparteien sind.
3. Kundendienstverpflichtung
Unsere Firma stellen eine Jahrgarantie zur verfügung, nach StandortAbnahmeprüfung anzufangen, werden die Instandhaltungskosten während des Garantiezeitraums, die Verschleißteile der Ausrüstung befreit und die Teile, die durch missbräuchliche Verwendung oder Kraft von höherem geschädigt werden, wird von der Garantie ausgeschlossen. Wenn die Ausrüstung disfuntion und Bedarfsreparatur durch Verkäufer nach abgelaufen von der Garantie auftrat, die Kosten verhandelt durch beide Seiten.
