1. Funktionsbeschreibung:
Der Ofen zc-zd6 hat einen Edelstahl, der inner ist, und jedes Einzelfallhilfen unabhängig. Die Heizungs-, Staubsaugen und Belüftungsarbeit in einem automatischen Zirkulationsmodus. Die Arbeitszeit wird durch Touch Screen eingestellt. Der Ofen nimmt PLC-Kontrollsystem, Touch Screen Operation, Explosionsheizung, Wärmeableitung an. Die Heizung ist oben, die Heizung ist unten schnell auch schnell, der Druckbewahrungseffekt ist gut. Heizmethoden: Wärmestrahlung, Wärmeleitung, Wärmeaustausch, Konvektion
2. Ofenstruktur:
1) Die Ausrüstung ist kompakte und senticific Struktur, netter Auftritt und besetzt weniger Raum.
2) Die einfache Operation, mit einfachem Training kann es independenly laufen lassen.
3) Die Ausrüstung nimmt Textregelventil an, das pumpende Vakuum und Stickstofffüllung, die hohe Leistungsfähigkeit hat, rettet Personal.
4) Die Ausrüstung wird in die oberen, mittleren und untereren drei Schichten, 3mm starke Zwischenlage Edelstahls 304, starke Korrosionsbeständigkeit, einzelne Steuerung der einzelnen Tür unterteilt, ohne sich zu beeinflussen.
5) Das Gerät wird mit beweglicher allgemeinhingießmaschine ausgerüstet, die leicht bewegt werden kann, wenn das Gerät verschoben wird.
6) Die Ausrüstung nimmt der Heizungsrohrspule des Edelstahls 304 innere Heizungsart an, die Temperaturüberwachung ist einheitlich, die Ausrüstung ist gewesen 80℃, 100℃, 120℃ und andere TemperaturMesspunkte, die Temperatur vor der Fabrik zu überwachen, damit die Temperatur jeder Ausrüstung in der unterschiedlichen Zeit, einheitlich zu sein.
7) Die Ausrüstung wird mit Silikonkautschukdichtungsstreifen versiegelt, und die Tür wird von 15mm starkem Hartglas gemacht. Jede Tür ist mit einem Beobachtungsfenster entworfen.
8) Das verteilende Fansystem ist in der Rückseite.
3. Technische Parameter der Ausrüstung:
1) Ofentemperatur: Raumtemperatur | 150℃ (kann eingestellt werden).
2) Gesamtausmasse des Ofens: 1280 x 1140 x 1900 Millimeter
3) Behälterspezifikation: × 660 (Breite) ×750 (Tiefe) 330 (Höhe) Millimeter.
4) Funktionsspannung: 380V/AC, einzelne Kastenstrangregulierung.
5) Gesamtleistung des Ofens: 8KW.
6) Behältertemperaturtoleranz: ±2℃ (keine Last).
7) Anwärmdauer: 1 Stunde für Temperaturstabilisierung des Nullastkernes.
8) Oberflächentemperatur: wenn die Ausrüstung an 120℃ funktioniert, das Oberflächen-≤40℃.
9) Hauptheizungstemperaturüberwachung: Anzeigentemperaturfehler innerhalb 1℃.
10) Heizungs- Steuerung der Hauptheizung: bei der Heizung, wird der Sicherheitsschalter auf 150℃ eingestellt.
11) Überprüfen Sie die Temperatureinheitlichkeit bei 8 Punkten innerhalb des Behälters, bevor die Ausrüstung die Fabrik verlässt, und die Behälter- und Anzeigentemperatur kann innerhalb ±2℃ gesteuert werden.
12) Einschließlich das verteilende Windsystem fähig zur Prozessprogrammierung und zur Steuerung.
13) Mit der Warnungsfunktion der hohen Temperatur automatisch über Temperaturwarnung.
14) Trocknendes Rahmenmaterial: starke kaltgewalzte Platte der hohen Qualität.
15) Trocknen von Kammermaterialien: alle machten von 3mm starkem Edelstahl 304.
16) Elektrisches Steuergerät: gesteuert durch das Halbleiterrelais, hergestellt von eingebrannten elektrischen Zusätzen.
17) Mit automatischer Schutzfunktion des Stromausfalls, automatischer Überhitzungswarnung und Grobvakuumwarnung.
18) Backende Methode: das Heizungsrohr wird um das innere Rohr erhitzt, und die Heißluft wird verteilt.
19) Staubsaugen Sie Haltezeit: ≥98% nach 24 Stunden unter der Zustand von -0.1mpa.
20) Vakuumgrad: -- 0.1mpa.
21) Steuermodus: Steuerung PLC von xinjie.
22) Ausrüstungsgewicht: über 650kg.
4, Prozessbeispiel: (Atmungsart: Luft-Luft - Luft… vollständig herum)
Durch die Einstellung der Ofenheizung, der Anwärmdauer/der Temperatur, pumpenden Vakuums, der trockenen Luft und anderer Parameter des durch Touch Screen, schließt der PLC automatisch die folgenden Funktionen ab: Vakuumpumpendes → stehendes → trockene Luft füllendes → Vakuumpumpendes → stehendes → Füllen trockener Luft (wiederholter Zyklus); Übertemperatur- und Ultraschallwarnungssystem kann die Heizfläche automatisch trennen. Der Operationsprozeß kann entsprechend den tatsächlichen Anforderungen des Kunden eingestellt werden
5, Betriebsumgebung:
1) Temperatur: -30℃~70℃.
2) Feuchtigkeit: unter 75%.
3) Standort: keine Verschmutzung und nicht starke elektromagnetische Störung.
Anmerkung: der Käufer stellt das trockene Gas oder der Stickstoff, Vakuum und Druckluft über 5.5bar zur Verfügung.

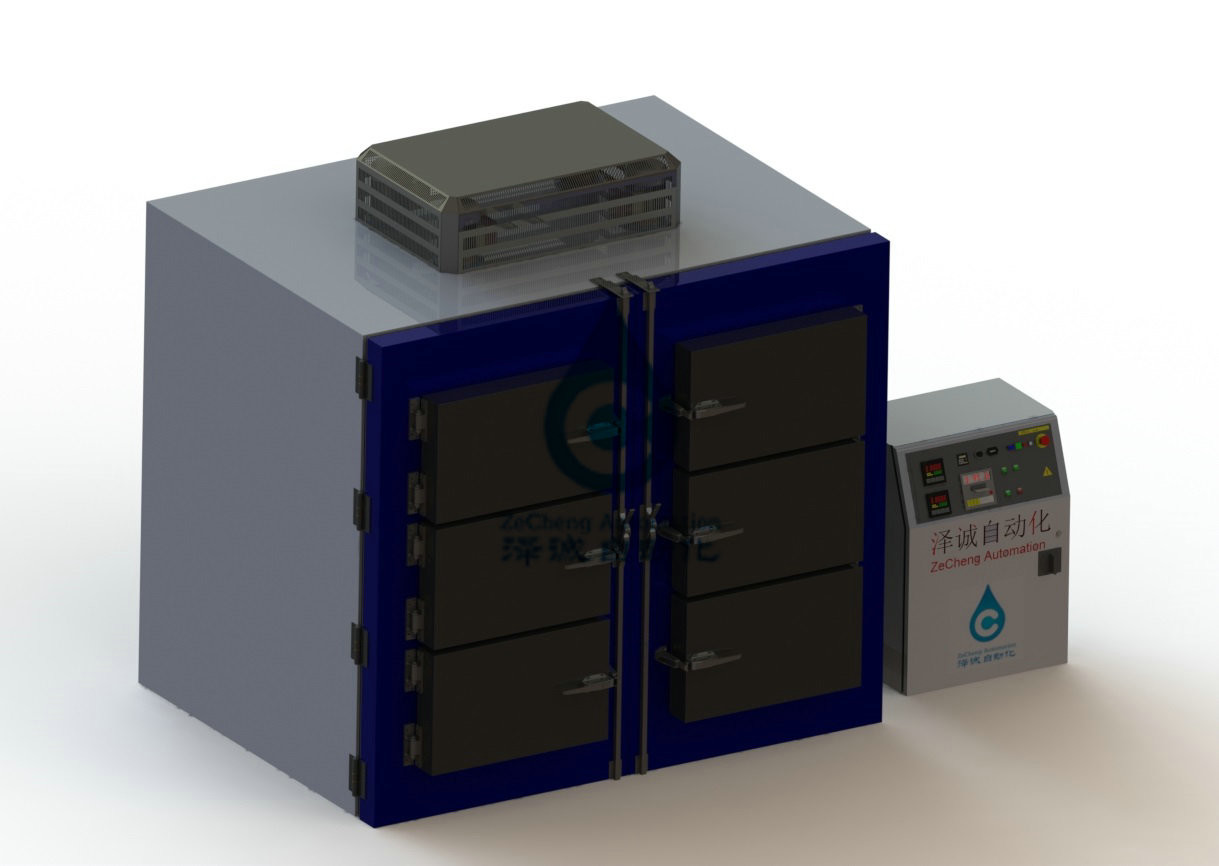

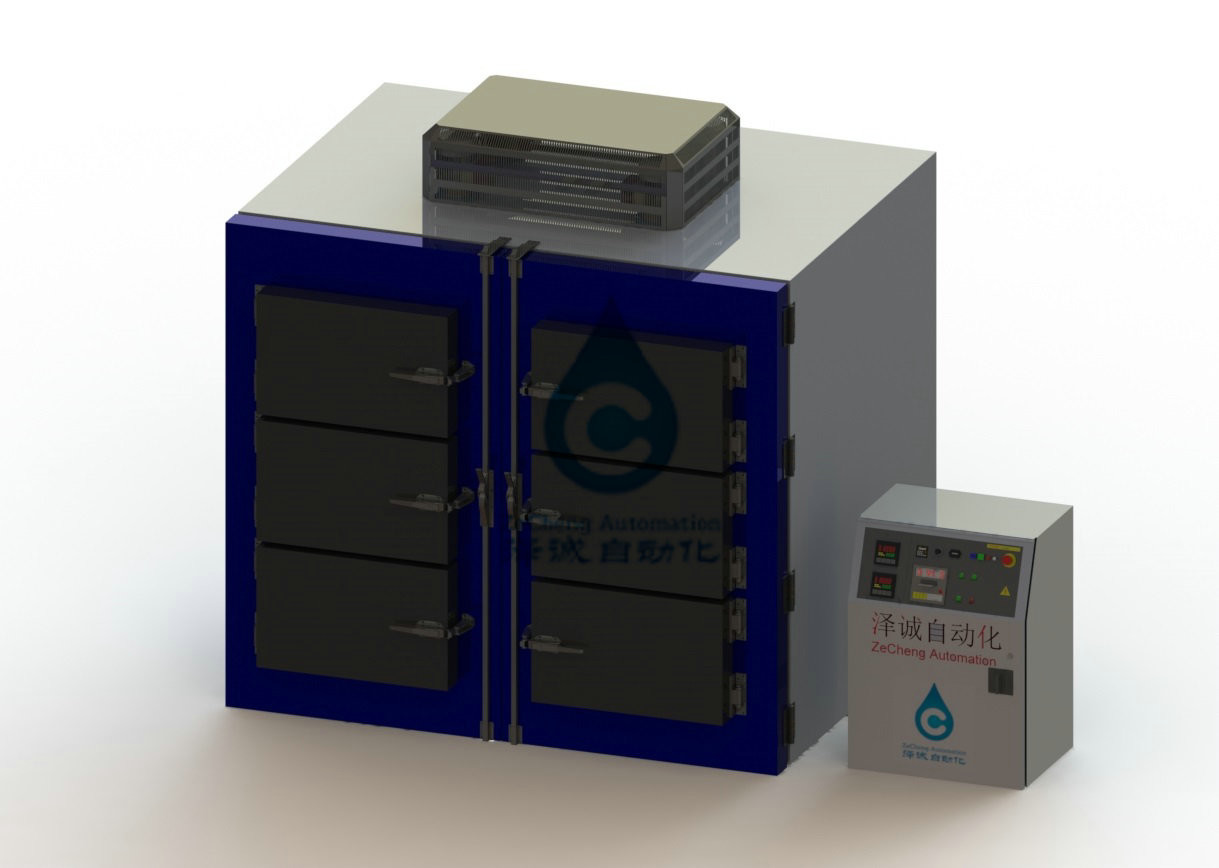

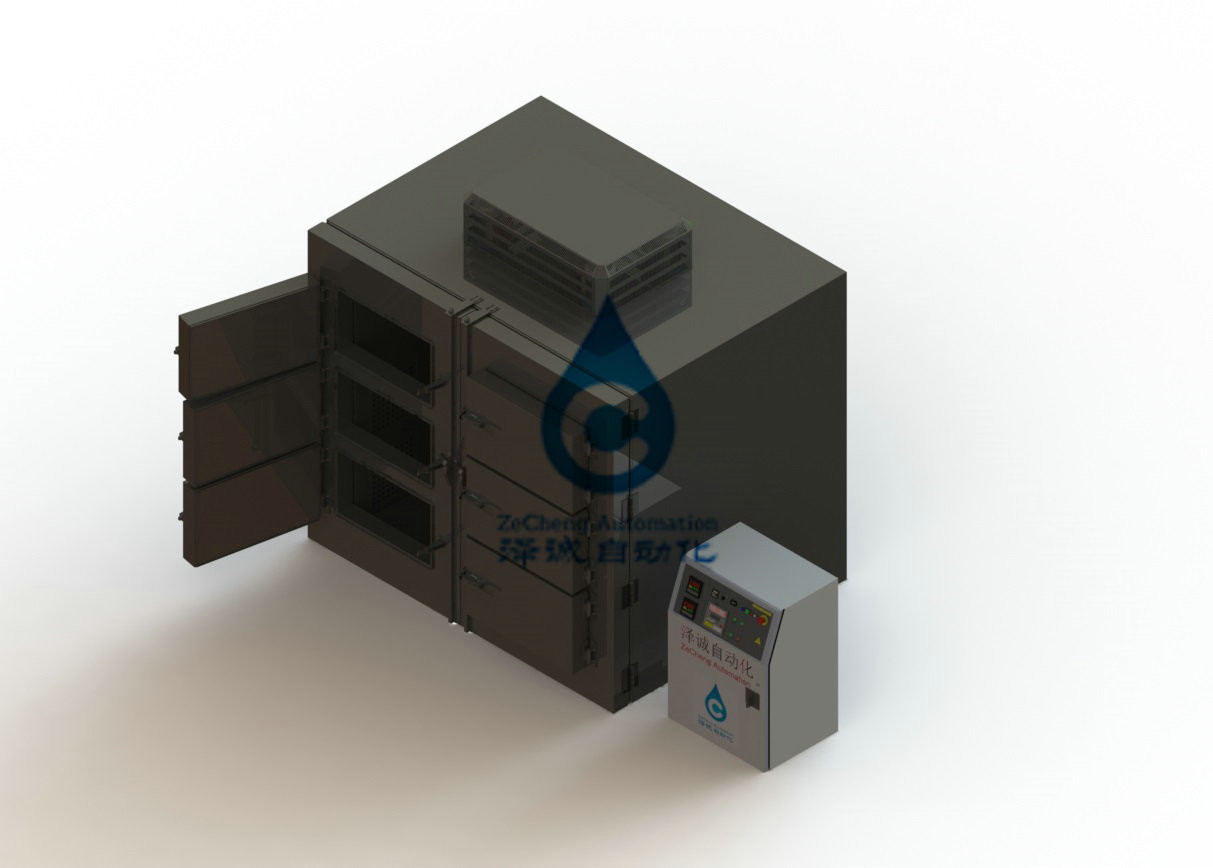

Anhang 2: schematisches Diagramm der Ausrüstung (Seite des Planes 1 des elektrischen Kabinetts, des Ventilators an der Rückseite der Ausrüstung)
