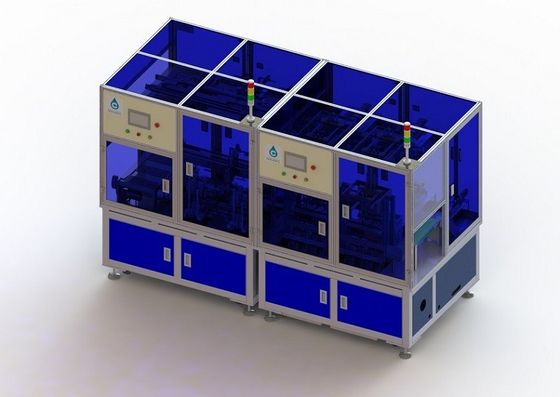

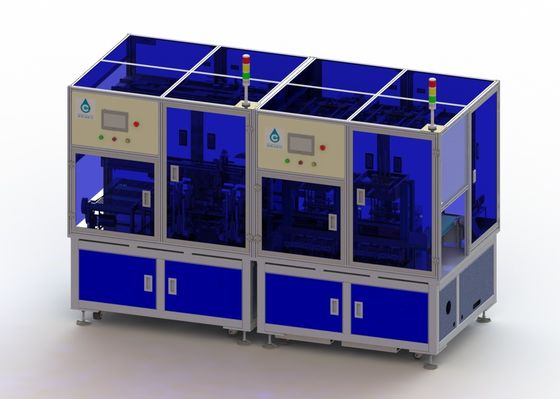

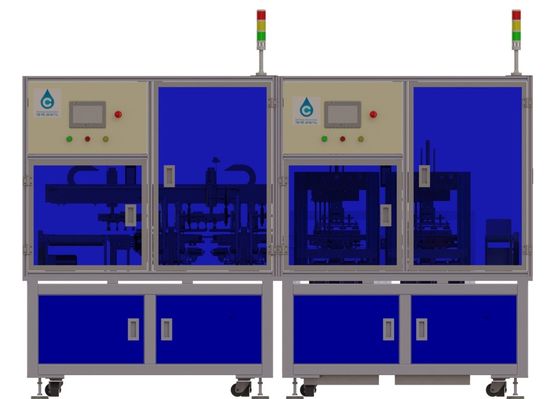

Quadrat-Zellendstück der 40PPM Autobatterie-Fertigungsstraße-1500KG, das in Shell Machine aufnimmt

1500KG Autobatterie-Fertigungsstraße-quadratisches Batterie-Zellendstück, das in Shell Machine aufnimmt

1. Entwurfsanforderungen

1.1. Anwendbare Wirbelmaschinengröße: Breite: 30 | 70mm; Höhe: 36 | 80mm, Stärke: 3,0 | 10mm.

1.2. Die Länge des klebenden Papiers auf den linken und rechten Seiten, nachdem der Rollenkern geklebt ist, ist L4: 0,2 | 1mm

1.3. Die zwei Seiten der Spule sind symmetrisch, und der absolute Unterschied ist 0 | 3mm.

1.4. Das Membranpapier kann nicht zum Rollenkern ausfallen, nachdem der Rollenkern geklebt ist (die Membranpapierbiegungen zum Innere des Rollenkernes, ohne die Membran herauszustellen)

1.5. Der Polschuh und die Membran werden nicht beschädigt, nachdem der Rollenkern geklebt ist.

1,6 wenn das Oberteil eingetragen ist, gibt es eine Führernut zwischen dem Spulenkern und dem Oberteilmund

1.7. Positive und negative Ohren des Spulenkernes verbiegen nicht während des Prozesses des Haftens des unteren Klebers und des Eintragens des Oberteils.

1.8. Der Winkel zwischen dem Spulenkern und der Seite des Oberteils, nachdem er das Oberteil eingetragen hat, ist ≤ 50

1,9 der Abstand zwischen dem umwickelnden Kern und der inneren Wand der Oberteilunterseite, nachdem sie das Oberteil eingetragen haben, erfordert L3: 0.5±0.2mm;

1.10. Der Abstand zwischen dem Spulenkern und den zwei Rändern des Oberteils L1 und L2 erfordert: ≥0.1mm

1,11, der Unterschied zwischen dem Spulenkern und dem Rand des Oberteils

1,12 nach dem Spulenkern trägt das Oberteil ein, kann es den Abstand zwischen der Belichtung des negativen Elektrodenohrs und dem Oberteilmund automatisch prüfen und bestimmt O.K. oder NG (es gibt keine Anforderung in dieser Testzeichnung darüber hinaus wegen des Längenfehlers der gelieferten Materialien des polaren Ohrs, ist dieses, das durch entschlossen ist, ob?)

1.13. Produktionsqualifikations-Rate ≥ 99,8%

1.14. Produktionsertrag ≥ 95% und Produktions-Leistungsfähigkeit ≥40PPM

15. Die Operationszeit des zugeschalteten Modells sollte 30min nicht übersteigen

3, technische hauptsächlichparameter der Ausrüstung

3,1 anpassungsfähige objectsBattery Länge: 36 | 80mm, Batteriebreite: 30 | 70mm, Batteriestärke: 3,0 | 10mm. Müssen Sie den Standort des Positionierungsblockes, die Größe justieren des AluminiumoberteilWassertanks.

3,2 technische Parameter der Ausrüstung

Technische Parameter der Ausrüstung

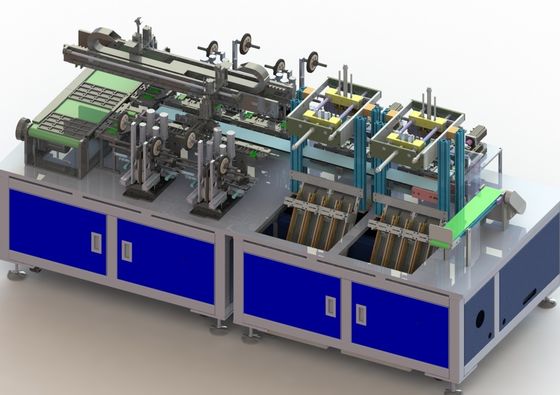

5. Beschreibung von Hauptausrüstung partsManipulator Batterien vom Blasenbehälter, der in die Positionierungsbefestigung, eine einleitende Positionierung, Bandzufuhr-Volumeninstitutionen für Kleber, Band an der Unterseite des Batteriehalterungsmechanismus aufgesogen wird, ist an der Unterseite des Drucks, Stockband, Manipulator haftet die Bandbatterien, die in die Oberteilstation, Batterieoberteil, das Oberteil durch eine Trichterführer-Führerweise aufgesogen werden. In den Oberteilstoß in dreimal, die ersten zwei für den festklemmenden Stoß, das letzte für den direkten Stoß.

6. Energie medium6.1 die Stromversorgung

Spannung 6.1.1 ist AC220V plus oder minus 10% der blitzschnellen Änderungen einphasigen darunter 0,5 s weniger als 10%

6.1.2 Frequenz 50hz + 1hz

6,2 die Luft

6.2.1 Druck 0,5 Mpa 5 KGF/cm2,

Fluss 6.2.2 15 l/min

Zusammenarbeitsverpflichtung

1. Neues Ausrüstungsversprechen

Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.

2. Vertraulichkeitsverpflichtung

Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.

3. Kundendienstverpflichtung

(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;

(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. En

(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
