1, Gerätfunktionen

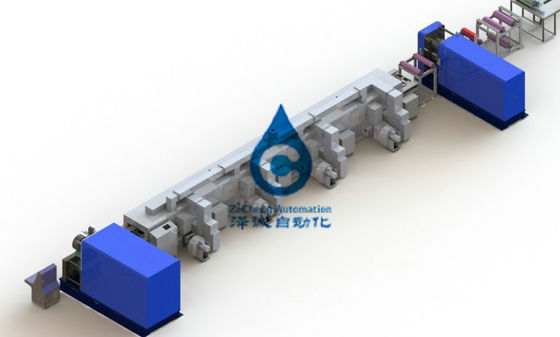

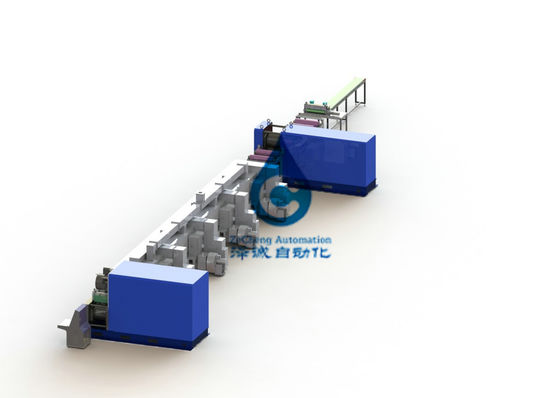

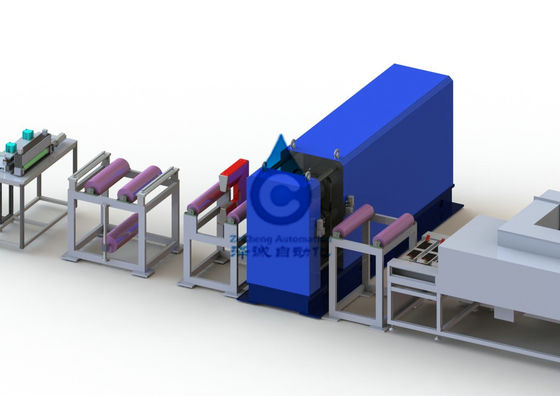

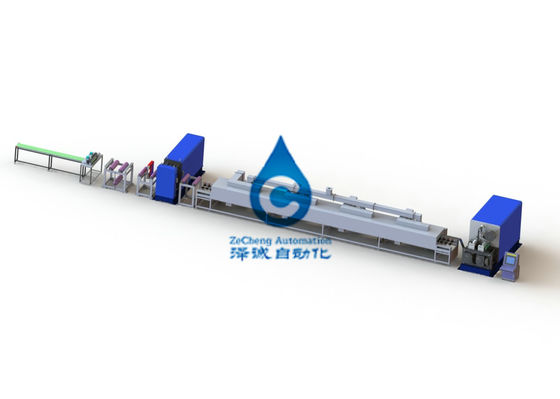

Diese Fertigungsstraße wird hauptsächlich im Lithiummangan benutzt und Batterien des silbernen Zinks, Zinknickelbatterie-Batterieplatte der Zusammensetzung, die Hauptmerkmale schließen ein: Aluminiummasche oder kupferne Masche setzten automatisch Volumen, Selbstkorrektur, künstliche Fütterung des starken flüssigen Materials, automatischer Rollendruck der Membran, Membran und automatische zusammengesetzte Aluminiummasche und Kupferdrahtmaschendraht, automatisches Backblech, automatische Rolle der Platte, Plattenstärke, Laser schnitten automatisch ab.
2, grundlegende technische Parameter der Ausrüstung
|
Spezifikation Einzelteil |
ZBCC03A |
| Breite der Spule (Millimeter) | 300mm |
| Verbundgeschwindigkeit (m/min) | 0.5-2 |
| Die Gesamtleistung (Kilowatt) | AC380V, 50HZ 70KW |
| Normale Betriebsleistung (Kilowatt) | AC380V, 50HZ 65KW |
| Das Gewicht (T) | 12T |
| Strecke der Stärke (Millimeter) | 0-5 |
| Testentschließung (um) | 0,1 |
| Wiederholbare Testgenauigkeit (um) | ≦+/- 1.0μm |
3, Spezifikationsstrecke des materiellen Körpers:
3,1 die sammelnde Flüssigkeit ist eine Aluminiummaschenstruktur mit unterschiedlicher Stärke von 150um zu 500um und Belegungsdichte von 100g/m2 zu 200g/m2.
ist ankommendes Material 3,2 Spulenmaterial. Im Abwickelnprozeß die Ränder möglicherweise der Aluminiummasche ziehen
| Inhalt | Streckengenauigkeit | andere |
| Ankommende Kernwicklung | ∅75mm (3") | |
| Maximaler Außendurchmesser des ankommenden Materials | 450mm | |
| Materielle Breite | 60-300mm | |
| Grad Einheitlichkeit von ankommenden Materialien | ±3mm |
Die Hauptrealisierung der Membran und der Aluminiummaschenzusammensetzung, justierbarer Druck,
3.6.1 Rollengröße: das positive Φ 400 Millimeter * 350 Millimeter;
3.6.2 effektive Arbeitszahnbreite der Rolle: 300mm;
3.6.3 Rollengeschwindigkeit (maximal): 8rpm (ununterbrochen justierbar);
3.6.4 Rollenhärte: ≥ HRC64 Härteschichtstärke rollen: > 12mm;
3.6.5 Rollen-cylindricity: 0.005mm;
maximale rollende Kraft 3.6.6: 3000KN (justierbar);
3.6.7 Rollenoberflächenrauigkeit: Ra=0.8;
3.6.8 Ausgleichsbetrag Rollenfreigabe: 0 | 2mm (keine speziellen Anforderungen mit 0 | 1mm Mikrometer);
3.6.9 die Rolle wird mit einem Schaberreinigungsgerät und empfangendem Gerät des Staubes ausgerüstet;
3.7. Trocknen der Komponente: sie besteht Baustahl, Baustahlplatte, hartem Aluminiumkieselsäureverbindungsfaserisoliermaterial, Heizungsrohr, Infrarotgerät, Temperaturbegrenzer und aus großem Rad, um den Unterabschnitt des Temperaturüberwachungsbereichs zu bilden. Jeder Abschnitt wird unabhängig gesteuert, um Qualität sicherzustellen.
3.7.1: nehmen Sie elektrisches Heizungsrohr + Infrarotheizung, Heißluftzirkulation, PID-Temperaturüberwachung an. Einheitliche Heizung, Trocknen des Schlamms auf dem Substrat mit dem Hitzerückkehr-Luftsystem, zum der Heizungsleistungsfähigkeit zu verbessern, jede Heizungs- Temperaturzone, Steuerparameter kann justiert werden, Temperaturüberwachungspräzision ±3℃, die Höchsttemperatur jeder Heizungs- Temperaturzone ≤180℃
3.7.2: die trocknende Methode ist für die Feuchtigkeit im trocknenden Schlamm passend, und der trocknende Schlamm hat keine Sprünge und andere Defekte. Nachdem er getrocknet hat ist der Feuchtigkeitsgehalt des zermahlenden Filmmaterials kleiner als 0,8%
3.7.3: die Struktur des Ofens ist aller Edelstahl, Rostschutzisolierung, Temperaturdifferenz zwischen der Ofenwand und Raumtemperatur ≤20℃
