Plc-Selbststarter-Lithium-Handy-Batterie-Fertigungsstraße
Selbststarter-Lithium-Batterie-Produktions-Handy-Batterie-Fertigungsstraße
Selbststarterbatterie, Handybatterie, Energieakkumulator, automatische Produktionsausrüstung

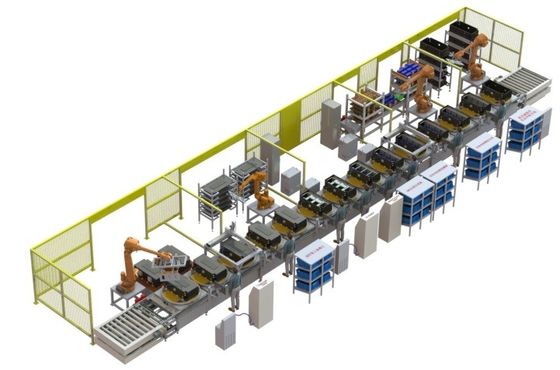

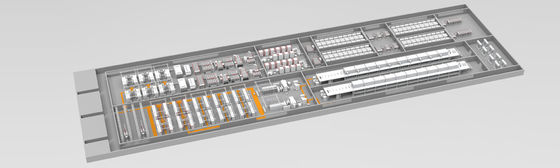

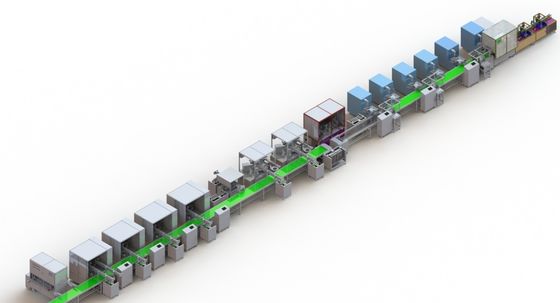

I.-Lithium-Batterie-Fertigungsstraße:
1. Automatische Fertigungsstraße der Aluminiumbatterie
1.1. Entwurfsanforderungen der kompletten Ausrüstung für Lithium-Ionen-Batterie-Produktion
Anforderungen mit 1.1.1 Produktionskapazitäten:
| NEIN. | Kapazitätsanforderung (pro die Minute einzig) | Arbeitsstunden/Tag |
| 1 | 6PPM | 20hours |
1.1.2. Die ganze Linie ist vollautomatische Produktion, und alle Stationen verwirklichen die automatische Fütterung und die Entleerung des Manipulator.
1.1.3. Eigenschaften:
automatische Fütterung 1.1.3.1, automatisches Wiegen, automatische Entstörung des Eisenpulvers, automatisches Mischen und Mischen, um staubfreie Produktion zu erzielen.
automatische Fütterung der 1.1.3.2-Beschichtungspaste, automatische Beschichtung, Backen.
1.1.3.3. Hardware-Formausschnitt und -laminierung mit hoher Geschwindigkeit.
1.1.3.4-Laminierungsprozeß.
1.1.3.5, die Batteriezelle wird automatisch in allen Prozessen nach Laminierung abgeschlossen, und die Ausrüstung in allen Prozessen hat seine eigene Untersuchungsfunktion und effektiv löst die Qualitätskontrollprobleme der Energiebatterie-Produktserie. Mit der Funktion der Datenanalyse, ist das Format der Datenbank mit den Anforderungen des zentralen Kontrollsystems des Käufers in Einklang. Während des ganzen Produktionsverfahrens werden die Elektrode und die Zelle nicht manuell berührt.
1.1.3.6 jede einzelne Maschine wird mit einem unabhängigen PLC und einem Touch Screen ausgerüstet. Die gesamte Fertigungsstraße kann durch eine einzelne Maschine bearbeitet werden, oder die ganze Linie kann automatisch produziert werden. Die einzelne Maschine beginnt, sich nach der Entdeckung der elektrischen Zelle zu bewegen, und die einzelne Maschine bewegt sich nicht, nachdem der Entdeckungs-Sensor annulliert ist.
1.1.3.7-Greiferfördermaschine wird angenommen, damit Batterietransport effektiv die Reibungsverschmutzung vermeidet, die durch flaches Gurtgetriebe verursacht wird.
1.1.3.8, das Modell ist einfach zu ersetzen, die Befestigungsfördermaschine kann entsprechend dem Bedarf justiert werden, sparen Kosten.
1,2 das Produktionssystem trifft die folgenden Materialanweisungen:
| Modell | W-Breite (Millimeter) | L Pfostenspalte der Höhe (Millimeter) | H-Stärke (Millimeter) |
| ZDAD01A | 130 | 155 | 36 |
| 120 | 187 | 45 | |
| 112 | 207 | 59 | |
| 90 | 110 | zweiundzwanzig |
1,3 Geräteausstattung:
| NEIN. | Prozessname | Gerätename | Leistungsfähigkeit | Quantität |
| 1 | Fütterung | Vollautomatische Fütterungsmaschine | 2 | |
| 2 | Aufruhr | Vakuummischer | 300L | 2 |
| 3 | Beschichtung | Beschichtungsmaschine | 15m/min | 2 |
| 4 | Rollendruck | Rollenpresse der hohen Präzision | 15m/min | 2 |
| 5 | Artikelpunkte | Trennsäge | max50m/Minute | 2 |
| 6 | Produktion | Stempelschneidene Maschine | 100 | 2 |
| 7 | lamelliert lamelliert | Automatische lamellierende Maschine | 0,5 s/piece | 6 |
| 8 | preweld | Zellpfosten-Ohrvorschweißer | 5 | 1 |
| 9 | Abdeckungsschweißen | AbdeckungsSchweißgerät | 5 | 1 |
| 10 | In das Oberteil | Automatische Oberteilzufuhr | 5 | 1 |
| 11 | Transport | Kettenförderband der doppelten Geschwindigkeit | 2 | |
| 12 | Batteriebehandlung | Zellfördermaschine | 8 | |
| 13 | Blasenbehälter | Blasenbehälter | 400 | |
| 14 | Legierungsplatte | Schließende Maschine der automatischen Kappe | 5 | 1 |
| 15 | X - RAY-Entdeckung | X - RAY-Prüfmaschine | 5 | 1 |
| 16 | Laser-Schweißen | Laser-Schweißgerät | 5 | 1 |
| 17 | Lecksuche | Massenspektrometer des vollautomatischen Heliums | 2 | 3 |
| 18 | backen Sie | Ofen | ||
| 19 | Anmerkungsflüssigkeit | Vollautomatische flüssige Einspritzungsmaschine | 2 | 3 |
| 20 | Sprigging | Automatische großartige Maschine | 5 | 1 |
| zwanzig ein | Gelassener Stand | 5 | 1 | |
| zweiundzwanzig | Nagel | Automatische Nagelzange | 5 | 1 |
| dreiundzwanzig | in | In einen Behälter | ||
| zwanzig vier | Die Dichtung | Laser-Dichtungsmaschine | ||
| 25 | Lecksuche | Massenspektrometer des vollautomatischen Heliums | 2 | 3 |
| 26 | Reinigung | Automatische Reinigungsmaschine | 5 | 1 |
| 27 | Entdeckung | Vollautomatische Prüfmaschine | 5 | 1 |
| 28 | überzogenes beschichtet | Vollautomatische beschichtende Maschine | 5 | 1 |
| 29 |
Paste PVC-Scheiben
|
Lamellierende Maschine der vollautomatischen Isolierung | 5 | 1 |
| 30 | Batterieübertragung | Batterieübergangsmanipulator | 5 | 1 |
| 31 | Batterieübertragung | Fütterungsmanipulator | 5 | 2 |
| 32 | Batterieübertragung | Förderband | 5 | 3 |
2, Produkt
