Halbautomatische Einspritzungsmaschine der flüssigen Einspritzungs-Maschine für Eisenlithium-batterie 0-200g
1, das Profil
Das Gerät ist für halbautomatische flüssige Einspritzung von Batterien passend. Die flüssige Düsennadel wird manuell in die flüssige Injektionsöffnung auf den Pufferspeicherbehälter gesetzt, und die Flüssigkeit wird auf die Art des Sogs, der automatischen Bodenluftabsaugung und des automatischen Drucks eingespritzt.
2. Rohstoffe und Komponenten
1. Produktgröße:
| Das Batteriemodell | W | L | H | H1 (a-Spalte) | S (Abstand zwischen Pfostenspalte und Injektionsöffnung) |
| Einheit: Millimeter | |||||
| 2770170 | 70 | 170 | 27 | 0-20 | ≥4 |
| 36171110 | 171 | 110 | 36 | 0-20 | ≥4 |

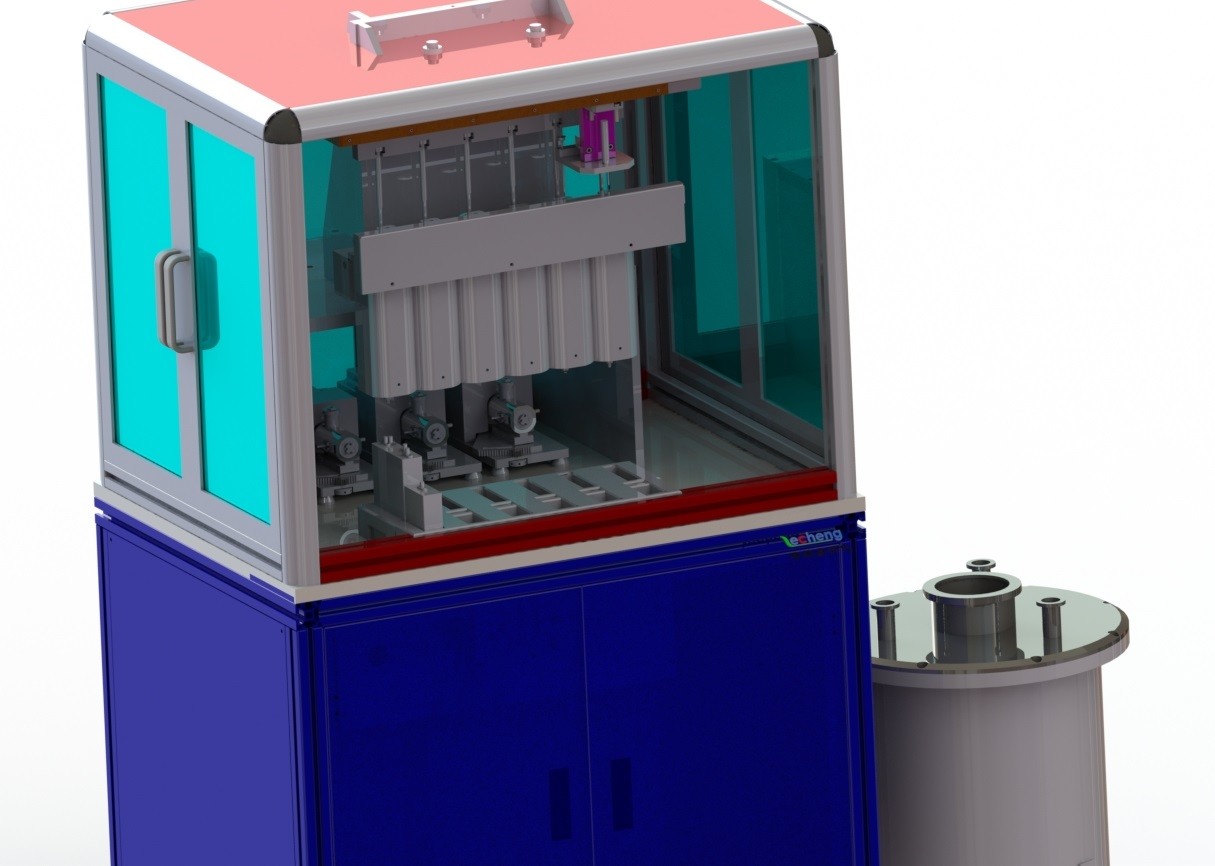

3: Einleitung der flüssigen Einspritzungsmaschine

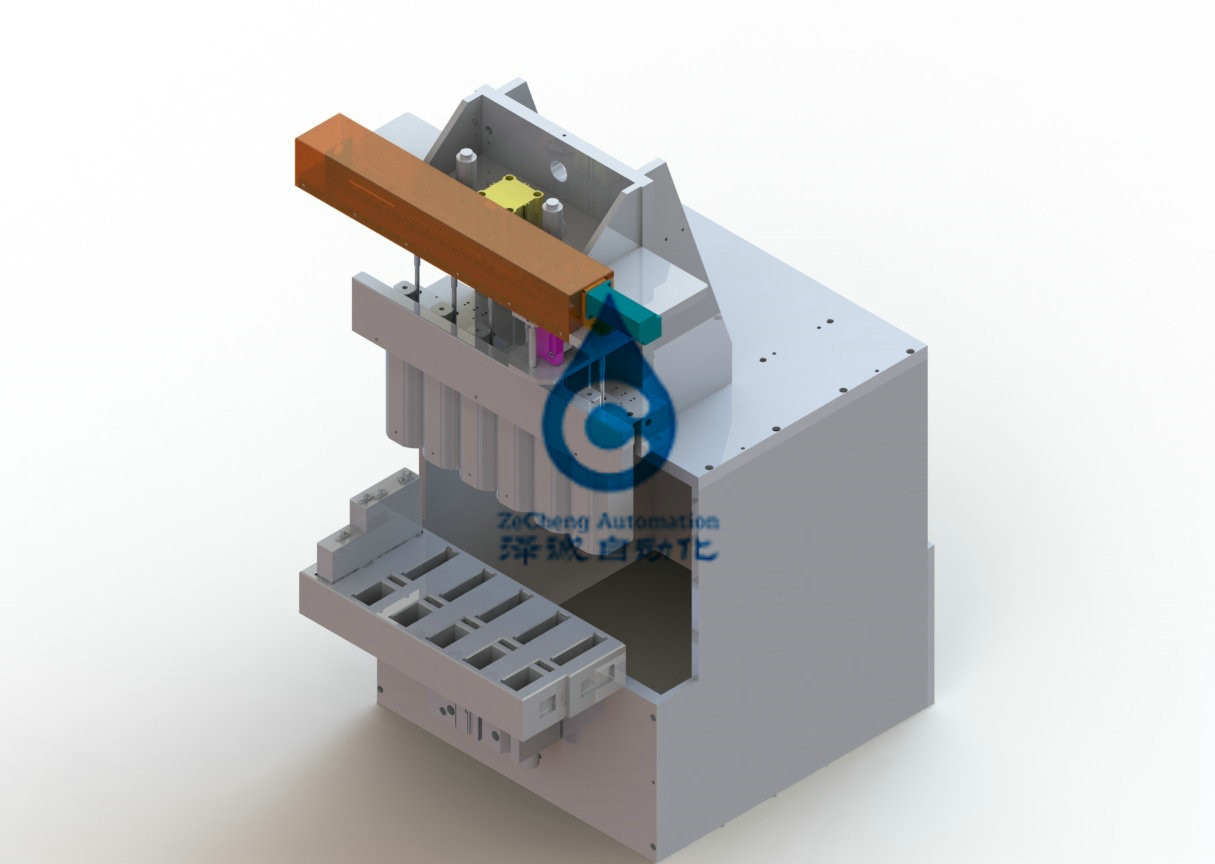

1, der allgemeine Aufbau
2. Flüssige Einspritzungszylinderversammlung
Nachdem man den flüssigen Einspritzungszylinder versiegelt hat, wird Vakuum innerhalb der Batterie und des flüssigen Einspritzungszylinders durch die Rohre an den vier Steckern gepumpt, und dann wird der Elektrolyt in den flüssigen Einspritzungszylinder durch das flüssige Einspritzrohr eingespritzt. Öffnen Sie die drei Stecker und der Elektrolyt wird in die Batterie durch Vakuumaufnahme gepumpt.
3. Hochwinden der Versammlung
Setzen Sie manuell die Batterie in die Positionierungsbefestigung, schließen Sie an und versiegeln Sie das flüssige Einspritzungsloch der Batterie und die flüssige Einspritzungsdüse im flüssigen Einspritzungszylinder durch den Hochwindenzylinder.
3. Presse die Komponente
Zylinderversammlung, die die 4 fährt, schließt den Einspritzungszylinder an.
4. versiegelnde Komponenten
Zylinderversammlung, die die 4 fährt, schließt den Einspritzungszylinder an.
5. Sperrflüssigkeits-Einspritzungslochversammlung
Eine Komponente, die den Elektrolyt in das Einspritzungsloch des Einspritzungszylinders verstopft.
4. Materialbedarf
4.1. Es hat die Funktionen des Vakuums pumpend, quantitative Einspritzung des Elektrolyts und unter Druck gesetzte schnelle Einspritzung, von der die Funktion der unter Druck gesetzten schnellen Einspritzung vorgewählt werden kann und der Druck, kann eingestellt werden
4.2. Der minimale Vakuumrohrdurchmesser ist- nicht kleiner als 12mm, und das Hauptrohr ist nicht kleiner als 25mm
4,3 die Vakuumröhre ist nur in Verbindung mit dem Produkt, nicht das Elektrolytfach.
4,4 Operationsanforderungen: Ausrüstungshandbuch, das, Ausrichtung des flüssigen Einspritzungslochs, automatisches pumpendes Vakuum, flüssige Einspritzung, manuelle Fütterung nach flüssiger Einspritzung einzieht.
manuelle Fütterung der Ausrüstung 4.4.1 und flüssige Einspritzungslochausrichtung: der Operationsprozeß nimmt die Bearbeitungspositionierung ein, die Schaden des Batterieauftrittes und flüssigen des Einspritzungslochs nicht verursachen kann
automatische Einspritzung des Vakuum 4.4.2:
wird genaue Dosierpumpe 4.4.3 für flüssige Einspritzung der Batterie benutzt. Die flüssige Einspritzungsmenge ist von 0g zu 200g justierbar, und die flüssige Einspritzungspräzision wird garantiert, um ±0.5% zu sein.
4.4.4 der, bevor flüssige Einspritzung vorgewählt werden kann, mit 20~1000Pa erreicht zu werden Vakuumgrad, optional.
4.4.5 kein Elektrolyt werden während der flüssigen Einspritzung gesprüht oder geleckt.
justierbare Standzeit 4.4.6: um die Einspritzzeit zu verringern, behält das Gerät die Funktion der schnellen unter Druck gesetzten Einspritzung.
Handbuch 4.4.7, das nach flüssiger Einspritzung löscht: einfach und bequem für Be- und Entladung.
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
