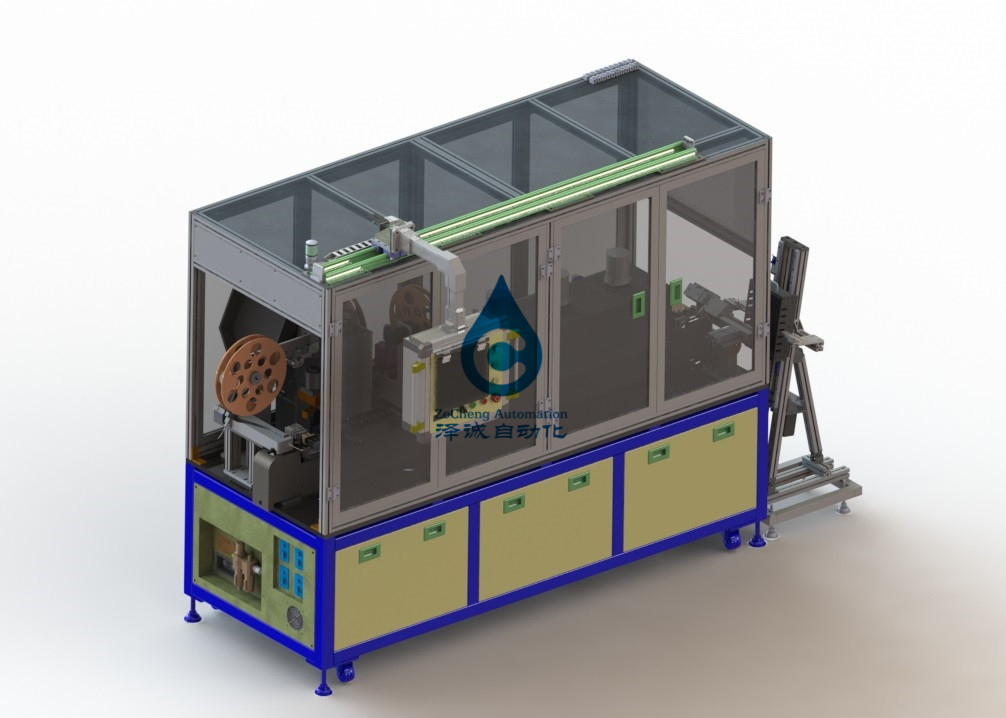

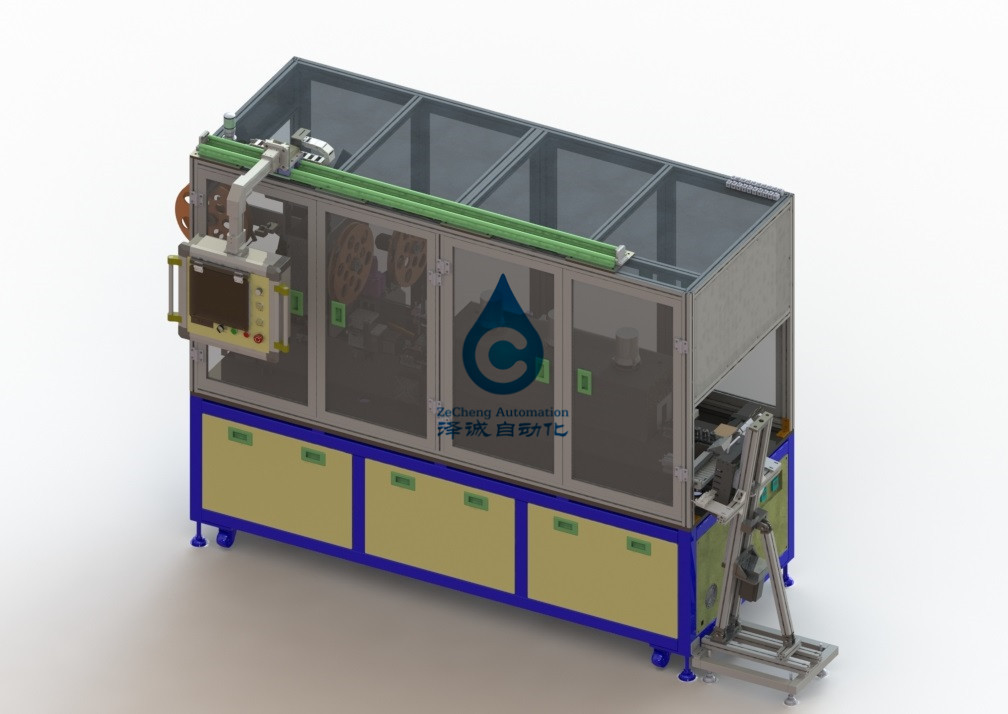

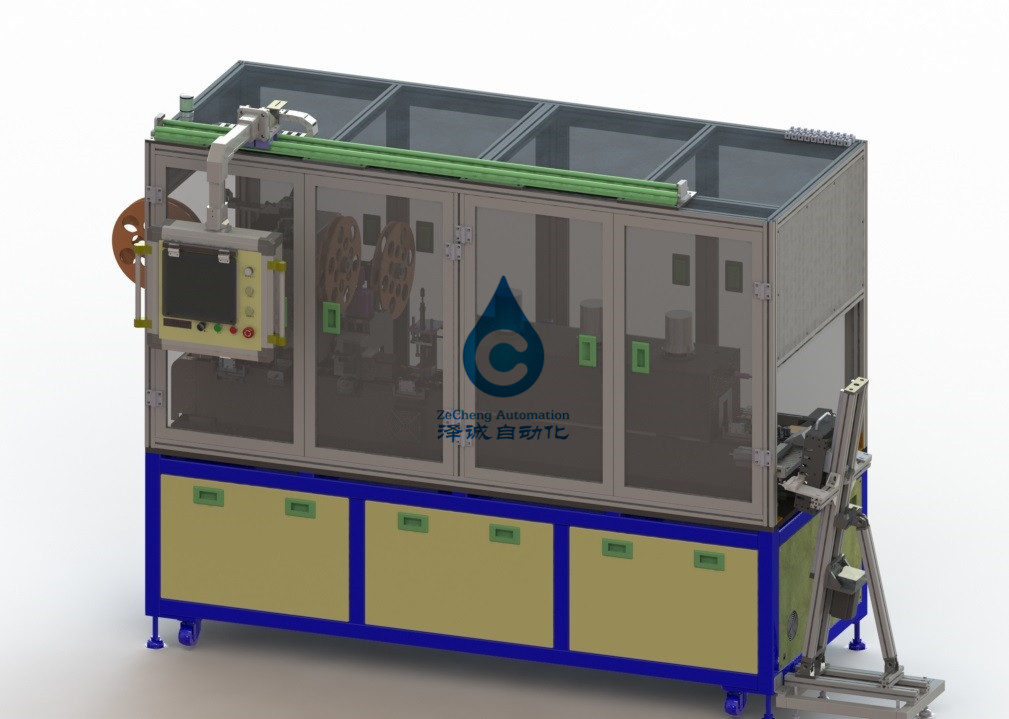

Lithium-Batterie-Fertigungsstraße-variable Frequenz HAUSTIER-PVC-Ärmel-18650 justierbar
18650, Eisenphosphatbatterie Ärmel-Lithium-Batterie-Fertigungsstraße-äußeres Film-Aufkleber-Gerät des Lithiums 26650,32650
1. Einleitung der Ausrüstungsfunktion und -prinzips
Verwendet für automatischen PET-/PVCärmel zylinderförmiger Batterie 18650, plus die positive Isolierungsauflagen- und Hitzepsychiatersformung. Die ganze Maschine nimmt die Kette an, die Struktur übermittelt.
Die Batterie wird auf der Magnetbasis der hohen Temperatur adsorbiert, und die Kette wird Schritt für Schritt transportiert, um das durch Hitze schrumpfbare Rohr des Positionierungsärmels, des Isolierungsblattes der Positionierungsdurchschlagsspitze, der Sekundärpositionierung und der Hitze abzuschließen
Windschrumpfung und andere Funktionen.
2. AusrüstungsSteuerfluss
Durchschlagsspitzenisolierungs-Blatt →, das Höhe → Sekundärpositionierungs→ Hitzeschrumpfung → Entladung mit Büschen bepflanzt
3: technische Parameter der Ausrüstung
| Die grundlegenden Parameter | |
| Einzelne Maschinen-Leistungsfähigkeit | P100PPM |
| Kettengeschwindigkeit | Variable Frequenz justierbares 0-3m/Min |
| Produktdurchlaufrate | 99,50% |
| Gerätrotationsrate | 98% |
| Sterben das Leben | +/- 0,3 Millimeter |
| Sterben das Leben | 800000mal oder mehr |
| Thermische Schrumpfungstemperatur | Raumtemperatur - 200℃ justierbar, Präzision ±2℃ |
| Die Geräusche | DB 60 oder weniger |
| Betriebskonfiguration | |
| Die Druckluft | Schärfe 0,6 MPa |
| Die Eingangsspannung | 380 v/50 Hz, 25 Kilowatt |
| Leitungswasser | Stellen Sie 1-Zoll-Wasserleitungsschnittstelle zum Geräteeinbaustückchen zur Verfügung |
| Überschüssige Wasserführung | Stellen Sie 1-Zoll-überschüssige Wasserführungsabflussrohrschnittstelle zum Geräteeinbaustückchen zur Verfügung |
4. Hauptkomponenten der Ausrüstung
| NEIN | Der Name von | Der Inhalt wird eingeführt |
| 1 | Schaltgetriebe | 1 Satz, vordere Ausrüstung ankoppelnd, automatisches Stanzen. |
| 2 | Stellen Sie die Organisation ein | 1 eingestellt, einschließlich die abwickelnde Spule, Führungsschiene, Führungsschiene, Führerservomotor, Drehringschneider, hohe Unterseite des heißen schrumpfbaren Rohrs von der genauen zweitenspositionierung; Die Batterie wird durch den Block des Zylinders V gefahren, um die genaue Positionierung der Batterie zu verwirklichen. Zu die durch Hitze schrumpfbare einziehende Rohrlänge erzielen, automatischer Ringausschnitt. , Rolle unter Verwendung der Bandverbindung neuladend, stellen Sie Kontinuität und einfach zu benützen sicher. Der Schneider wird durch eine Führungsbuchse geführt, um die Genauigkeit sicherzustellen. Der Drehringausschnitt des Blattes angetrieben durch einen Schrittmotor. |
| 3 | Automatischer Einsatzisolierungsmechanismus | Ein Satz, einschließlich das Isolierfilmabwickeln, Stepperzeichnung und das pneumatische Stempelschneiden, Schrottrückspulen. Um das Lochen und den Schnitt der Gummiauflage der positiven Isolierung zu verwirklichen, wird die Batterie erwartet um extrem zu sein automatisch. Der Abfall hat eine Aufwickelvorrichtungswicklung. |
| 4 | Positionskorrekturmechanismus | 1 Satz, die Position der Batterie und der Magnetbefestigung vor thermischer Schrumpfung zu korrigieren, stellen den Magnetstock in der Unterseite der Batterie, zu garantieren, dass der untere Paketrand nicht den Magneten in der Hitzeschrumpfung berührt, den schlechten unteren Rollenrand zu vermeiden her. |
| 5 | Hitzeofen | Schrumpfungsofen mit 1 eingestellten, Heißluft, Heißluftzirkulationsverteilung im Ofen, Heißlufttemperaturuniform, genaue Steuerung, die Förderkette, die in die Ofenbatterierotation, die Hitzeeinheitlichkeit des durch Hitze schrumpfbaren Rohrs, durch Hitze schrumpfbaren des Rohrpsychiaters nah an der Batterieoberfläche sicherstellen und schön halten geht. |
| 6 | Transportmechanismus | 1 eingestellt, hauptsächlich bestanden aus Kettenkettenrad- und Schritt-Antrieb, schließt die Schrittfütterung der Batterie ab und lädt dann die Batterie in den Ärmel, in die Gummiauflage, in die Hitzeschrumpfung, in die Entladung und in andere Funktionsbereiche. Jedes Pütting wird mit einer magnetischen Plattformaufnahmebatterie ausgerüstet. |
| 7 | Gestell | 1 Satz, Schweißen mit 50 Quadraten. |
| 8 | Die Mensch-Maschine Schnittstelle | 1 eingestellt, drehen die Mensch-Maschine Schnittstelle. |
Zusammenarbeitsverpflichtung
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
