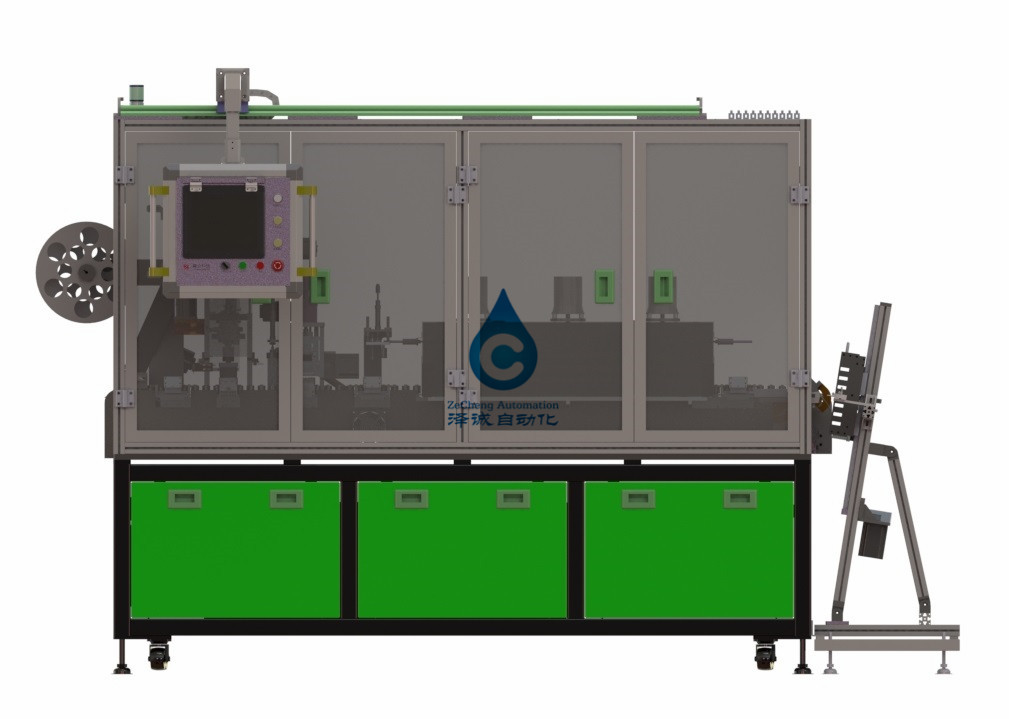

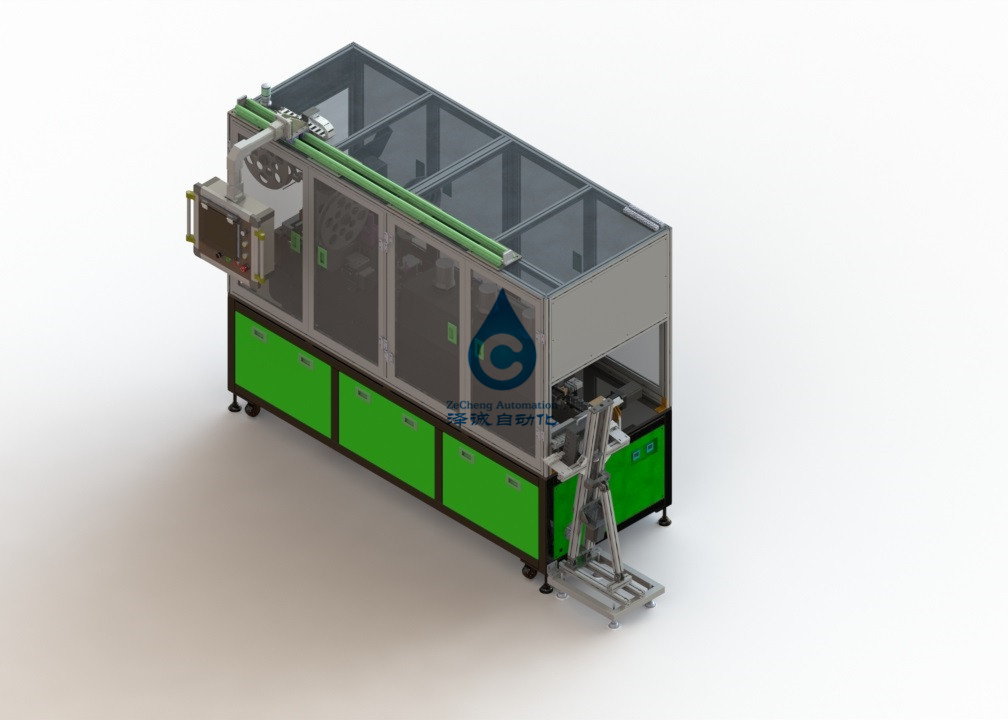

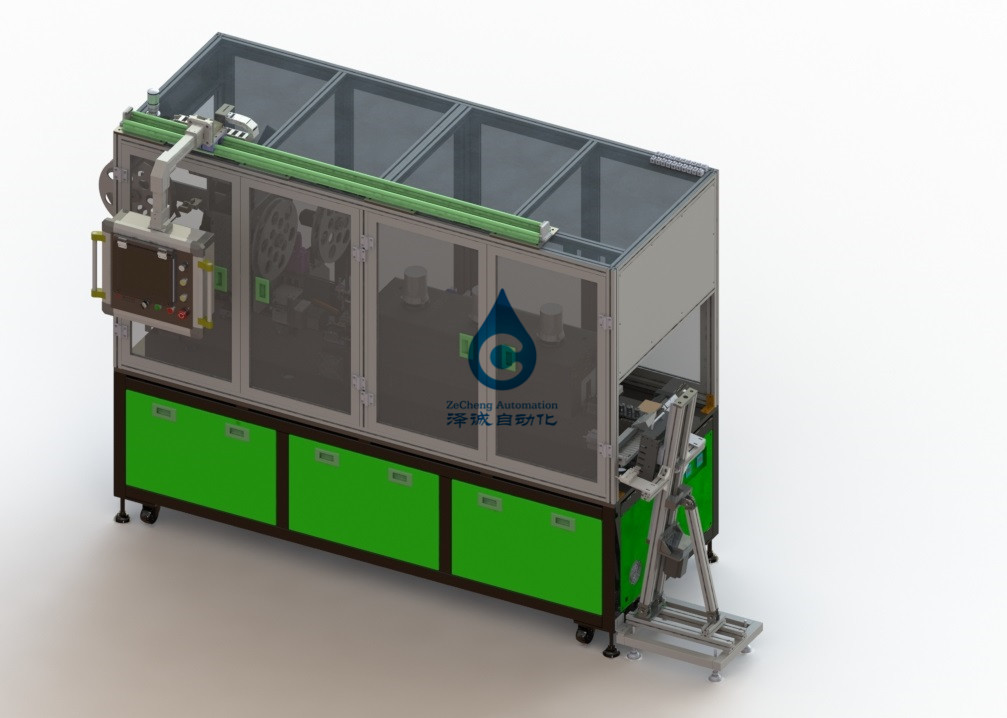

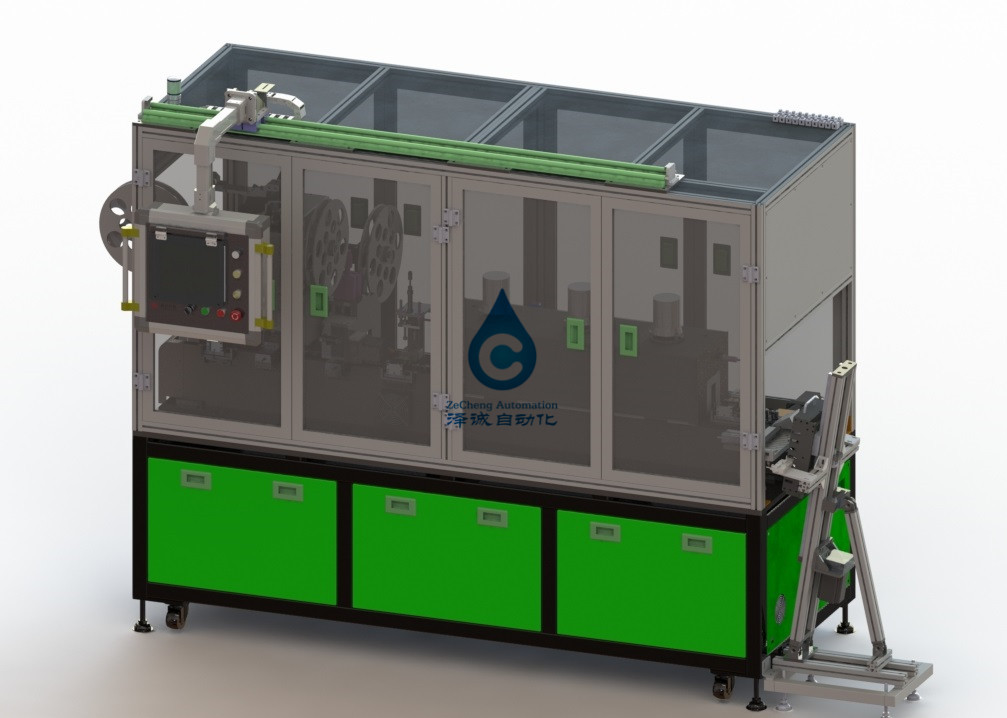

100 PPM-/minlithium-batterie-Fertigungsstraße-kundenspezifischer automatischer Ärmel
18650, 26650, nichtstandardisierte kundenspezifische automatische Ärmel-Lithium-Batterie-Fertigungsstraße-äußeres Film-Aufkleber-Gerät
1. Einleitung der Ausrüstungsfunktion und -prinzips
Verwendet für automatischen PET-/PVCärmel zylinderförmiger Batterie 18650, plus die positive Isolierungsauflagen- und Hitzepsychiatersformung. Die ganze Maschine nimmt die Kette an, die Struktur übermittelt.
Die Batterie wird auf der Magnetbasis der hohen Temperatur adsorbiert, und die Kette wird Schritt für Schritt transportiert, um das durch Hitze schrumpfbare Rohr des Positionierungsärmels, des Isolierungsblattes der Positionierungsdurchschlagsspitze, der Sekundärpositionierung und der Hitze abzuschließen
Windschrumpfung und andere Funktionen.
2. AusrüstungsSteuerfluss
Durchschlagsspitzenisolierungs-Blatt →, das Höhe → Sekundärpositionierungs→ Hitzeschrumpfung → Entladung mit Büschen bepflanzt
3: technische Parameter der Ausrüstung
| Die grundlegenden Parameter | |
| Einzelne Maschinen-Leistungsfähigkeit | P100PPM |
| Kettengeschwindigkeit | Variable Frequenz justierbares 0-3m/Min |
| Produktdurchlaufrate | 99,50% |
| Gerätrotationsrate | 98% |
| Sterben das Leben | +/- 0,3 Millimeter |
| Sterben das Leben | 800000mal oder mehr |
| Thermische Schrumpfungstemperatur | Raumtemperatur - 200℃ justierbar, Präzision ±2℃ |
| Die Geräusche | DB 60 oder weniger |
| Betriebskonfiguration | |
| Die Druckluft | Schärfe 0,6 MPa |
| Die Eingangsspannung | 380 v/50 Hz, 25 Kilowatt |
| Leitungswasser | Stellen Sie 1-Zoll-Wasserleitungsschnittstelle zum Geräteeinbaustückchen zur Verfügung |
| Überschüssige Wasserführung | Stellen Sie 1-Zoll-überschüssige Wasserführungsabflussrohrschnittstelle zum Geräteeinbaustückchen zur Verfügung |
4. Hauptkomponenten der Ausrüstung
| NEIN | Der Name von | Der Inhalt wird eingeführt |
| 1 | Schaltgetriebe | 1 Satz, vordere Ausrüstung ankoppelnd, automatisches Stanzen. |
| 2 | Stellen Sie die Organisation ein | 1 eingestellt, einschließlich die abwickelnde Spule, Führungsschiene, Führungsschiene, Führerservomotor, Drehringschneider, hohe Unterseite des heißen schrumpfbaren Rohrs von der genauen zweitenspositionierung; Die Batterie wird durch den Block des Zylinders V gefahren, um die genaue Positionierung der Batterie zu verwirklichen. Zu die durch Hitze schrumpfbare einziehende Rohrlänge erzielen, automatischer Ringausschnitt. , Rolle unter Verwendung der Bandverbindung neuladend, stellen Sie Kontinuität und einfach zu benützen sicher. Der Schneider wird durch eine Führungsbuchse geführt, um die Genauigkeit sicherzustellen. Der Drehringausschnitt des Blattes angetrieben durch einen Schrittmotor. |
| 3 | Automatischer Einsatzisolierungsmechanismus | Ein Satz, einschließlich das Isolierfilmabwickeln, Stepperzeichnung und das pneumatische Stempelschneiden, Schrottrückspulen. Um das Lochen und den Schnitt der Gummiauflage der positiven Isolierung zu verwirklichen, wird die Batterie erwartet um extrem zu sein automatisch. Der Abfall hat eine Aufwickelvorrichtungswicklung. |
| 4 | Positionskorrekturmechanismus | 1 Satz, die Position der Batterie und der Magnetbefestigung vor thermischer Schrumpfung zu korrigieren, stellen den Magnetstock in der Unterseite der Batterie, zu garantieren, dass der untere Paketrand nicht den Magneten in der Hitzeschrumpfung berührt, den schlechten unteren Rollenrand zu vermeiden her. |
| 5 | Hitzeofen | Schrumpfungsofen mit 1 eingestellten, Heißluft, Heißluftzirkulationsverteilung im Ofen, Heißlufttemperaturuniform, genaue Steuerung, die Förderkette, die in die Ofenbatterierotation, die Hitzeeinheitlichkeit des durch Hitze schrumpfbaren Rohrs, durch Hitze schrumpfbaren des Rohrpsychiaters nah an der Batterieoberfläche sicherstellen und schön halten geht. |
| 6 | Transportmechanismus | 1 eingestellt, hauptsächlich bestanden aus Kettenkettenrad- und Schritt-Antrieb, schließt die Schrittfütterung der Batterie ab und lädt dann die Batterie in den Ärmel, in die Gummiauflage, in die Hitzeschrumpfung, in die Entladung und in andere Funktionsbereiche. Jedes Pütting wird mit einer magnetischen Plattformaufnahmebatterie ausgerüstet. |
| 7 | Gestell | 1 Satz, Schweißen mit 50 Quadraten. |
| 8 | Die Mensch-Maschine Schnittstelle | 1 eingestellt, drehen die Mensch-Maschine Schnittstelle. |
Verpflichtung
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass alle Komponenten der Ausrüstung im vollständig neuen Zustand sind, keine benutzte Komponenten.
2. Vertrauliche Verpflichtung.
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung, alle technischen Informationen und Geschäftsinformationen des Kunden Leck nicht zu irgendwelchen Drittparteien sind.
3. Kundendienstverpflichtung
Unsere Firma stellen eine Jahrgarantie zur verfügung, nach StandortAbnahmeprüfung anzufangen, werden die Instandhaltungskosten während des Garantiezeitraums, die Verschleißteile der Ausrüstung befreit und die Teile, die durch missbräuchliche Verwendung oder Kraft von höherem geschädigt werden, wird von der Garantie ausgeschlossen. Wenn die Ausrüstung Funktionsstörungs- und Bedarfsreparatur durch Verkäufer nach abgelaufen von der Garantie auftrat, die Kosten verhandelt durch beide Seiten.
