| NEIN. |
Systemzusammensetzung |
Systemkonfiguration |
Quantität |
| 1 |
Gestellsystem |
|
1 Satz |
| Schweißende Rahmenkonstruktion des Quadrats |
1 |
| Substrat (Stahlplattenüberzug) |
2 |
| 2 |
Batterieaufladungssystem |
|
1 Satz |
| Materieller Behälter |
1 |
| Sortierender Behälter |
1 |
| Materieller ändernder Mechanismus des materiellen Kastens |
1 |
| Förderbandmechanismus |
1 |
| Batteriehebevorrichtung |
1 |
| 3 |
Sortierendes Servosystem |
|
1 Satz |
| Servomotorsteuerungssystem |
1 |
| Batteriesaugschale |
1 |
| Zylinder |
10 |
| Linearer Führer |
1 |
| Batterie, die Block lokalisiert |
1 |
| 4 |
automatisch checkout System |
|
1 |
| |
Sondenentdeckungsmechanismus |
30 |
| |
Batterie-Spannungs-Innenwiderstand-Prüfvorrichtung (Kaya Hioki 3560, Japan) |
2 |
| 5 |
Automatisches Stanzensystem |
|
1 |
| |
Sortieren der Zeitschrift |
1 |
| |
Materieller verteilender Mechanismus |
1 |
| 6 |
Zupackenmobilesystem |
|
1 |
| |
Servomotorsteuerungsmechanismus |
1 |
| |
Kugelumlaufspindelmechanismus |
1 |
| |
Festklemmen des Mechanismus |
1 |
| 7 |
Betriebssystem |
|
1 Satz |
| |
Monitor |
1 |
| |
IPC |
1 |
| 8 |
Kontrollsystem |
|
1 Satz |
| |
PLC |
1 |
3. Mechanische Spezifikationen

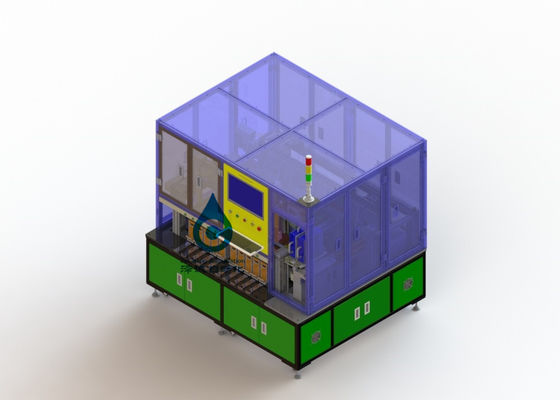

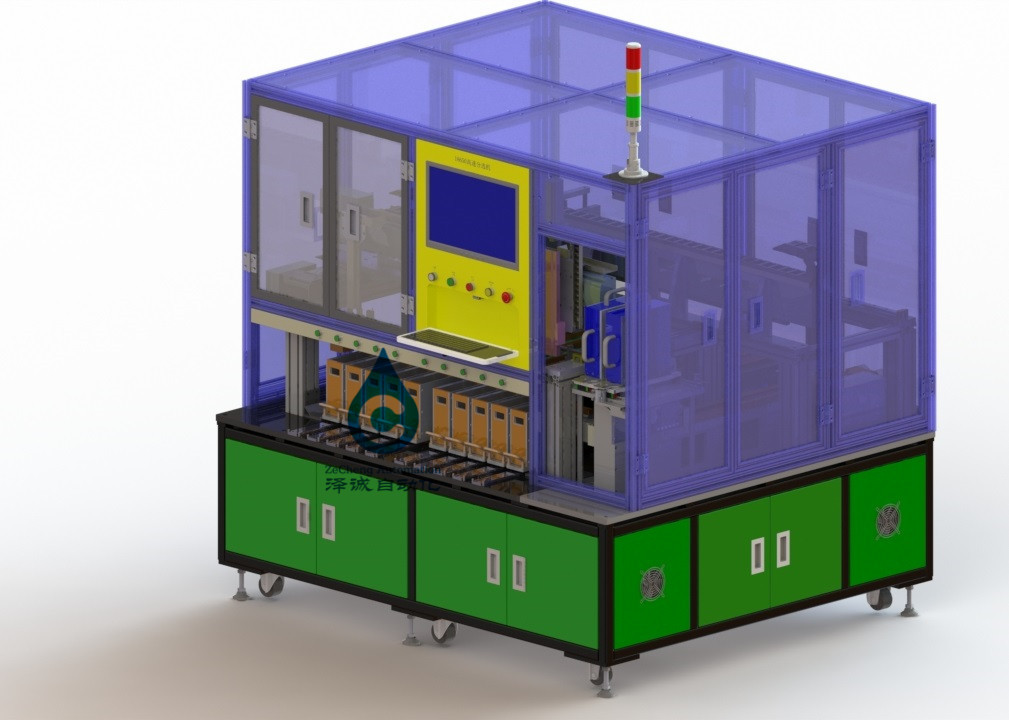

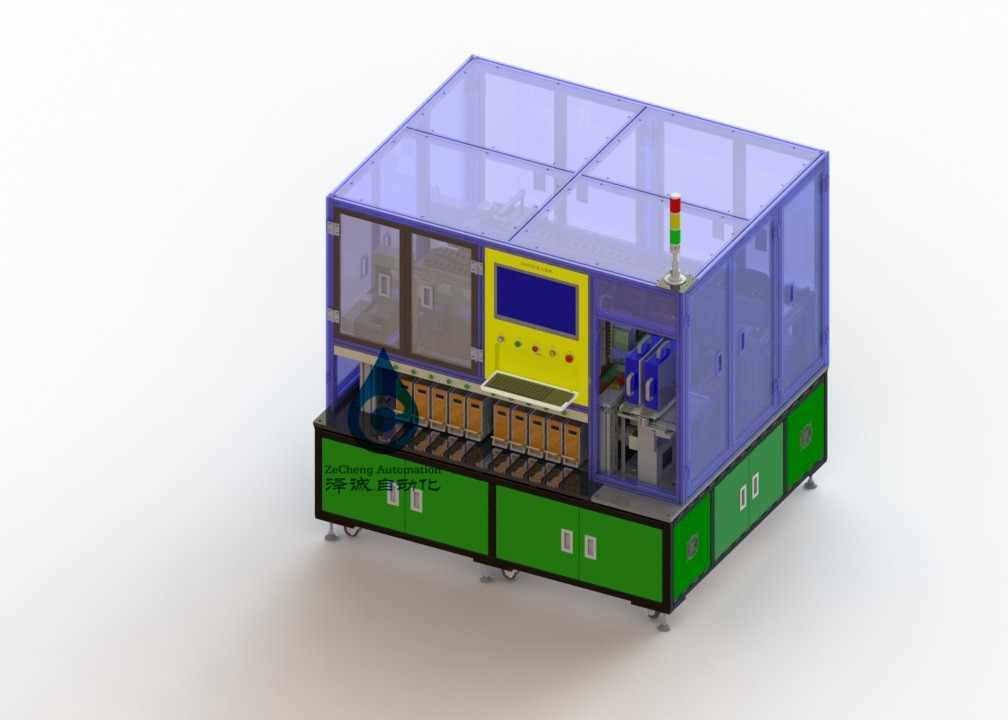

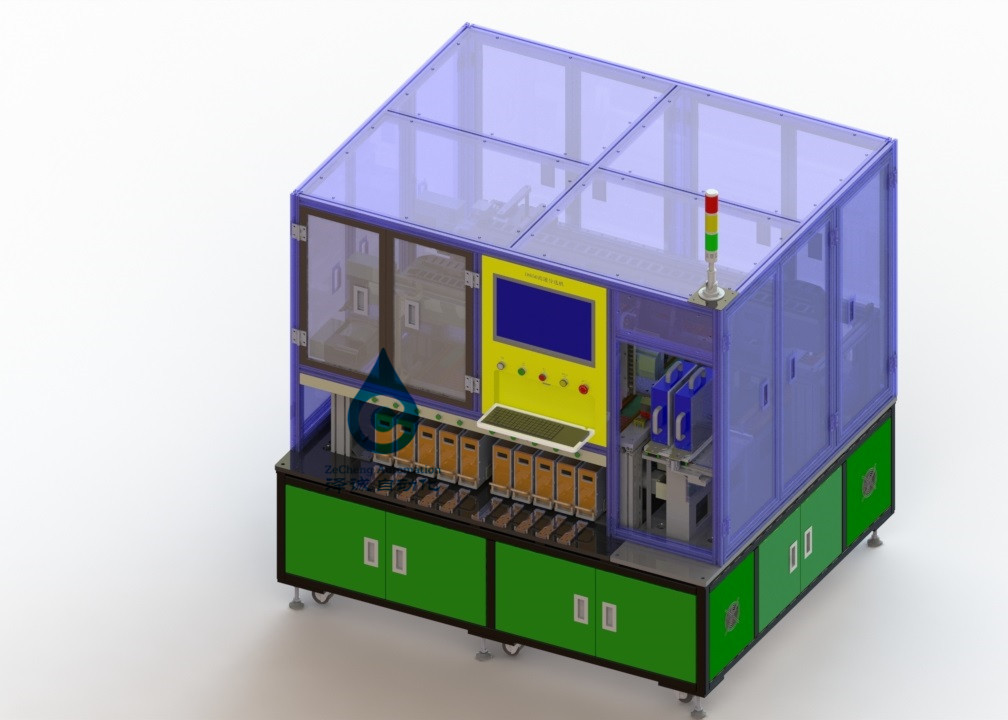

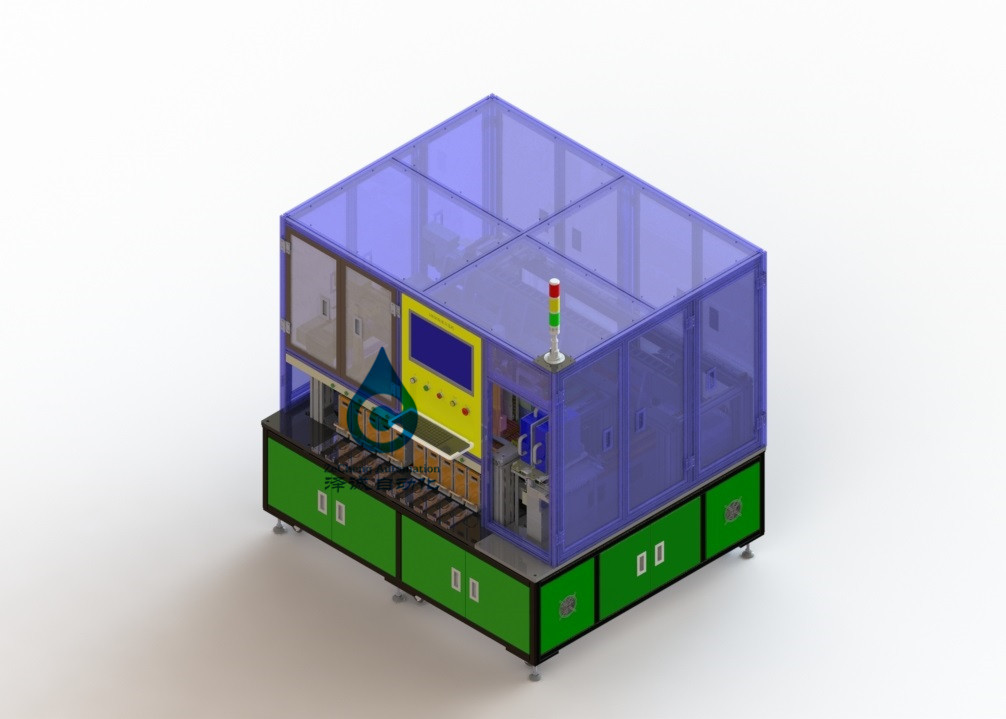

Hauptkomponenten der Ausrüstung: die Ausrüstung besteht einem Fütterungssystem, einem automatischen Der Reihe nach ordnen, einer automatischen Entdeckungsstation, einem sortierenden Manipulator, einem automatischen Entladungsmechanismus (10 Positionen), einem Aufladungsmanipulator, einem materiellen empfangenden Kasten und aus einem Kontrollsystem.
3,1 automatisches Fütterungssystem
In diesem Prozess wird die gesamte Batteriezelle manuell in die Ladestation gelegt, ist die Bodenplatte gezogenes offenes, dreht sich die Drehscheibe automatisch, wird die Batterie zum Förderband durch die Drehscheibe vorgewählt, dreht sich das Förderband, und die Batterie wird in die messende Position der Batterie transportiert.
3,2 Servobeförderungsund sortierendes System
Der Servobewegungsmanipulator fährt die geprüften Batterien, um die Batterien in verschiedene Bahnen beziehungsweise entsprechend den Maßergebnissen zu bewegen und zu setzen. Die Batterie wird im Positionierungsblock durch Sog gegriffen. Wenn die Batterie die entsprechende Position erreicht, zieht der Luftzylinder zurück und setzt die Batterie in die entsprechende sortierende Bahn.
3,3 automatisches Erfassungssystem
Die Entdeckungsposition ermittelt automatisch den Innenwiderstand oder die Spannung der Batterie, und die Batterie ist in einem Ruhezustand während der Entdeckung. Die Entdeckungssonden sind vier Nadeln, zwei für Spannungsentdeckung und zwei für Widerstandentdeckung.
3,4 automatisches sortierendes und Beförderungssystem (10 Kanäle)
Entsprechend den Entdeckungsergebnissen werden die Batterien in 10 Situationen klassifiziert. Nachdem der Servobeförderungsmanipulator die Batterien in den entsprechenden Gang setzt, vereinbart das Förderband automatisch die Batterien. Wenn die Anzahl von Batterien 10 erreicht, ermittelt der Sensor die Batterien und gibt ein Signal, und der verpackende Manipulator ergreift automatisch die Batterien und verpackt sie.
3,5 verpackendes Manipulator-System: Nachdem der Sensor ermittelt, dass die Anzahl von Batterien im sortierenden Kanal die Quantität erreicht, ergreift der Manipulator automatisch die Batterien und setzt sie in die entsprechenden Behälter.
3,6 ist das Leben der Testnadel mehr als 300.000mal. (und erinnern Sie automatisch, um die Sonde zu ersetzen);
Der Innenwiderstandspannungsprüfer des Systems ist ein vorgewähltes Produkt (Kunde kann spezifizieren).
3,7 Empfangen des Kasten-Systems
Die Ausrüstung wird mit 10 Sätzen der materiellen empfangenden Kästen, jeder ausgerüstet von, welchem separat genommen werden und gesetzt werden kann, und der Sensor ermittelt das Vorhandensein oder das Fehlen der materiellen Kästen.
3,8 Betriebssystem
Es kann mit einer Anzeige bearbeitet werden. Das Operationsgremium wird mit Start, Notaus, Netzschalter, etc. ausgerüstet. Die Computerbildschirmanzeigen-Datenbankdaten.
Bedienfeld 3,9
Die Maschine wird innerlich mit einem unabhängigen elektrischen Brett versehen und wird innerlich mit Machtstromkreiskomponenten wie einem Durchsickernschalter, eine stabile Stromversorgung DCs und dergleichen, PLC für Steuerung, Relais, Motorsteuerungsgeräte und dergleichen versehen. Beziehung mit der Außenseite wird durch Verbindungsstücke und Verteiler hergestellt. Die Decke des Stromkabels wird durchlöchert. Kabel und Luftrohre zwischen anderer Ausrüstung werden am unteren Fach verdrahtet und geleitet.
Verpflichtung 4.Cooperation
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
