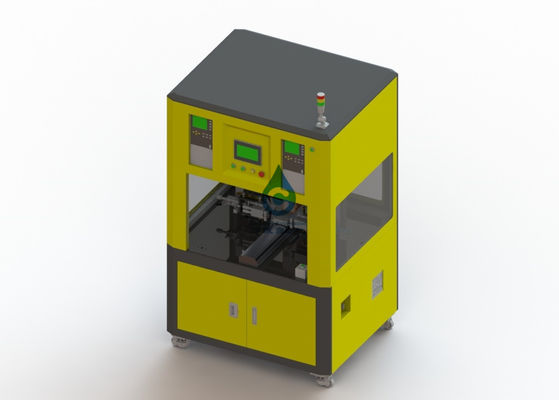

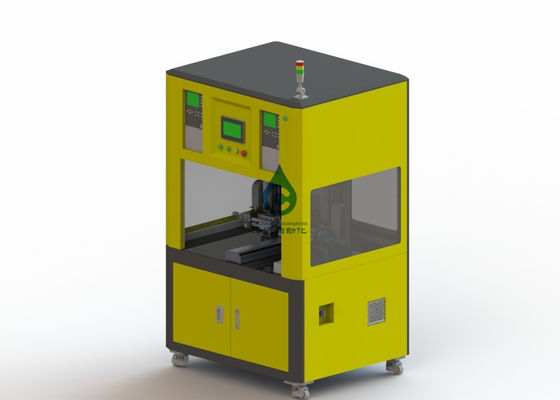

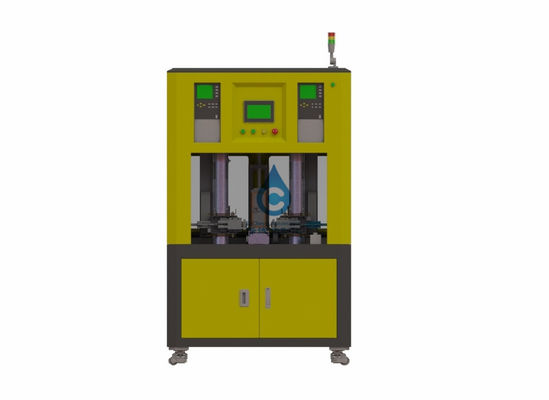

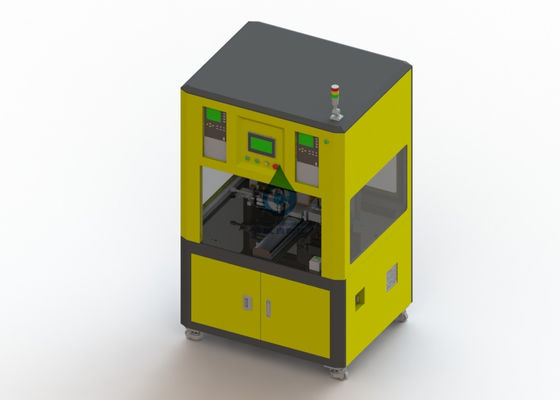

Modul-halb automatische Stellen-Schweißer-For-SATZ Fertigungsstraße der Batterie-21700
Beschreibung von 18650, 26650,21700Battery Punktschweissen-Maschine
Stellen-Schweißer Machine schweißende Energiequelle, das der Batterieversammlung der spätesten schweißenden Weise der Schweißtechnik„Falschpolung“ benutzt wird, bis jetzt es, ist die Hochleistungsinverter-Widerstandsschweißenmaschine des hohen Niveaus, es ist spezielles bestimmt für die Produktion von Spitzenhandybatterien, Energiebatterie, digitale Batterie, mobile Energiebatterie, Nickelmetallhydrid, Nickel-Cadmiumzelle.
Eigenschaft der 18650 Batterie-Punktschweissen-Maschine
Punktschweissen-Maschine wird für automatisches Punktschweissen des zylinderförmigen Batteriesatzes benutzt, kann sie beide Seiten zusammen mit hoher Geschwindigkeit und gutem Effekt schweißen.
1. Stützbruchstellenanfang, Stützautomatischer Anfang und manuelle Anfangsmodenumwandlung.
2. Batterie-Punktschweissen-Maschine hat ein falsches Punktschweissen und aus Punktschweissen-Warnungsfunktion heraus.
3. Die Programmierung ist einfach und es stützt irgendeinen programmierenden und Reihenprogrammierung Punkt. 999 Gruppen können gespeicherte Programmierungsdateien sein.
4. Schweißende Nadelersatz-Prognosenanzeige.
5. Eigene SchweißstromÜberwachungsanlage, Echtzeitüberwachung des Schweißstroms.
6. Steuerung des Hochgeschwindigkeits- und hohe Präzisionsliefern Mikroprozessors (MCU), in hohem Grade stabiles Wiederholungsschweißen.
7. Hochgeschwindigkeitsschweißen: schneller Anfang mit Hochgeschwindigkeitspolaritätsschalter verringert den Temperatureffekt, damit das schweißende Oberflächensaubere und die Schönheit halten Sie.
8. Falschpolung: asymetrischer Effekt der Hemmung stellt die Schweißungs-Stärkeuniform mit zwei Punkten her und verlängert das Elektrodenleben.
Spezifikation der 18650 Batterie-Punktschweissen-Maschine
| Modell | ZCAD-20000 |
| Y-Achsenreise | 500mm |
| Z-Achsenreise | 400mm |
| Punktschweissengeschwindigkeit | 0.3s / Punkt; 5000pcs/h |
| Höchstgeschwindigkeit des Motorantriebs | 1000mm/s |
| Die Höchstzahl von den Batterien geladen | 300pcs (Lithium-Batterie des Standards 18650) |
| Zahl von Gruppen für die Speicherung von Dateien | 999 Gruppen |
| Betriebssystem | Eingebettetes System + Mensch-Maschinenschirm |
| Getriebe | Stepper + importierter linearer Führer der Präzision (optionales Servo + Schraube) |
| Stromversorgung | Einphasiges ± 220V 10%/50Hz ± 10% |
| Luftzufuhr | 0,3 | 0.4Mpa |
| Gewicht | 400KG |
| Maße | 900mm*1100mm*1800mm |
Einleitung von Ausrüstungsfunktionen und -prinzipien:
Diese Ausrüstung ist für das Schweißverfahren der zylinderförmigen Batterie passend, nachdem man Nutproduktion gerollt hat. Das Gerät wird nahtlos mit einem Nutwalzwerk oder einer einteiligen Maschine der Versammlung angeschlossen; Automatische Fertigstellung des schweißenden Kappenprozesses. Die Kappe wird automatisch vereinbart und geladen, und die Front wird mit der Auslassöffnung des Nutwalzwerk (baute eine integrierte Dreiergruppenmaschine) zusammen, → angeschlossen, welches die Ausrüstung automatisch geladene → Identifizierung der Ausrichtung durch die Richtung einer Pfostenohr → Pfostenohrreibung und -c$geraderichtens → zwei Pfostenohrkorrektur → schweißender Kappe → Spannungstest → Entladung und der manuellen Materialsammlung ist (auf der kann das Empfangen Maschine sein). Die Front kann mit orvance Versammlungsdreiergruppe angekoppelt werden. Nehmen Sie PLC-Kontrollsystem an; Touch Screen Mensch-Maschine Schnittstelle; Menschliche Operation.
Vorteil der 18650 Batterie-Punktschweissen-Maschine
1. Schweißender Anschlag kann besonders angefertigt werden
2. Passend für verschiedene Arten des Batteriesatzes
3. Hochgeschwindigkeitsschweißen
4. 7 Zoll Touch Screen, mehr bequeme Bedienung, klarere Anzeige
5. Schweißender Kopf hat Luftkühlungs- oder Wassererkühlungsfunktion, die den Einfluss der Punktschweissen-Nadeltemperatur auf schweißende Qualität effektiv verringern kann.
6. Kann bis 999 Gruppen Dateien, das Datei issimple speichern, um zu nennen,
erfordert nicht schwierige Linie ändernden Prozess
7. Ein-Schlüsselkalibrierungsfunktion für Gesamt- Verschiebung-ofsolder Gelenke, die für die Stellenverschiebung kalibriert werden können, die indem man den Lötmittelstift oder andere Gründe verursacht wird, ändert
8. Elektrische oder pneumatische Punktschweissenmaschine ist optional
Zusammenarbeitsverpflichtung
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
FAQ
Q1: Sind Sie Fabrik oder Handelsgesellschaft?
: Wir sind Fabrik, mit unserem R&D-Team, Produktionsabteilung, vom BatterieSchweißgerät, usw.-Entwurf, Zeichnung, Prozess, Versammlung, Kommission und abschließendes Paket und Verschiffen.
Q2: Nehmen Sie Kundenbezogenheit an?
A2: JA. wir nehmen kundengebundene Maschine an. unser starker R&D mit reicher Erfahrung 10+year kann Kundenbezogenheit tun.
Q3: Über Preis?
A3: Preis ist verkäuflich. Er kann entsprechend jeder internen Konfiguration der schweißenden oder sortierenden Maschine der Batterie und auch Ihrer Auftragsquantität geändert werden.
Q4: Über Lieferung?
A4. Standardschweißgerät kann innerhalb 10days geliefert werden. Kundengebundene Batterieversammlungsmaschine kann innerhalb 40days geliefert werden oder verkäuflich.
