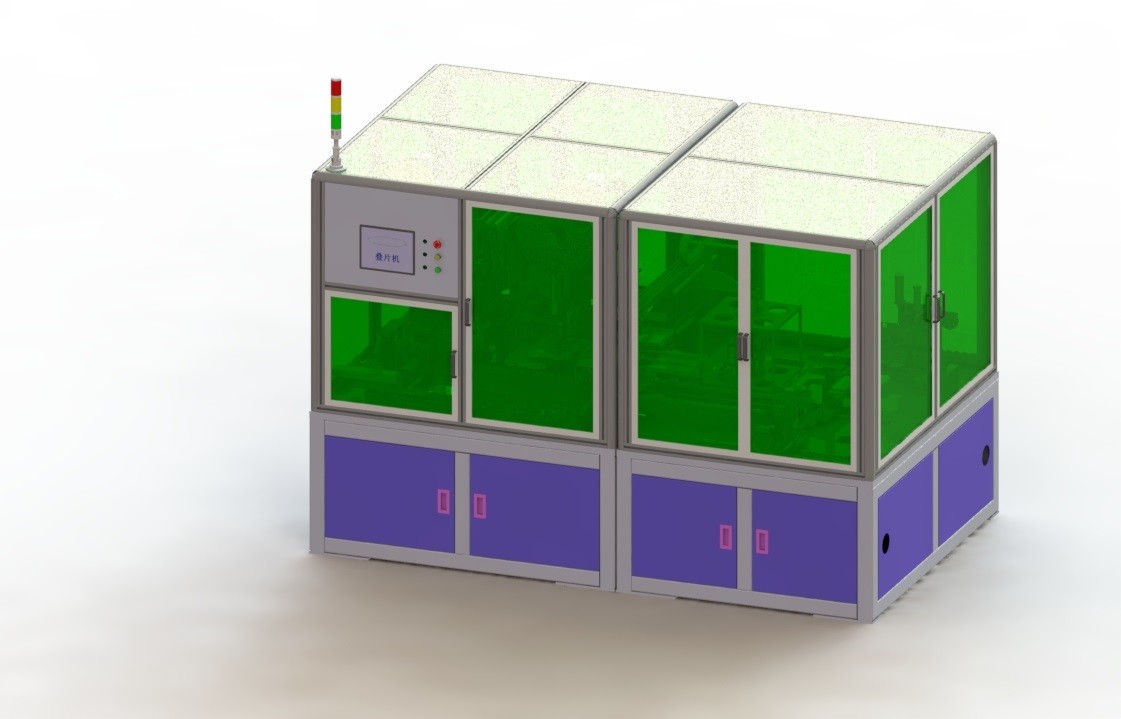

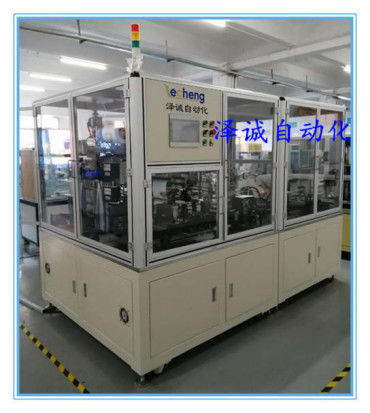

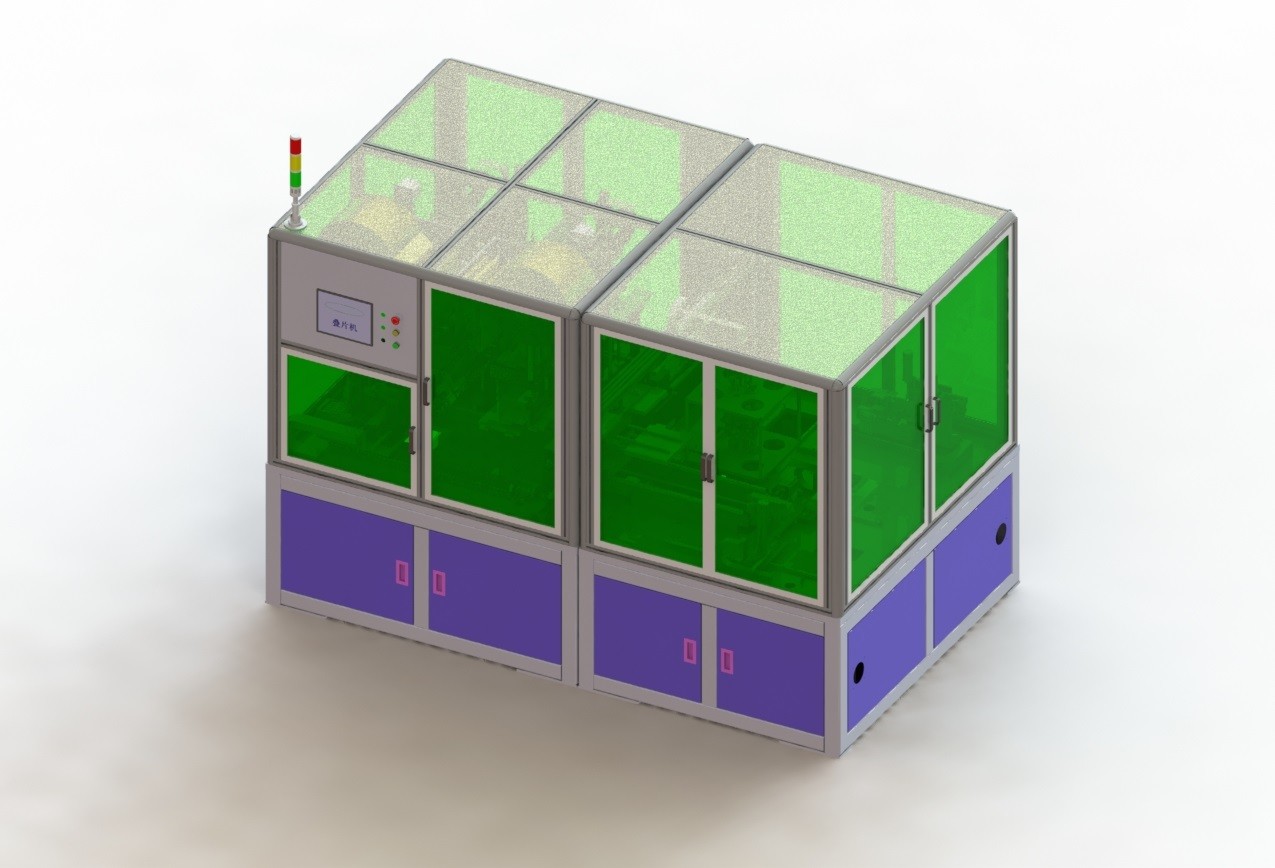

Energie-Batterie-automatische Laminierungs-Maschinen-Lithium-Batterie-Fertigungsstraße
1. Ausrüstungsprofil:
Einleitung 1,1 zu den Gerätfunktionen und -prinzipien:
Diese Ausrüstung schließt den automatischen Laminierungsprozeß der Energiebatterie ab, und seine Hauptfunktionen umfassen die Pfostenblattfütterung, Laminierung, Endstückspule, Kleber und das Stanzen. Membran aktiv, durch die Übergangsrolle, den vertikalen Spannungsmechanismus abwickelnd in die lamellierende Haupttabelle. Die Hauptlaminierungstabelle fährt die Membran, um sich hin und her zu bewegen, faltet sich in einer z-Form und setzt den Pfosten. Positiver und negativer Manipulator vom Filmkasten des positiven und negativen Pfostens, zum des Pfostenfilmes, durch die Sekundärpositionierungsin position bringende plattform herauszunehmen, stapeln genau auf der Hauptlaminierungsplattform. Nachdem Sie zur Satzanzahl von Stücken gestapelt haben, hören Sie auf, automatische Endstückspule, Band der Randtasche U, automatisch unten zur Entladungsplattform zu lamellieren.
2. Ausrüstungsfunktionen und technische Parameter
|
Technische Daten Projekt |
ZCCE04A-01 | ||
| Geschwindigkeit (s-Chip) stapeln | 1,2 Sekunden/Stück | ||
| Genauigkeit der Ausrichtung zwischen Pfosten und Membran | Mittelabweichung ≤±0.5mm (longitudinal) | ||
| Membran zur Membranausrichtungsgenauigkeit | Die Endenausrichtungsabweichung ist kleiner als ±0.3mm | ||
| Einzelne Chipausrichtungsgenauigkeit | +/- 0,3 Millimeter | ||
| Gesamtausrichtungsgenauigkeit von Pfosten | +/- 0,5 Millimeter | ||
| Zusätzliche Fertigstellungszeit eines einzelligen (S) | Sondern Sie Schossendstück-Wicklungszeit ≤5s (wenn das Wickeln von Zeit über vielen Drehungen angesammelt wird) und Verpackungszeit ≤70s aus | ||
| Arbeitszeit einmal installierter Elektrode (H) | 0,5 | ||
| Zahl von lamelliert | Kann eingestellt werden | ||
| Auslagerung der Membran | Membranzahl justierbar | ||
| Vollendenweise | Band der Randverpackung U | ||
3. Ausrüstungsgebrauchsumwelt
(1) Druckluft: 0,4 | 0.8mpa (4-8kgf/cm2), Strömungsgeschwindigkeit: 280L/min;
(2) Ausrüstungsvakuumanforderungen: Vakuumgrad: -101kp | -50kp, Strömungsgeschwindigkeit: 8L/S;
(3) Staubabsaugung: Partei b hat einen Abluftventilator in der Ausrüstung und setzt eine Entstaubungsschnittstelle beiseite;
(4) umgebende Temperatur: 20 | 35℃;
(5) relative Luftfeuchtigkeit: 5-55% STUNDE;
(6) Klimasauberkeit: kein Schadgas, Flüssigkeit oder explosives Gas auf Standort;
(7) Stromversorgung: AC220V, einphasig; Spannungsschwankung ist kleiner als ±10%; Stromversorgung: 6KVA.
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
