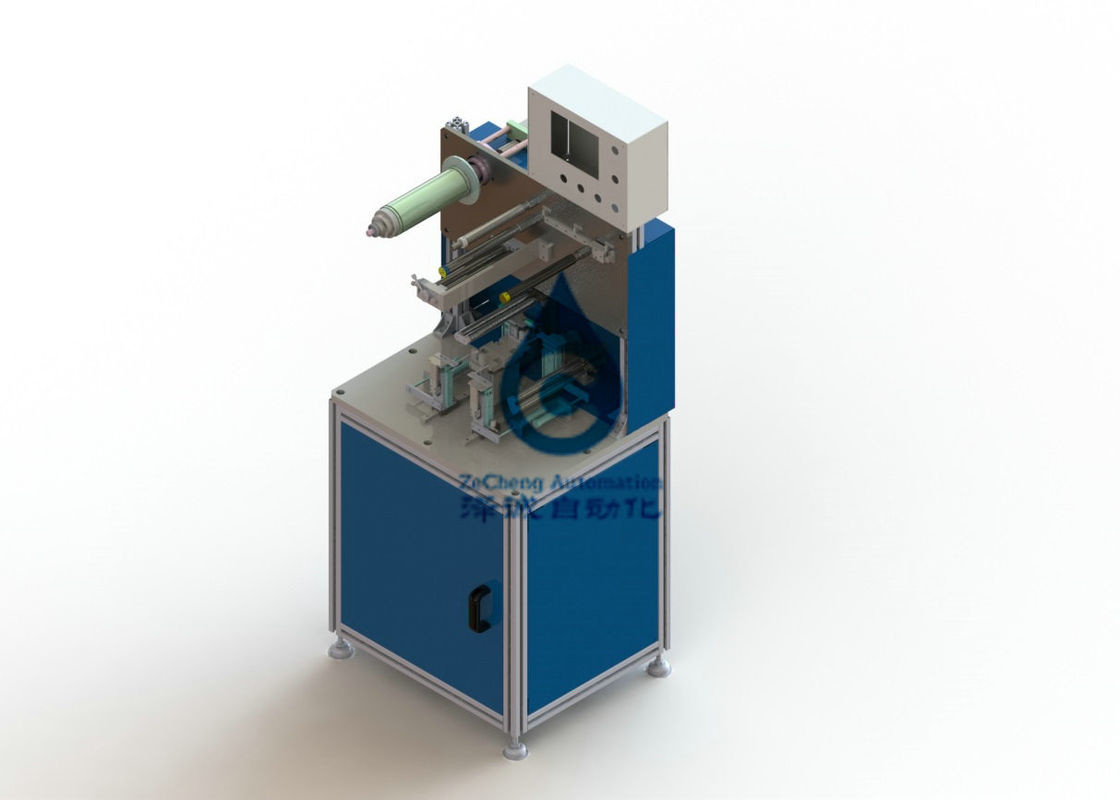

Laminierungs-Maschinen-halb automatische lamellierende Maschine Zc Lm18d automatische
ZC-LM18D halbautomatischer Stapler
1 Einleitung zur Ausrüstung
1,1 Gebrauch
Das Gerät wird in einem Z-förmigen Stapel Lithiumionenenergiebatterien benutzt.
Die Ausrüstung schließt künstlichen oberen Pfosten zu unter-Positionierungsstation, künstlicher Stoßroboter mit ein, um den Z-förmigen Weg, automatisches Stapeln, künstliche geschnittene Membran, künstlicher Kleber, künstliches Material zu nehmen.
1,2 Eigenschaften
Verringern Sie künstlichen Kontakt während des stapelnden Prozesses, verringern Sie den inneren Kurzschluss und die Selbstentladung des Kernes;
Die Membran gibt aktiv die Rolle frei, die Spannungsübereinstimmung ist gut;
Hohe Präzision;
Die Ausrüstung ist stabil;
Der benutzerfreundliche Entwurf ist einfach zu benützen.
1,3 Plandiagramme
Ausrüstungsgewicht: über 180kg basiert auf dem tatsächlichen Gewicht, der Steuerung des Gesamtgewichts und lastentragendem Bereichsverhältnis von 500kg/m2.
1,4 Struktur und Funktion
| NO.1 | System | beschreiben Sie |
| 1 | Fördersystem | Enthält den Substratkörper. Das Hauptteil des Substrates spielt eine Unterstützungsund Reparierenausrüstung der rolle im allgemeinen; |
| 2 | Membranabwickelnsystem |
Schließt Membranabwickelnde Versammlung und Spannungsversammlung ein.
Membranabwickelnkomponente: die Membranspule wird durch das Prinzip der Expansion geregelt, hält die Übereinstimmung des vertikalen Abstandes zwischen der Membran und dem Substrat, und verwendet den DC-Motor, um das ununterbrochene Abwickeln der Membran zu verwirklichen.
Spannungskomponenten: gute Spannungsübereinstimmung.
|
| 3 | Sekundärnavigationsanlage Polen |
Die Pfostenplatte wird in die Sekundärpositionierungsplattform manuell gesetzt, und die Pfostenplatte wird mechanisch in Position gebracht.
|
| 5 | Manipulatorsystem für materielle Wiederherstellung |
Manuell Stoß der Manipulator link und recht, sich entlang den z-förmigen Membranweg, unter Verwendung der mechanischen Grenze zu bewegen, zum der wiederholten Positionierungsgenauigkeit sicherzustellen;
Der Manipulator nimmt einen Vakuumsauger an, wenn er die Platte nimmt, die garantiert, dass der Pfosten nicht bei dem Nehmen und dem Setzen des Pfostens beschädigt wird;
|
| 6 | Lamellenförmig angeordnetes hauptsächlichsystem |
Die Laminierungstabelle wird mit vier Platte-drückenden Mechanismen versehen, die beziehungsweise die positiven und negativen Platten auf der Laminierungstabelle halten, um zu garantieren, dass die Pfostenplatten sich nicht während der Laminierung verschieben.
Während des lamellierenden Prozesses wird der Plattformabfall manuell mittels der manuellen Griffe justiert. |
| 7 | Membranausschnittsystem | Nachdem Laminierung abgeschlossen ist, wird die Membran manuell abgeschnitten. |
| 8 | Kontrollsystem | Einschließlich PLC steuern Systemsoftware, die Gesamtoperation der Ausrüstung; |
| NEIN. | SYSTEM | DESCREP |
| 1 | Fördersystem | Enthält den Substratkörper. Das Hauptteil des Substrates spielt eine Unterstützungsund Reparierenausrüstung der rolle im allgemeinen; |
| 2 | Membranabwickelnsystem |
Schließt Membranabwickelnde Versammlung und Spannungsversammlung ein.
Membranabwickelnkomponente: die Membranspule wird durch das Prinzip der Expansion geregelt, hält die Übereinstimmung des vertikalen Abstandes zwischen der Membran und dem Substrat, und verwendet den DC-Motor, um das ununterbrochene Abwickeln der Membran zu verwirklichen.
Spannungskomponenten: gute Spannungsübereinstimmung.
|
| 3 | Sekundärnavigationsanlage Polen | Die Pfostenplatte wird in die Sekundärpositionierungsplattform manuell gesetzt, und die Pfostenplatte wird mechanisch in Position gebracht. |
| 5 | Manipulatorsystem für materielle Wiederherstellung |
Manuell Stoß der Manipulator link und recht, sich entlang den z-förmigen Membranweg, unter Verwendung der mechanischen Grenze zu bewegen, zum der wiederholten Positionierungsgenauigkeit sicherzustellen;
Der Manipulator nimmt einen Vakuumsauger an, wenn er die Platte nimmt, die garantiert, dass der Pfosten nicht bei dem Nehmen und dem Setzen des Pfostens beschädigt wird; |
| 6 | Lamellenförmig angeordnetes hauptsächlichsystem |
Manuell Stoß der Manipulator link und recht, sich entlang den z-förmigen Membranweg, unter Verwendung der mechanischen Grenze zu bewegen, zum der wiederholten Positionierungsgenauigkeit sicherzustellen;
Der Manipulator nimmt einen Vakuumsauger an, wenn er die Platte nimmt, die garantiert, dass der Pfosten nicht bei dem Nehmen und dem Setzen des Pfostens beschädigt wird; |
| 7 | Membranausschnittsystem | Nachdem Laminierung abgeschlossen ist, wird die Membran manuell abgeschnitten. |
| 8 | Kontrollsystem | Einschließlich PLC steuern Systemsoftware, die Gesamtoperation der Ausrüstung; |
11,5 Hauptkomponenten
| NO.1 | Der Name sagt | Marke |
| 1 | Zylinder- und Batterieventil | SMC/AirTAC |
| 2 | PLC | OMRON |
2. Anwendbarer Materialbedarf der Ausrüstung
Bereich 2,1 von anwendbaren Materialien
|
Maschinenmessgerätkasten Projekt |
DSP-SS-C | ||
|
Material
Spezifikationen |
Polschuh | Positive Länge/Toleranz (Millimeter) | 100~200/0.2 (ausschließlich der polaren Ohren) |
| Positive Breite/Toleranz (Millimeter) | 70~130/0.2 | ||
| Negative Länge/Toleranz (Millimeter) | 100~200/0.2 (ausschließlich der polaren Ohren) | ||
| Negative Breite/Toleranz (Millimeter) | 70~130/0.2 | ||
| Stärke des Pluspols (Millimeter) | 0.10-0.28 | ||
| Stärke der Anode (Millimeter) | 0.10-0.28 | ||
| Die Membran | Breite (Millimeter) | 80-205 | |
| Stärke (M) | 20-45 | ||
| Maximaler Außendurchmesser (Millimeter) | φ250 | ||
| Innerer Durchmesser des Papierrohrs (Millimeter) | 3" | ||
2,2 ankommender Materialbedarf
3. Herstellungsproduktbeschreibungen der Ausrüstung
3,1 Produktbeschreibungen, die hergestellt werden können
| Projekt | Strecke (Millimeter) | |
| Die Stärke von H | 7~30 | |
| Die Breite des W | 70~130 | |
| Länge L (ausschließlich der polaren Ohren) | 100~200 |
Anmerkung: wenn man Platten von verschiedenen Spezifikationen lamelliert, ist es notwendig, die Stellung anderer Teile wie bewegliche Bodenplatte zu justieren und Positionierungsplatte des Brennstoffaufnahmekastens.
Die Hauptänderungseinzelteile sind, wie folgt (als Referenz)
| Änderungsgrößenstrecke | Hauptmaterial für Änderung | HuanXing-Zeit |
| Größenanpassung: 0 | 10mm | Sekundärstellmechanismus: Sekundärpositionierung der Bodenplatte | Innerhalb 0,5 Stunde |
| Größenanpassung: 10 | 50mm | Sekundärstellmechanismus: Sekundärpositionierungsbodenmanipulatormechanismus: lamellierender Tabellenmechanismus der internen Manipulatorsaugerplatte: Bodenplatte | Innerhalb 1 Stunde |
| Größenanpassung über 50mm |
Sekundärstellmechanismus: in Position bringende Sekundärgrundplatte, Leitblech in Position bringend
Manipulatormechanismus: lamellierender Tabellenmechanismus der internen Manipulatorsaugerplatte: Bodenplatte, Grundplatte |
Innerhalb 1,5 Stunden |
4. Ausrüstungsparameter
4,1 Hauptleistungsparameter
|
Technische Daten Projekt |
DSP-SS-C | |
|
|
Geschwindigkeit (s-Scheibe) stapeln | 3.0-4.0s (bezogen auf Operationsleistungsfähigkeit) |
| Genauigkeit der Ausrichtung zwischen Pfosten und Membran | Mittelabweichung kleiner als 0.5mm (longitudinal) | |
| Membran zur Membranausrichtungsgenauigkeit | Die Ausrichtungsabweichung der Stirnfläche ist kleiner als 0.5mm | |
| Einzelne Chipausrichtungsgenauigkeit | ±0.2mm | |
| Gesamtausrichtungsgenauigkeit des Pfostens | ±0.5mm | |
| Arbeitszeit einmaliger Chipinstallation (H) | 0,5 | |
| Zahl von lamelliert | Kann eingestellt werden | |
| Produktdurchlaufrate | ≥98% | |
| Gerätbewegungsrate | ≥95% | |
4,2 andere Parameter
| NO.1 | Projekt | Bezieht sich den auf Standard | Für Anmerkung |
| 1 | Auftrittfarbe der Ausrüstung | Internationale warme Standardasche 1C | Oder wie vom Kunden spezifiziert |
| 2 | Schnittstelle | Chinese | |
| 3 | Ausrüstungsgeräusche | 80dB (außer materiellen Gründen, wie Band, das Ton abzieht) | Maß 1m weg von dem Gerät |
| 4 |
Ausrüstungsnummernschild
|
Einschließen des Ausrüstungsnamens, des Modells, der Stromversorgung, der Fabrikzahl, des usw. | |
| 5 | Sicherheitsnormen | Hinweis 5226,1 GBs | Mechanische/elektrische und schützende Sicherheitsauflagen |
5. Ausrüstungsgebrauchsumwelt
6. Ausrüstungslieferungsliste
6,1 gelegentliche Einzelteile
| NO.1 | Der Name sagt | Quantität | Reichen Sie Zeit ein | Für Anmerkung |
| 1 | Spezielle Entstörungs- und Wartungswerkzeuge | 1 eingestellt/Sätze | Wenn die Lieferung | Innerer Hexagonschlüssel |
| 2 |
Bedienungsanleitungen, umfassend:
1. Ausrüstungsoperationsanweisungen;
1. 2. Instandsetzung von Ausrüstungen und Wartung; |
1 Satz von | Wenn die Lieferung | |
| 3 | Ladeliste und Produktqualifikationszertifikat | 1 eingestellt/Sätze | Wenn die Lieferung | |
| 4 | Verschleißteile pdf-Zeichnung | 1 Satz von | Wenn die Lieferung |
Liste 6,2 von Verschleißteilen
Partei a kauft möglicherweise es separat gegebenenfalls.
| NO.1 | Der Name sagt | Messgerät, | Einzelbit | Quantität | Für Anmerkung |
| 1 | Unterdruckspannvorrichtung | / | PCS | 20 | Bearbeitungsteile |
Annahme der Ausrüstung 7
Produktmodell mit 7,1 Annahmen: ein Produkt in Artikel 3,3 wird als das Annahmemodell benutzt.
Aufnahmeverfahren 7,2
Annahme wird in zwei Stadien unterteilt: Vorannahme und Endabnahme.
Annahmematerialien werden von der Partei A. zur Verfügung gestellt.
Die Materialien und Quantität, die für Vorannahme erfordert werden, sind, wie folgt:
| NO.1 | Der Name des Materials | Quantität | Für Anmerkung |
| 1 | Positive Platte | 100 Stücke | |
| 2 | Das Kathodenstück | 片 100 | |
| 3 | Die Membran | Volumen 1 | Die Quantität wird mit dem Polschuh zusammengebracht |
| NO.1 | Der Name des Materials | Quantität | Für Anmerkung |
| 1 | Positive Platte | 200 Stücke | |
| 2 | Das Kathodenstück | 200 | Stücke |
| 3 | Die Membran | Volumen 1 | Die Quantität wird mit dem Polschuh zusammengebracht |
Vorannahme 7.2.1
Vor-Annahme wird an der Fabrik der Partei b geleitet.
Annahmeeinzelteile umfassen:
Ausrüstungsfunktionen;
Ausrüstungsauftritt;
Ausrüstungsleistung: nicht weniger als 80% des spezifizierten Ziels;
Bei Abschluss der Abnahmeprüfung unterzeichnen die Vertreter von Partei a und von Partei b gemeinsam den Vorannahmebericht als die Basis für den Ausrüstungsversand.
Wenn Partei a Abnahmeprüfung an der Fabrik der Partei b leiten nicht kann, reicht Partei b den Vorannahmebericht bei Partei a für Unterzeichnung und Bestätigung ein.
Endabnahme 7.2.2
Endabnahme wird an der Fabrik der Partei a geleitet.
Partei a gibt eine schriftliche Bestätigung des Geräteeinbaus und der Beauftragung zu Partei b innerhalb 3 Werktage nach der Fertigstellung des Geräteeinbaus und der Beauftragung heraus. Wenn die Ausrüstung nicht innerhalb 7 Tage nach der Lieferung installiert sein und ausgeprüft werden kann wegen Partei a, werden für die Installation und die Entstörung gehalten abgeschlossen worden zu sein.
Partei a organisiert Endabnahmeinspektion innerhalb 3 Tage nach der Fertigstellung der Installation und Entstörung der Ausrüstung und nachdem sie die Bedingungen erfüllt, die in der technischen Vereinbarung vereinbart werden.
Die Annahmekriterien stimmen mit Artikel 4. überein.
Wenn es unqualifizierte Einzelteile gibt, macht Partei b Korrektur. Nachdem die Korrektur abgeschlossen ist, werden die unqualifizierten Einzelteile wieder überprüft und angenommen.
Partei a stellt ein schriftliches ProduktAbnahmeprotokoll zu Partei b innerhalb 3 Werktage nach der Endprüfung der Ausrüstung aus. Wenn die Endabnahme nicht durchgeführt werden kann 15 Tage nach der Fertigstellung des Geräteeinbaus und des Ausprüfens wegen der Gründe von Partei a oder der wachsenden Produktion von 100 Produkten (eine der zwei Bedingungen trifft sich) und Partei a schriftliche Anfragen aufwerfen nicht kann, wird für die Endabnahme gehalten qualifiziert zu werden.
Die Ausrüstung wird entsprechend dem Annahmemodell ausgeprüft, das in dieser Vereinbarung spezifiziert wird. Wenn Partei a Partei b benötigt, mit der Art Änderungsentstörung zusammenzuarbeiten, wird sie nach der Endabnahme der Ausrüstung eingeführt.
Kundendienst 8
Nach Ankunft der Ausrüstung zu Partei a, ist Partei b für freie und fristgerechte Garantie für Nichtstörung innerhalb eines Jahres verantwortlich (Partei b reagiert innerhalb 12 Stunden, nachdem sie die Garantie empfangen hat). Im Falle des mehr als eines Jahres soll Partei b fristgerechte Vorlage in den Nachverkäufen Wartung und Partei a trägt relevante Materialien und Instandhaltungskosten.
9. Rechte und Verpflichtungen beider Parteien
| NO.1 | Projekt | Verantwortung | Anmerkung (“ xx „bedeutet die Unternehmenspartei) | |
| Partei a | Partei b | |||
| 1 | Grundlagenbau | ○ | Werkzeug, wie erforderlich | |
| 2 | Partei b prüft Materialien auf Standort aus | ○ |
Zur Verfügung gestellt bei Empfang von Mitteilung der Partei b
|
|
| 3 | Transport | ○ | ||
| 4 | Die Entleerungsbehandlung | ○ | Setzen Sie die Einbauposition und regeln Sie sie | |
| 5 | Unterstützungszustände der Ausrüstung | ○ | ||
| 6 | LuftRohrleitungsbau | ○ | Der Druck wird, stabil zu sein angefordert, und die Luftquelle erfüllt die relevanten Parameterbedingungen | |
| 7 | Elektrischer Bau | ○ | Unabhängiger Netzschalter wird angefordert, und Energieregler wird erforderlichenfalls addiert | |
| 8 |
Eine Verdrahtung
Luft vorbei |
○ | Unabhängige Luftschalter- und Luftquellschnittstelle werden angefordert | |
| 9 |
Die Sekundärverdrahtung
Verdrahten anders als das oben genannte
Kabelvorbereitung |
○ | Geriebene Rohrverdrahtung wird zwischen Maschinen benutzt | |
| 10 |
Installation und Entstörung
Energie, Druckluft, Tunermaterialien |
○ | ○ |
Partei a vereinbart relevante Betreiber, Wartungspersonal und technisches Personal, um mit Partei a zusammenzuarbeiten
|
| 11 |
Training
Zug 11,1 das Personal gekennzeichnet von Partei a, um die Ausrüstung und Abkommen mit verbreiteten Fehlern der Ausrüstung richtig laufen zu lassen;
11,2 der Ausbildungsinhalt schließt das Wartungswissen des gesamten Kontrollsystems und des mechanischen Systems ein und liefert Ausbildungsmaterial;
Partei 11,3 a trägt alle Verluste, die durch die Operation der Ausrüstung durch das Personal verursacht werden, das nicht von der Partei B. ausgebildet wird und anerkannt ist. |
○ | ○ | Partei a kennzeichnet Personal, das repariert werden und nicht nach Belieben ersetzt werden können; Partei b stellt zwei freie Ausbildungsgelegenheiten und Gebühr zum dritten Mal zur Verfügung: Reisekosten. |
| 12 |
Vertraulichkeitsklausel
12,1 jede Partei haben die Verpflichtung, vertraulich alle technischen Daten und Dokumente zur Verfügung gestellt von der anderen Partei zu führen und mitteln oder machen über sie nicht irgendeiner Drittpartei in jeder Hinsicht ohne die Erlaubnis der anderen Partei bekannt;
Partei 12,2 a verpflichtet, sich solche Ausrüstung nicht an sich zu kopieren, oder jede mögliche andere Drittpartei andernfalls trägt sie alle Verluste, die der Partei B. verursacht werden. |
○ | ○ | |
| 13 |
Produktaktualisierung:
Wegen der technischen Entwicklung der Partei b, Ausrüstungshöhereinstufung und Leistungsverbesserung, Partei b ist für die Höhereinstufung auf die Antrag der Partei a verantwortlich, und Partei b lädt nur die Kosten von Umwandlung auf;
|
○ | ○ | |
