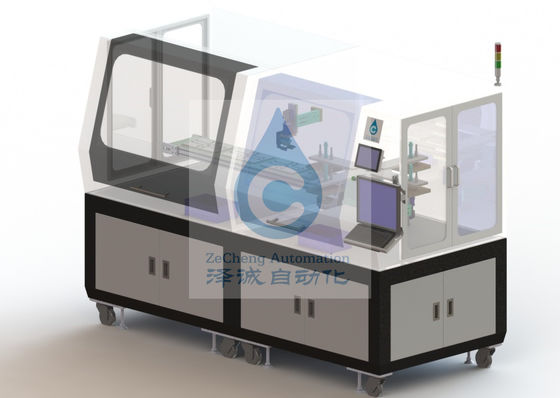

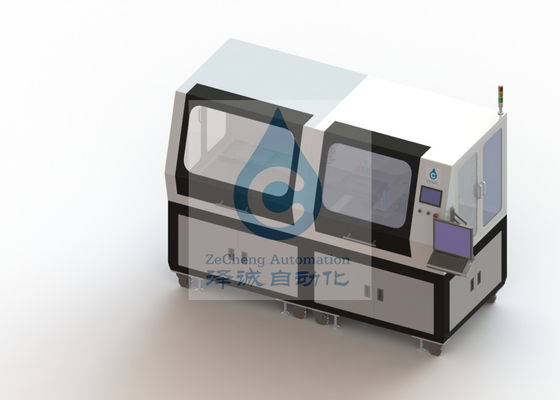

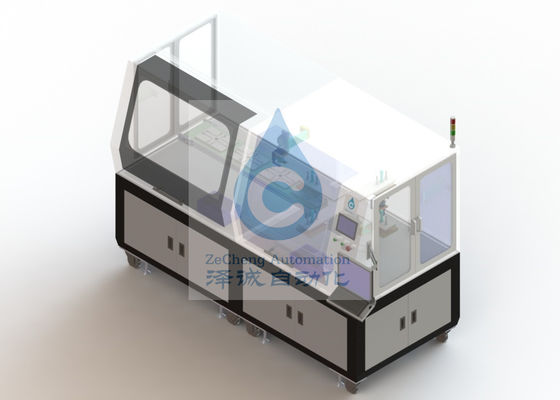

Automobilbatterie-Platten-Hochgeschwindigkeitsqualitäts-Testgerät der energie-3.7V50AH
1. Entwurfsanforderungen der Qualitätsinspektionsmaschine für Batterieelektrode:
1.1. Basiert auf den Qualitätsinspektionsanforderungen der gesinterten Batterieelektrodenplatte, die vom Sichuan-changhong Stromversorgungskunden zur Verfügung gestellt wird, entwirft diese Ausrüstung und stellt eine Batterieelektrodenplatten-Inspektionsmaschine her. Indem man das CCD-Darstellungsprinzip verwendet, werden die Elektrodenplatten mit Pulver, der Kratzer, der Sprung, die Probenahme und andere Oberflächenbeschaffenheitsprobleme vorgewählt und qualifizierte Produkte werden in den materiellen Kasten gesammelt.
1.3. Produktionskapazität und Prozessparameter der Batterieelektrodenqualitäts-Inspektionsmaschine: die Produktionsgeschwindigkeit der Elektrodenplatte ist mit 20 Stücken /min justierbar.
2. Hauptanlagenkonfiguration
| NEIN. | Systemzusammensetzung | Die Systemkonfiguration | Quantität |
| 1 | Gestellsystem | Gestellkomponenten | 2 |
| Die Grundplatte | 2 | ||
| 2 | Fütterungssystem | Behälterkomponenten | 4 |
| Jack-Versammlung - Motor | 1 | ||
| Bürstenkomponente | 1 | ||
| Der Sensor | 2 | ||
| Zylinder | 1 | ||
| 3 | Schalensystem der Station 4 Saug | Servomotor | 1 |
| Klemmenkomponenten | 4 | ||
| Nocken-Teiler | 1 | ||
| Drehschieber der Position 4 | 1 | ||
| Zurück zu der Tabelle | 1 | ||
| 4 |
CCD-Erfassungssystem
|
Das CCD | 2 |
| Stents | 2 | ||
| Die Lichtquelle | 2 | ||
| 5 |
Förderbandsystem
|
Positionierung der Befestigung | 12 |
| Förderband | 1 | ||
| Koppelung | 1 | ||
| Maschinell bearbeitetes Teil | 1 Satz von | ||
| Schrittmotor | 1 | ||
| 6 | Stanzen des Sammlungssystems | Behälterkomponenten | 4 |
| Jack-Versammlung - Motor | 1 | ||
| Bürstenkomponente | 1 | ||
| Der Sensor | 2 | ||
| Zylinder | 1 | ||
| 7 |
Stanzen des Manipulatorsystems
|
Servomotor | 2 |
| Koppelung | 2 | ||
| Linearer Führer | 4 | ||
| Vakuumsauger | 8 | ||
| Kugelumlaufspindel | 2 | ||
| Zylinder | 2 | ||
| 8 | Elektrisches System | PLC | 1 |
| Erweiterung | 2 | ||
| Touch Screen | 1 | ||
| Elektrische Komponenten | Eine Reihe | ||
| Der Computer | 1 Satz von | ||
| 9 | Das Software-System | Bildverarbeitungs-Software | 1 |
| Datenbankspeicher-Systemsoftware | 1 |
3. Technische Parameter der Ausrüstung
| Technische Daten projektieren | ZCCF02A |
| Vakuum | ≤-88KPa |
| Gesamtleistung (Kilowatt) | AC220V, 50HZ 3KW |
| Normale Betriebsleistung (Kilowatt) | AC220V, 50HZ 2KW |
| Das Gewicht | 1.5T |
| Gerätrotationsrate | 95% |
| Ausrüstungsdurchlaufrate | 98% |
4. Hauptausrüstungskomponenten
Diese Ausrüstung VERWENDET hauptsächlich CCD-Darstellungsprinzip, um Fotos auf der Oberfläche des Pfostens zu machen und vergleicht es mit dem Standardpfosten, um zu urteilen, ob sie oder nicht qualifiziert wird. Wenn es keinen Pfosten gibt, kann der materielle Kasten automatisch geschaltet werden. Der Manipulator saugt das Pfostenblatt vom materiellen Kasten auf und dreht es 90 Grad. CCD ermittelt die Unterseite des Pfostenblattes und dreht sie 90 Grad. Qualifizierte Produkte fahren fort, sich auf dem Förderband auf die oben genannte Entdeckungsstation, nach der Entdeckung zu verschieben, die automatisch zur Entladungsstation, qualifizierte Produkte in den materiellen Kasten, unqualifizierte Produkte in den überschüssigen Kasten geschickt wird.
System mit 4,1 Rahmen: das Schweißen mit 4080 Querpässen wird angenommen, das fest und zuverlässig ist, und der Auftritt der Blechdichtung kann effektiv verhindern, dass Staub hereinkommt.
4,2 einziehend und Entladungssystem: der materielle allgemeinhinkasten der lamellierenden Maschine und der sortierenden Maschine wird angenommen, und die zwei Stationen werden ausgetauscht, um Dauerbetrieb zu verwirklichen. Der materielle Sensor wird an der Unterseite des materiellen Kastens ausgerüstet, um den materiellen Kasten automatisch zu alarmieren und automatisch zu schalten.
4.4. Drehfütterungsmanipulatorsystem: genauer Nocken-Teiler wird für die Rotation mit 4 Positionen benutzt, 1 einziehender Positionspolschuh, 2 Positionen CCD-Entdeckung, 3 Positionen qualifizierte Produkte werden gesetzt in die Förderbandbefestigung, 4 Positionen, die unqualifizierte Produkte in den Schrottkasten gesetzt werden.
4,5 Förderbandsystem: die Servomotorantriebe das Förderband, zum des Abstandes einzustellen und das Förderband wird mit einer Befestigung ausgerüstet, die den Polschuh effektiv errichten kann.
Fütterungssystem des manipulator 4,6: der Servomotor oder der rodless Zylinder fährt den Saugermanipulator, um sich auf der Führungsschiene zu verschieben und saugt automatisch die Pfostenplatte auf und setzt sie in den entsprechenden Fütterungskasten.
4.7. System der oberen Abdeckung: nehmen Sie schweißende Struktur des Blechs, schöne Form, einzigartigen versiegelnden Strukturentwurf anzunehmen an, verhindern Sie effektiv, dass Staub in die Ausrüstung fällt.
5. Umgebungsbedingungen
Stellen Sie bitte das folgende Energiemedium zur Verfügung
5,1 die Stromversorgung
5.1.1 Spannung AC220V± 10%
5.1.2 Frequenz 50 Hz + 1 Hz
5.2. Temperatur: 5-35℃
Lagertemperatur: 0-40℃
5.3. Luftquelle: 0.4-0.6mpa
5,4 Feuchtigkeit 30-80% aber sollte nicht befeuchten.
5,5 dort ist kein Schadgas, Flüssigkeit oder explosives Gas auf Standort
5,6 Ausrüstungsfarbanforderungen: entsprechend der Farbplatte oder der Farbzahl, die von Partei a zur Verfügung gestellt wird, ist der Computer weiß.
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
