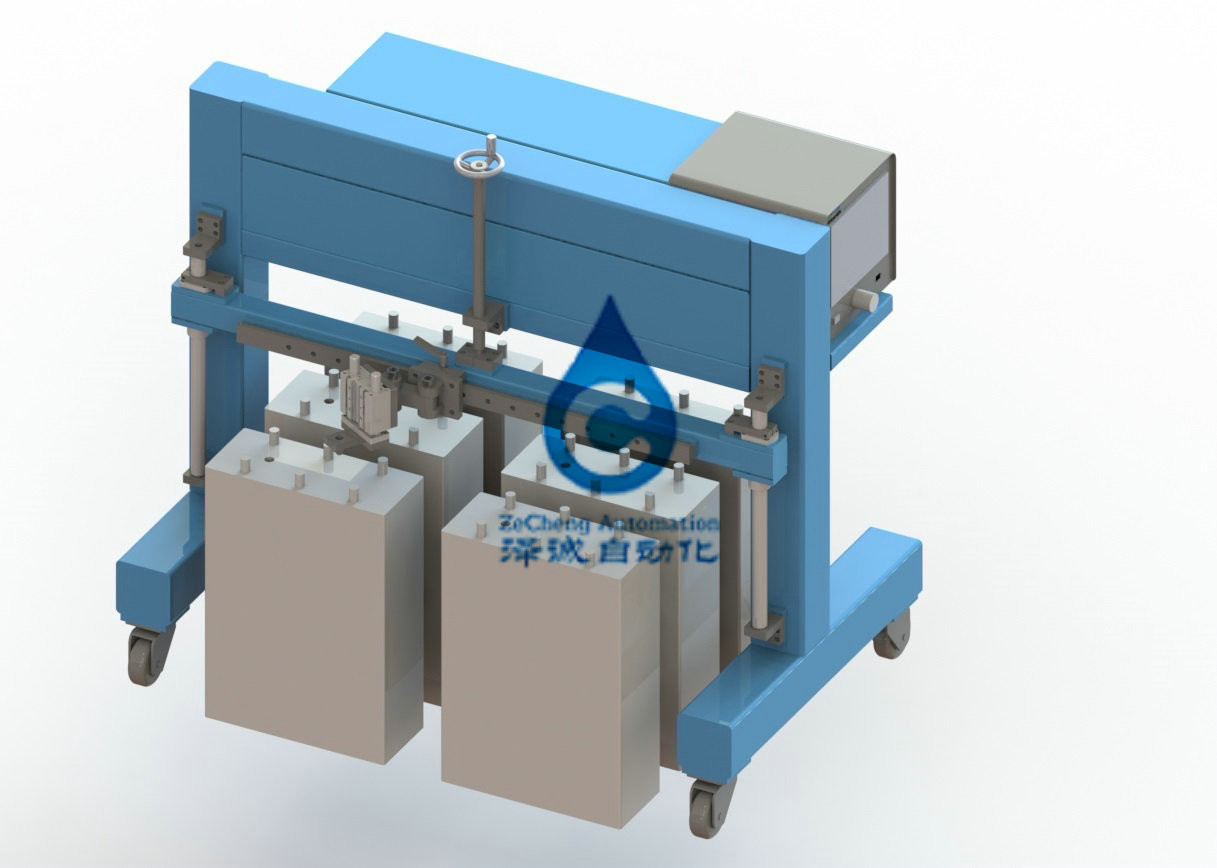

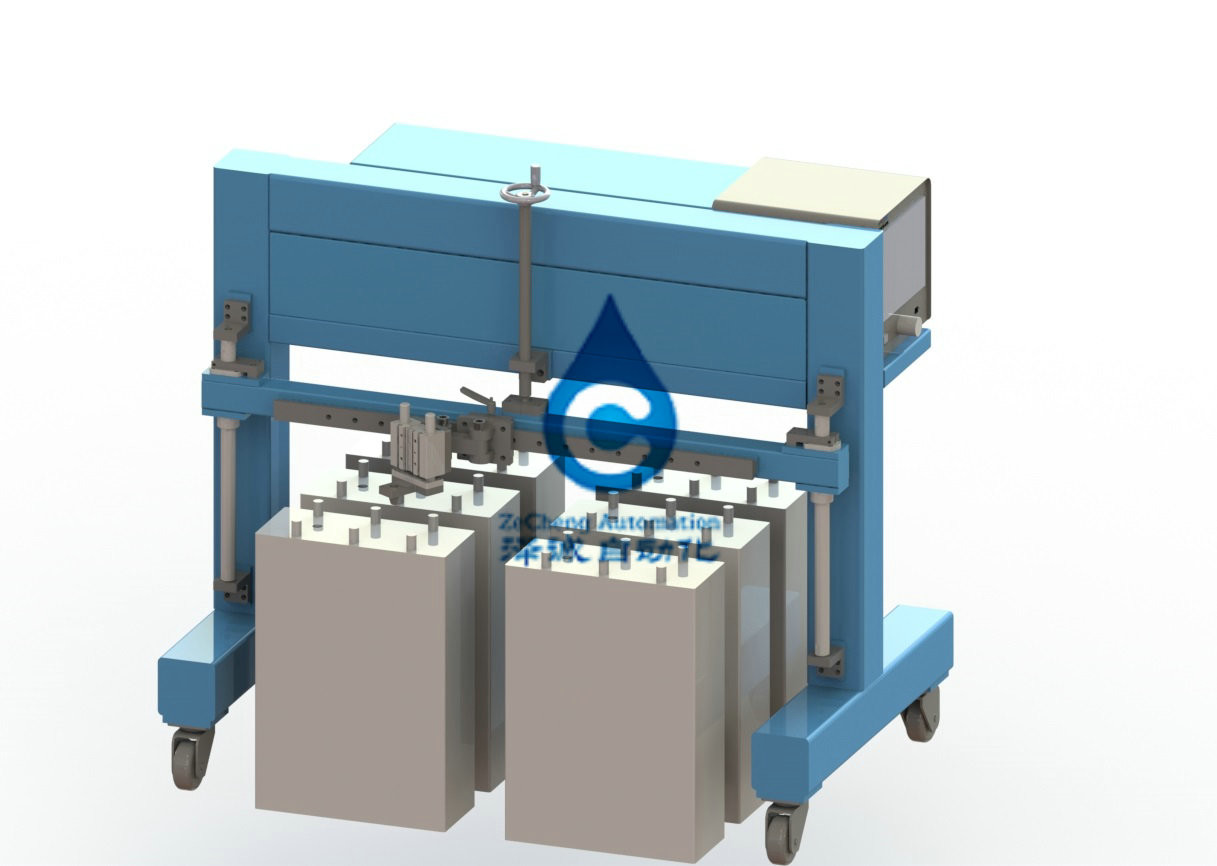

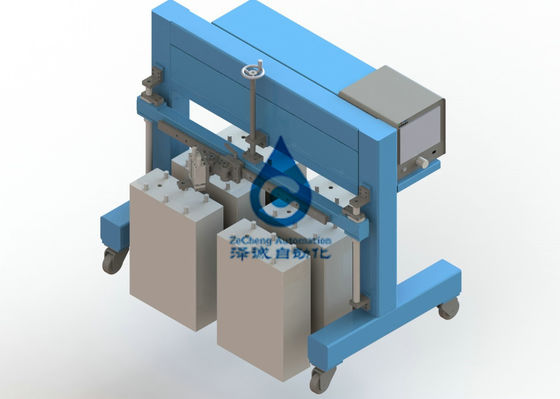

Differenzdruck-Leck-Messmaschine für Batterie-Fertigungsstraße

Differenzdruck-Leck-Messmaschine für Batterie-Fertigungsstraße

1. Kurzbeschreibung der Lecksuchemaschine
Die Maschine ist für Lecksuche der Vierkantstahloberteilbatterie passend, die mit Gas des Überdrucks 0.1mpa aufgeladen wird.
2. Die Entwurfsanforderungen
2,1. Diese Ausrüstung ist in der Luft (Stickstoff) zum auf das Medium zu prüfen, der Einspritzungsschutzkasten der Luft (Stickstoff) (wie Aluminium, Stahlbatterieoberteilschweißen, Spritzenplastikbatterieoberteil) und Standardhohlraum, den Satzdruck zu erreichen, eine bestimmte Zeit, den Druckregler, Präzisionsmesskreuze, der Test zu halten der Zeit, die Messkreuze messen den Standard des Schiffes und überprüften die Produktdruckdifferenz im luftdichten System, auf der Grundlage von das Beurteilen der versiegelnden Qualität des Schere ähnlichen Gerätes des Oberteils.

2,2. Arbeitsfluß: Vorbereitung -- Druck -- Balance -- Test -- Auspuff -- Bestimmung.

2,3. Drücken Sie manuell die heiß-geschmolzene Batterie in die Positionierungsstellung, blockieren Sie den Zylinder und blockieren Sie die Batterie, und der Sensor ermittelt den Strom

Nach dem Pool klemmen Sie die Batterie fest; Drücken Sie den Dichtungsmund herunter, versiegeln Sie die Batterie und beginnen Sie die Inflationsentdeckung.

2,4. Eine Batterie wird von einer Person festgeklemmt, und die Batterie wird durch das Prüfungsinstrument geprüft. Nach dem Test wird die Batterie manuell hinausgeschoben.

2,5. Batterie nach heißem Schmelzschweißen: Länge: 240mm, Breite: 110mm, Stärke: 40mm.

2,6. Hauptkomponenten der Ausrüstung

2.7. Technische Parameter der Ausrüstung

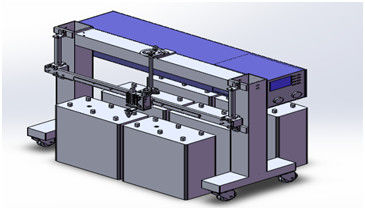

2,8. Gerätentwurfsansicht


2,9. Beschreibung von Hauptausrüstungskomponenten

Positionierung und Spannsystem der Batterie 2.9.1: setzen Sie manuell die Batterie auf die bewegliche Positionierungsplattform, bewegen Sie den hinteren Positionierungszylinder vorwärts, um die Batterie zusammenzudrücken, und justieren Sie den vorderen Stellmechanismus entsprechend der Batteriegröße.

Oberteil-Druckregulierungssystem mit 2.9.2 Batterien: nachdem er den Anfangsschalter gedrückt hat, drückt der aufblasbare Stellmechanismus, der Weichgummikopf versiegelt automatisch das Batterieloch herunter, wird das Prüfungsinstrument angestellt und aufgeblasen, und der Druck wird innerhalb der erforderlichen Zeit entsprechend dem SatzLuftdruck geändert. (die Aufladezeit und die Aufladungsgröße können entsprechend dem Batterievolumen eingestellt werden.) Wegen der verschiedenen Batteriemodelle, ändern die Außenmaße jeder Batterie anders als, so dort sind Justierschrauben und t-artige Anpassung auf dem Klammer Block, kann verschiedene Breite und Höhe schnell und bequem ändern, um verschiedene Arten von Batterien zu erzielen. Der Zylinder wird zum Luftloch der Batterie heruntergedrückt, und die Batterie wird in das Prüfungsinstrument aufgeladen, zu überprüfen, ob die Batterie Luft leckt. (dieses Teil des Mechanismus kann entsprechend der Form der Batteriegröße eingestellt werden, passend auf verschiedene Arten der Batterieentdeckung, ist Anpassung bequem und. einfach)

2.9.3. Prüfgerät: dieses Prüfgerät ist eine Prüfmethode, die Druckluft in den Testartikel (Werkstück) und in die Maße die Änderung seines internen Drucks, zu ermitteln einspritzt, ob es Durchsickern gibt. Das Testprodukt wird zuerst mit unter Druck gesetzter Luft eingespritzt. Das Gas wird dann gestoppt und ein empfindliches Messkreuz (DPS) wird benutzt, um die interne Druckänderung zu messen, die durch das Leck d.h. der Differenzdruck zwischen dem Test und dem Standard verursacht wird.

2.9.4. Gestellsystem: Schweißensstruktur mit 120120 Querpässen, Oberflächenbackenfarbe, die Hauptfarbe des Ausrüstungsauftrittes ist helle (Eisen) blaue Farbe gsb05-1426-2001 8 PB07. Die Grundplatte wird vom Spiegeledelstahl hergestellt, und andere Teile werden mit Stahl A3 überzogen.

2.9.5. Kontrollsystem: die Maschine wird mit einer elektrischen Platte, Durchsickernschalter, DC-Stabilitätsstromversorgung und anderen Machtstromkreiskomponenten, Steuerrelais, Magnetventilsteuergeräte und so weiter ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. Das Relais BENUTZT omron. Kabel und Lufteinlässe zwischen anderer Ausrüstung werden unten verdrahtet und geleitet.
Zusammenarbeitsverpflichtung
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
