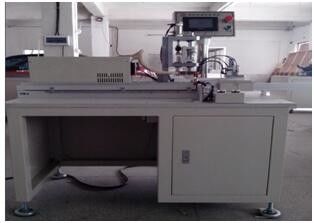

Hohe Genauigkeits-Helium-Massenspektrometer-Linie Laborpunktschweissen-Maschine
1. Einleitung des Ausrüstungsprinzips
Fügen Sie die Batterien in den ganzen Prozess, bevor das Schweißen von Nadelemissionen in die Zufuhrwasserführungen zum Ende, den Zylinder drückend, der die Batterie zur Schweißensstation drückt, den Stellenschweißer-Sensor berühren, automatisches Schweißen, das Schweißen wird abgeschlossen, Band ausziehen von der Batterie (für kupferne Kathode des Ohrnadel-Stockschweißens können die Nadel nicht automatisch ausziehen, sind Sie ausziehen wirklich), automatische Nadel, ziehen zuletzt abwärts gerichtetes lala herausnehmen Batterie ein.
2. Gerätaktionsreihenfolge
| Legen Sie die Punktschweißenbatterien in Reihen im Wassertank |
|
Wenn der Behälter zum Ende fließt, trägt die Batterie den Punktschweissen-Positionsmechanismus ein |
|
Trigger-Sensor für automatisches Schweißen |
|
Ziehen Sie automatisch die Nadel aus und ziehen Sie das Band aus |
Zusammensetzung der Ausrüstung 3
3.1. Schaltgetriebe
3.2. Drücken Sie die Batterie in Punktschweissenmechanismus
3.3. Punktschweissenmechanismus
3.4. Getriebemechanismus
3.5. Nadel, die Mechanismus zieht
3.6. Die Gesamtstruktur ist wie folgt
3.6.4 Sicherheitsteil
3.6.4.1-Zuggurt-Notausknopf der Hauptzufuhr.
3.6.4.2-Steuerfach.
3.6.4.3 rüstete sich mit Störungswarnung und Zurückstellenfunktion aus.
3.6.4.4-Notausschalter.
3.6.4.5 zusätzlich zum automatischen Modus, alle Operationen muss manuellen Arbeitsmodus auch haben und kann den automatischen oder manuellen Arbeitsmodus bequem schalten.
3.6.4.3 die komprimiertes Gas- oder Stickstoffschnittstelle wird mit einem Druckminderventil ausgerüstet, um den Druck zu justieren.
elektrische Konfiguration 3.6.5
3.6.5.1-Betriebsspannung 220V/50HZ/3PHASE. Steuerspannung 24V DC.
3.6.5.2 die Schutzklasse aller elektrischen Komponenten wie: Motor, Induktor, Magnetventil und Endschalter ist IP54
3.6.5.3 die Schutzklasse des Netzverteilungs-Kabinettknopfes ist IP65.
3.6.6 Installationsstandortanforderungen
3.6.6.1 der Benutzer liefert einen unterschiedlichen Verteilungsschalter und ist für die Verbindung der Stromversorgung außerhalb der Ausrüstung verantwortlich.
3.6.6.2-Installationsbereichszustände (zur Verfügung gestellt von Partei A).
3.6.6.3-Stromversorgung: Wechselstrom 220V, Frequenz: 50±1HZ.
Druckluft 3.6.6.4: 0.4-0.6mpa.
3.6.6.5-Menge Druckluft: Stunde 30L/.
3.6.6.6-Leistungsaufnahme: 0.2kw/hour.
3.6.6.7 ist sicher zu reiben.
3.6.7 technische Parameter
3.6.7.1-Ausrüstungskapazität/-geschwindigkeit: ≥40PPM (nehmen Sie 18650 als Beispiel).
3.6.7.2 qualifizierte Rate von Ausrüstungsprodukten: ≥ 99,9%.
3.6.7.3-Ausrüstungsdurchfallquote: ≤ 0,5% (verursacht durch nur Ausrüstung).
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
