Wiegendes und vollautomatisches System (Mischen von Lithium-Batterie-Anoden- und -kathodenmaterialien, von elektronischem wiegendem vollautomatischem System, vollautomatisches Aufstapeln der Lithium-Batterie)

Parameter

Bestandteilkapazität: 5T/h

Genauigkeit von Bestandteilen: 0,2%

Maximaler Bestandteil: 1000KG

Typisches Material

Automatische Mischanlage Ze Cheng, weiche magnetische magnetische Materialien, die materielles System, mischendes Material des dreifachen Materials der Lithium-Batterien, PVC wiegt mischendes Material, ledernes materielles mischendes System, flüssige Rohstoffe wiegen mischendes Material, mischendes System des Beschichtungsmaterials, BB-Düngemittel wiegt mischendes System des Materials, automatisches mischendes materielles Gummisystem, mischendes System des Blatt- Düngemittels, additives materielles mischendes System, Zufuhr wiegt vollautomatisches System, Düngemittel wiegt Linie mit dem Mischen des Rohstoffs mischen

Die Eigenschaften von

Das Aufstapeln zu wiegen ist in der chemischen Industrie, im Stahl, im Korn, im Dock und in anderen Industrien weit verbreitet. Mit der Verbesserung der Produktionsautomatisierung, hat das automatische wiegende und vollautomatische System die Zuverlässigkeits-, Stabilitäts- und Berichtsnachweisbarkeit, die den traditionellen Handbetrieb ersetzt und den wirtschaftlichen Verlust beseitigt, der durch die falsche Operation verursacht wird. Deshalb wiegend und aufstapelnd spielt eine extrem wichtige Rolle im Produktionsverfahren.

Zusammensetzung des vollautomatischen Systems

1. Rohstoffliefersystem (normalerweise ausgerüstet mit Tascheöffnungsstation, Tascheöffnungsstation für Säckchen 25kg oder Tascheöffnungsstation für Tonnentaschen)

materielles Beförderungssystem 2 (1 pneumatische Beförderung des Überdrucks Vakuum mit 2 Unterdrücken, welches die anhebende Maschine mit 3 Eimern einzieht Rohr 4 die Kettenfütterung einzieht)

3. Voorratsbehältersystem (bestimmen Sie das Material und das Volumen des Voorratsbehälters entsprechend der Art von Rohstoffen, Materialeigenschaften und Verhältnis, etc.)

Vollautomatisches System (Art: Erhöhungsmethode, Verminderungsgewichtsverlustmethode. Beförderung: Gurt, Schraube, Erschütterung, etc.)

5. Abwärts gerichteter Mischer (konischer Mischer, Tellermischer)

1. Ausrüstungsfunktionen

Diese Ausrüstung schließt hauptsächlich die (negative) Pulvers des Pfostens der Batterie automatische Fütterung des positiven materiellen, automatisches Wiegen, automatisches Mischen, das Mischmaterial wird geladen automatisch in das Transportauto, die gesiebten Partikel ab, die automatisch in Fässer geladen werden.

2, materielle Parameter:

2.1. Positive Materialien: Gesamtfütterungszeit aller Materialien: 15 Minuten.

2. 2,2 Negativ materialEach Reihe: Gesamtfütterungszeit aller Materialien: 10 Minuten

3. Technisches proposalArtificial materielles Fass erwaehnte Vakuumfütterungsmaschine (oder Schraubenzufuhr) das Stroh in die Mehrwertsteuer, Anfangsschalter, Vakuumfütterungsmaschine durch den Unterdrucksog zu den einziehenden materiellen Fässern, Fässer unter dem wiegenden Sensor weiter unten und ermittelte das Gesamtgewicht W1, als, materiellen Bedarf A einstellend, W2 zu addieren, belasten Material, Ausrüstung, automatische Berechnung des materiellen Fassgewichts W3 = W1, W2, die Schraube, die das Gerät übermittelt, das durch Servobewegungsrotation, das Material zu rührenden Fässern A gefahren wurde, wenn Gewicht erreicht das W3, Servomotor, um zu stoppen, Mehrwertsteuer-Ventil abgestellt. (Material B hat das gleiche Prinzip)

Pulverisieren Sie A, B bei Laden, rührende Fassbewegungsrotation, fing an, nachdem Sie gemischt haben, hört auf, mittels des Trichters mit vier Pulvern sich zu rühren, der den Sensor, der wiegt das materielle Gewicht W1 des Pulvers abfragt, Trichter zu rühren, wenn Sie den Bedarf einstellen, der das kleine Automaterial, plus automatische Berechnung der Ausrüstung des Gewichts W2 des materiellen Fassgewichts W3 = W1, W2, Servomotorantriebe die Schraube einzieht, die Gerät übermittelt, um sich, Material zur Mischung zum Aufruhr zu drehen, rast, wenn Gewicht das W3 erreicht, Servomotor, um zu stoppen, Mehrwertsteuer-Ventil abgestellt. Das Beförderungspulver wird dem vibrierenden Schirm hinzugefügt, durch den die großen Partikel in den sammelnden Zylinder getrennt und eingezogen werden. Das aussortierte Pulver wird in die folgende materielle Laufkatze eingezogen

3.1. Vakuumfütterungsmaschine

Unter Verwendung des Prinzips des Vakuums, wird das Pulver zur Mischeinrichtung im zweiten Stock transportiert. Die Beförderungskapazität der Ausrüstung ist 6000KG/H. Der Trichter ismadeof304stainlesssteel.

Mechanismus mit 3,2 Futtergebern

Er wird hauptsächlich aus Stützrahmen verfasst, Trichter und Wiegensensor. Mischbehälter auf dem Trichter, gemacht von widergespiegeltem Edelstahl. Eckige Unterstützung vier, die Sensoren, jeden mit einem Höchstgewicht 100Kg wiegt.

Pulver 3,2, das Mechanismus übermittelt

Die Servomotorantriebe die Beförderungsschraube, zum des Pulvers heraus zu transportieren. Die besonders entworfene Blatt geformte Dracheschraube wird angenommen, um das Pulver durch die Rotation des Servomotors heraus zu transportieren.

3.4. Mobiles Auto

Bewegen Sie unabhängig die Laufkatze, unter Verwendung der materiellen Laufkatze der Taschenpulver-Maschine, Laufkatzenstoß an Ort und Stelle, öffnen die obere Abdeckung, drücken den Startknopf, automatische Fütterung.

3.5. Öffnen Sie den Beutel zur Bereitschaft:

Ist manuelle Entleerungsstation SWDS800 eine Tascheöffnungsausrüstung, dass, das Material in die Entleerungsstation nach der Tasche zu leeren manuell defekt ist.

Der Betreiber setzt die Tasche an der Klammer und drückt sie in das Gitter. Als Nächstes schneidet der Betreiber ein vertikales Loch in der Tasche, und gießt die rüttelnde Tasche, um sie, das Material durch Energie in den Trichter leer zu machen. Der eingebaute luftbetriebene Staubkollektorfilter kann den Staub sammeln, der bei dem Leeren der materiellen Tasche produziert wird. Für verbundene Staubfiltermodelle wird der Filter durch komprimierte RückLufteinblasung gesäubert. Der Staub fiel zurück in den Trichter.

Art Nr.: SWDS800

Entleerung des Gewichts: Tasche 10~50kg/

●, das Geschwindigkeit entlädt: 80~160bags/h

● Filtrationsbereich: 9m

● Filtrationsgenauigkeit: 2um

● Luftverbrauch: 0.5m

Zerkleinerungsmaschine mit 3,7 Universalitäten

Die Maschine ist für die Zerquetschung vieler Arten kleiner Block, Streifen und granulierte Medium- und niedrigehärtematerialien in pharmazeutischem, in der Nahrung und in den chemischen Industrien weit verbreitet. Reibende Feinheit kann zwischen Masche 12-120 entsprechend Schirm und Produktionsanforderungen frei justiert werden.

Die Maschine VERWENDET die relative Hochgeschwindigkeitsbewegung zwischen der beweglichen Zahnscheibe und der örtlich festgelegten Zahnscheibe, um die zerquetschten Materialien durch die umfassende Aktion der Auswirkung der Zahnstange, der Reibung und der Auswirkung von den Materialien auf einander zu zerquetschen.

Die Maschinenstruktur ist einfacher, wissenschaftlicher und angemessener Entwurf, der starke, stabile Betrieb und zerquetscht Effekt, ist gut, das zerquetschte Material kann direkt durch die reibende Hohlraumentlüftung des Wirtes sein, die Teilchengröße kann, indem sie unterschiedliche Öffnung der Masche ändert, die innere Innenwand des Gehäuses erreicht werden die ganze glatte Arbeitsfläche, änderte die Modelle vor Wandrauheit, das Phänomen des angesammelten Pulvers, Medizin, Nahrung, Chemikalie und anderes Produktionsverfahren mehr in Übereinstimmung mit nationalen Standards, erreichte die Anforderungen von „GMP“, durch pharmazeutisches, Nahrung, chemische Industrien Lob und Vertrauen von Benutzern.

Es wird hauptsächlich in pharmazeutischem, Nahrung verwendet, ist Chemikalie und andere Industriehärte nicht das große Material, das Operationen zerquetscht, aber kann auch verwendet werden, um die niedrige Härte von nicht-metallischen Mineralien zu zerquetschen, der Effekt ist besser.

Eigenschaften:

1. Einheitliche Feinheit: (die qualifizierte Rate von Endprodukten ≥98%), das glatt aussortiert werden kann;

2. Mit hohem Ausschuss: die Höchstleistung dieser Reihe kann 2000Kg/h erreichen, darüber hinaus entsprechend dem Bedarf von Kunden kann mit größerem Ertrag der nichtstandardisierten Ausrüstung besonders angefertigt werden, um die Gebrauchsbedingungen von Kunden mit mit hohem Ausschuss zu erfüllen;

3. Begrenzt durch materielle Eigenschaften: zum Beispiel ist es für die Zerquetschung aller Arten Getreide, Zucker, medizinische Materialien, etc. passend;

4. Starke Anwendbarkeit: kleines Testgerät kann mit Spannung 220V konfiguriert sein, die in den wissenschaftlichen Forschungsinstituten, in den Colleges und in den technischen Sekundärschulen weit verbreitet ist, etc.;

5. Zerquetschung von Methode: Zahndiskette, Hammerart;

6. Material: aller Edelstahl, Kontaktmaterialedelstahl;

7. Betriebssystem: gewöhnliche Knöpfe, PLC-Touch Screen;

8. Entstaubung: einfache Entstaubung, Impulsentstaubung;

9. Die Maschine wird mit Wasserzirkulationsjacke ausgerüstet, um die Temperatur der Maschinenkammer zu verringern.

Iv. technische Parameter:

3,8 Betriebssystem

Touch Screen Operation. Es gibt Energie, Notaus, Handbuch, automatischer Knopf.

Kontrollsystem 3,9

Die Maschine wird mit unabhängigem elektrischem Brett, Durchsickernschutzschalter, DC-Stabilitätsstromversorgung und andere Machtstromkreiskomponenten, Steuer-PLC, Relais, etc. ausgerüstet. Und Außenanschluß, unter Verwendung der Verbindungsstücke und der Terminaltabelle. PLC nimmt omron an. Die Decke des Stromkabels ist teilweise perforiert. Kabel zwischen anderer Ausrüstung werden an der Unterseite verdrahtet und geleitet.

3,10 fließen IPD Kontrollsystem

Moderne IPD fließen das Kontrollsystem und wiegen Sensor, PLC, Servomotor, drei Steuergeräte Steuer- und justieren sich, stellen die Genauigkeit des Wiegens in der dynamischen Umwelt sicher, vermeiden übermäßiges oder kleine Menge Verarbeitung.

4. Ausrüstungszusammensetzung

5. Konfigurationsliste von Hauptteilen

6. Energiemedien

Käufer stellt die folgenden Energiemedien zur Verfügung

Druckluft 6,1: 0,4 | 0.6mpa (4-6kgf/cm2), die Strömungsgeschwindigkeit jedes Stückes Druckluft ist 10L/min, und die Auslastung ist 50%

6,2 umgebende Temperatur: 20 | 35℃

relative Luftfeuchtigkeit 6,3: 5 | 55% STUNDE

6,4 Energiequelle: AC220V, einphasig; Spannungsschwankung ist kleiner als ±10%; Stromversorgung: Grad des Vakuum 3KVA/4.5: -101kp | -50kp.

7. Umweltbedingungen

Das Gerät kann ohne Sperre unter den folgenden Umweltbedingungen funktionieren.

dynamische Temperatur von 7,1 Temperatur: 5-35℃

Lagertemperatur: 0-40℃

7,2 Feuchtigkeit 30-80% aber keine Kondensation.

7,3 sollten Salzgas, Schadgas des giftigen Gases nicht enthalten.

Staub 7,4 hat keinen leitfähigen Staub.

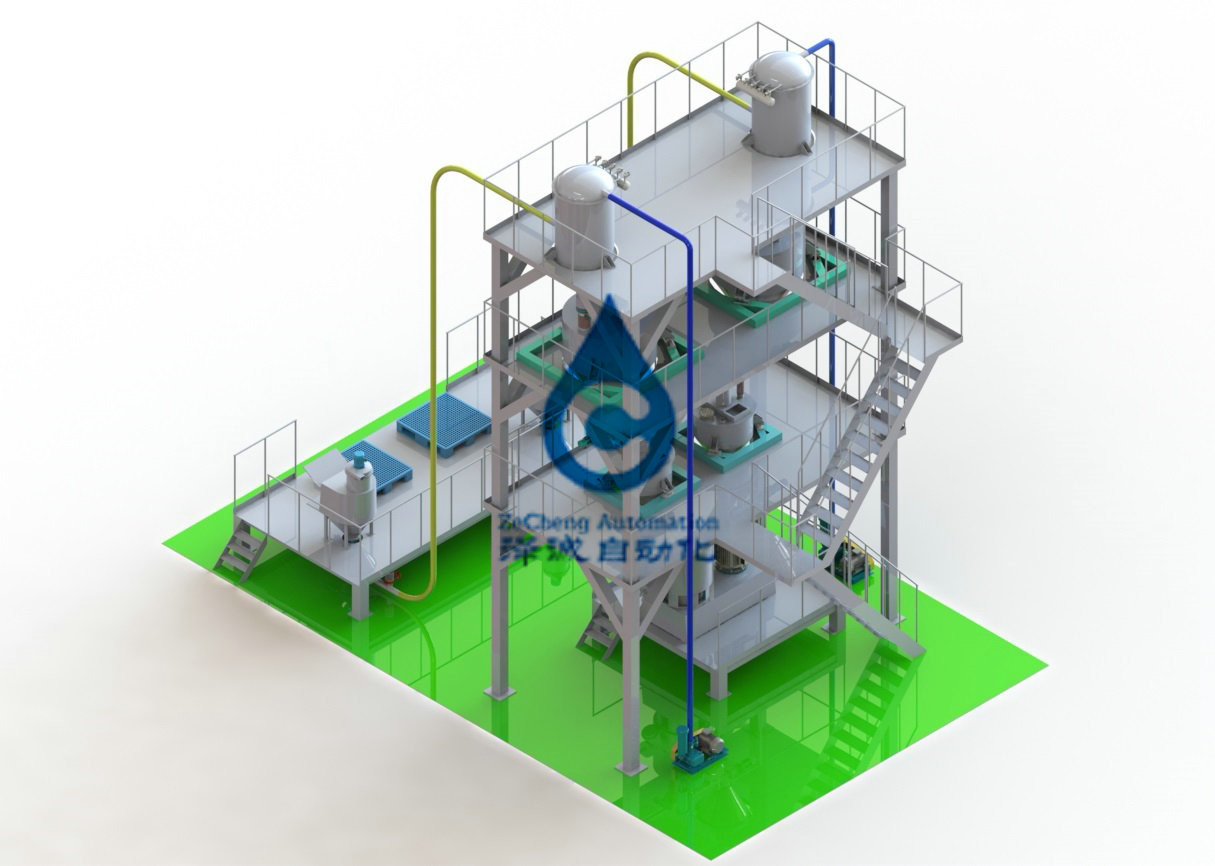

8. Schematisches Diagramm der Ausrüstung
