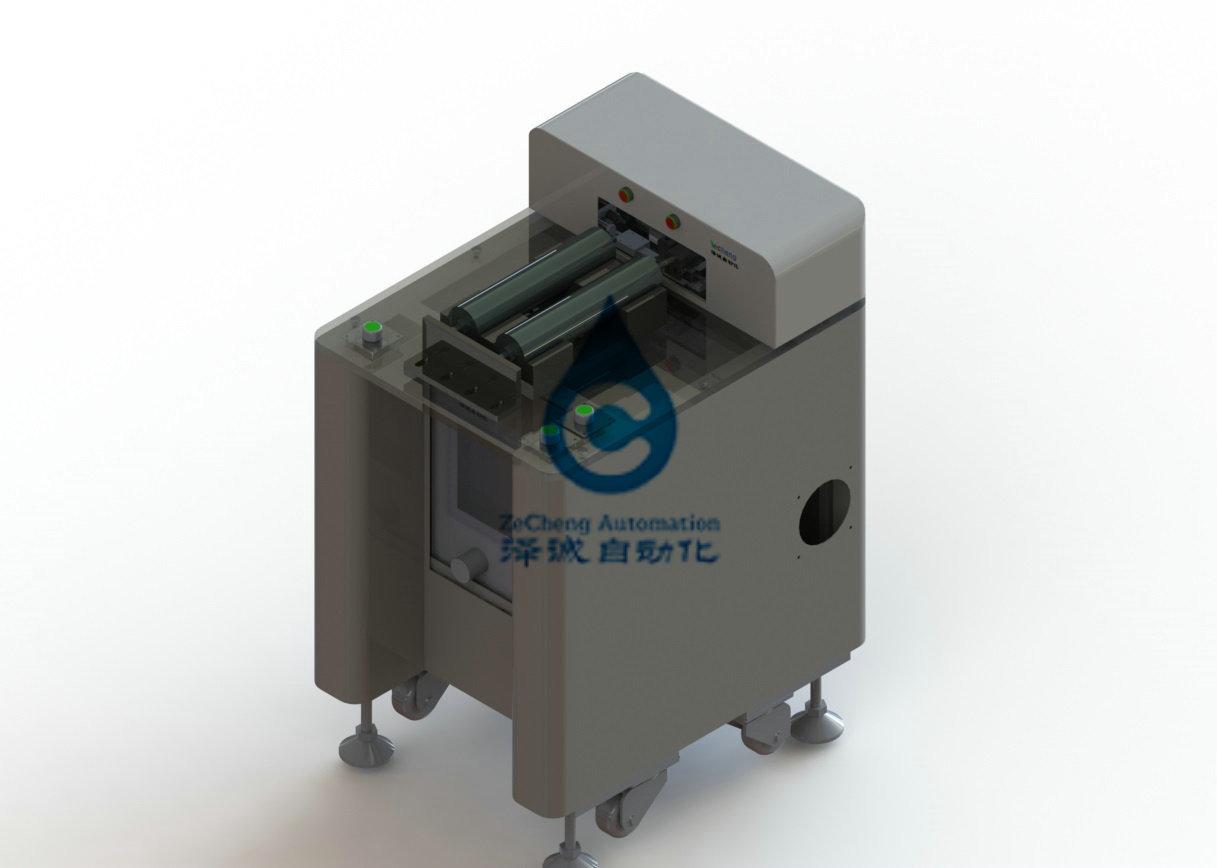

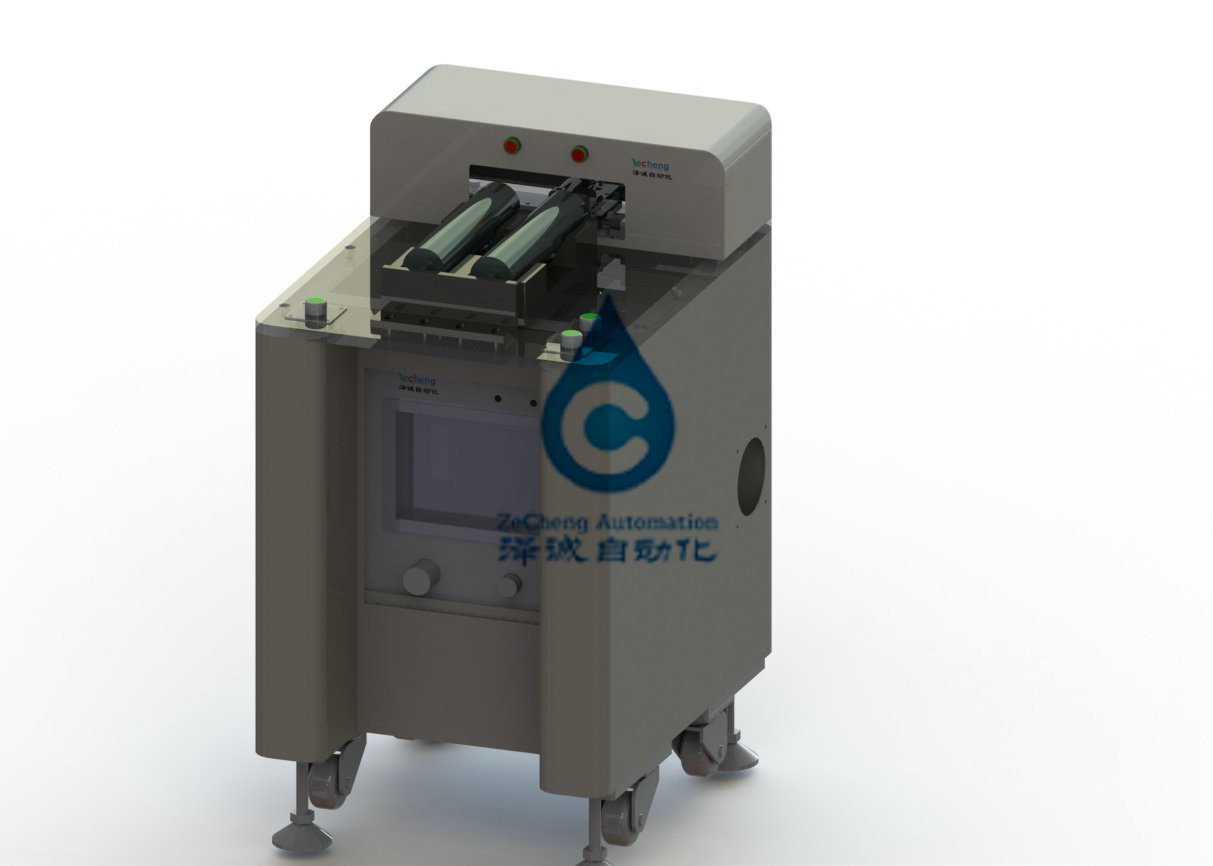

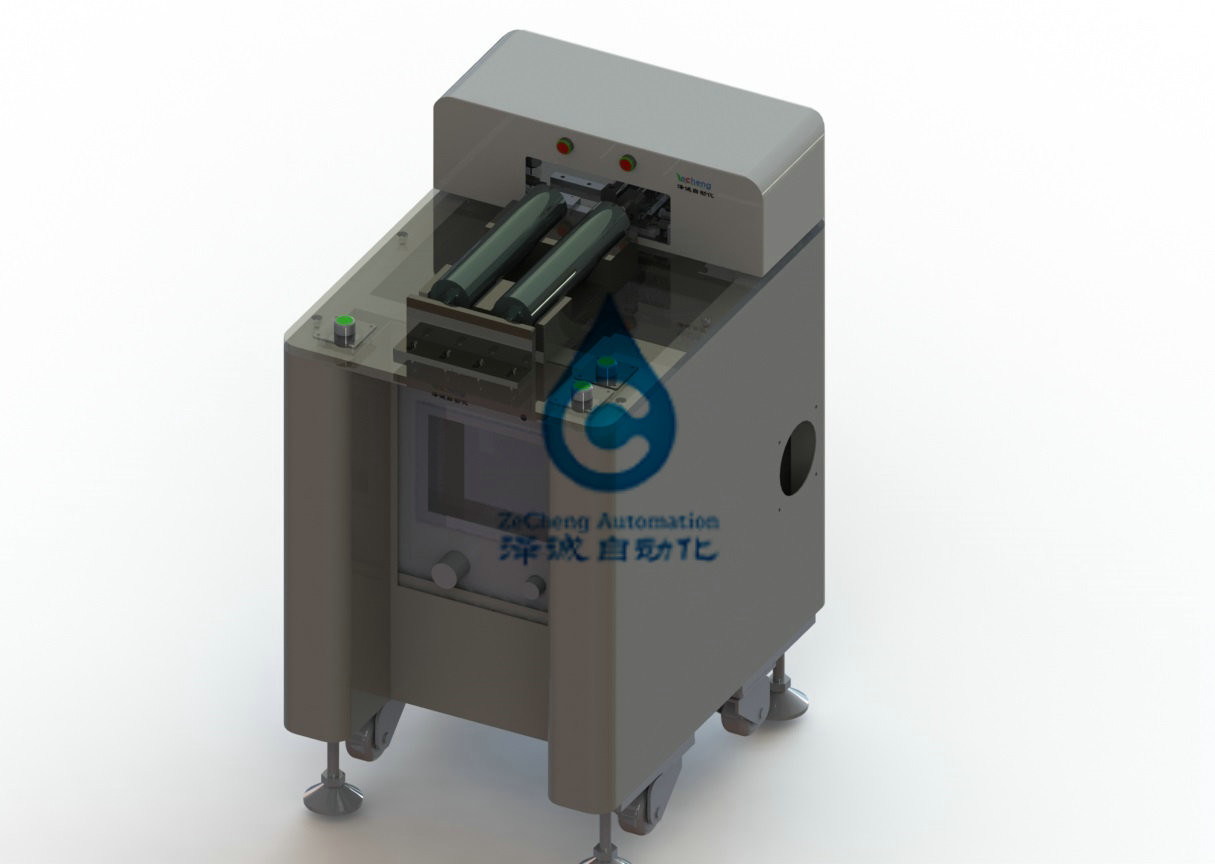

Große Rundzelle-flüssiger Einspritzungs-Maschinen-Differenzdruck-Leck-Detektor
1, Ausrüstungsname und technische Parameter
1,1, Lecksuchemaschine, diese Ausrüstung wird hauptsächlich für das Versiegeln von Entdeckung nach Laser-Schweißensoberteil von verschiedenen zylinderförmigen Batterien verwendet. Es nimmt das Prinzip der Differenzdruckentdeckung des Überdrucks oder des Unterdrucks an und ermittelt, ob es Durchsickern durch Durchsickernmenge gibt. Die externe Farbe der Ausrüstung ist warmes Grau 1C (internationaler Standard).
1,2 prüfen die Produktgröße
|
|
Stärke (Millimeter) |
Breite (Millimeter) |
Höhe (Millimeter) |
|
Produktion |
20 |
100 |
142 |
Anmerkung: das Gerät stützt Schaltung von Batteriemodellen mit Stärkestrecke 20-25mm, Breite von 90-100mm und Höhe von 130-170mm
1,3 technische Parameter
|
EINZELTEIL |
|
|
|
1 |
Leistungsfähigkeit |
≥17PPM (es hängt von der Vakuumzeit, von 2 Linien Leistungsfähigkeit) ab |
|
2 |
Energie |
0.9KW |
|
3 |
Entwurf (L*W*H) |
1700*500*1800 |
|
4 |
Dichtheitsprüfungsmodus |
Unterdruckdifferenzial |
|
5 |
Durchsickernberstdruck |
-90-0KPa |
|
6 |
MaßDichtheitsprüfungsgenauigkeit |
10Pa |
|
7 |
Kurzschlussprüfspannungsstrecke |
DC200-600V±2%; |
|
8 |
Kurzschlusstestwiderstand |
100K-10MΩ |
|
9 |
Kurzschlusstestgenauigkeit |
±5% |
2, Leistungsmerkmale
2,1 die Maschine ist für Unterdruckdurchsickernentdeckung und Kurzschlusstest der quadratischen Aluminiumoberteillithiumionenenergiebatterie passend.
Prinzip der Funktion 2,2 der Lecksuche: die Siegelkammer wird für Unterdrucktest unter der Zustand der Druckdifferenz zwischen nach innen und draußen benutzt. Wenn das Aluminiumoberteil schlechtes Schweißen und geringfügiges Durchsickern hat, kann die Entdeckungsgenauigkeit 1Pa durch den Präzisionsdruck-Sensor erreichen.
Test mit 2,3 Kurzschlüssen: schließen Sie Prüfvorrichtungsprüfspannung für DC200-600 kurz - v, justierbarer Widerstand für das 100-10 m Ω und mit einem Test nach Beendigung der Entladung der Anode und des Oberteils ist Funktion.
2,4 lokalisieren und klemmen 4 Batterien gleichzeitig fest und leiten Durchsickernentdeckung und schließen Test gleichzeitig kurz.
2,5 der Manipulator entfernen automatisch unqualifizierten Test (einschließlich Durchsickernentdeckung und Test der unqualifizierten einzelnen Batterie kurzschließen) in den überschüssigen Kasten.
5, Produktgebrauchsumwelt
Druckluft 5,1: 0,4 | 0.6mpa (4-6kgf/cm2), die Strömungsgeschwindigkeit von Druckluft ist 10L/min, und die Auslastung ist 50%.
5,2 umgebende Temperatur: 20 | 35℃.
relative Luftfeuchtigkeit 5,3: 5 | 55% STUNDE.
Stromversorgung 5,4: AC220V, einphasig; Spannungsschwankung ist kleiner als ±10%; Stromversorgung: 1KVA.
Berstdruck 5,5: 20-200kpa;
