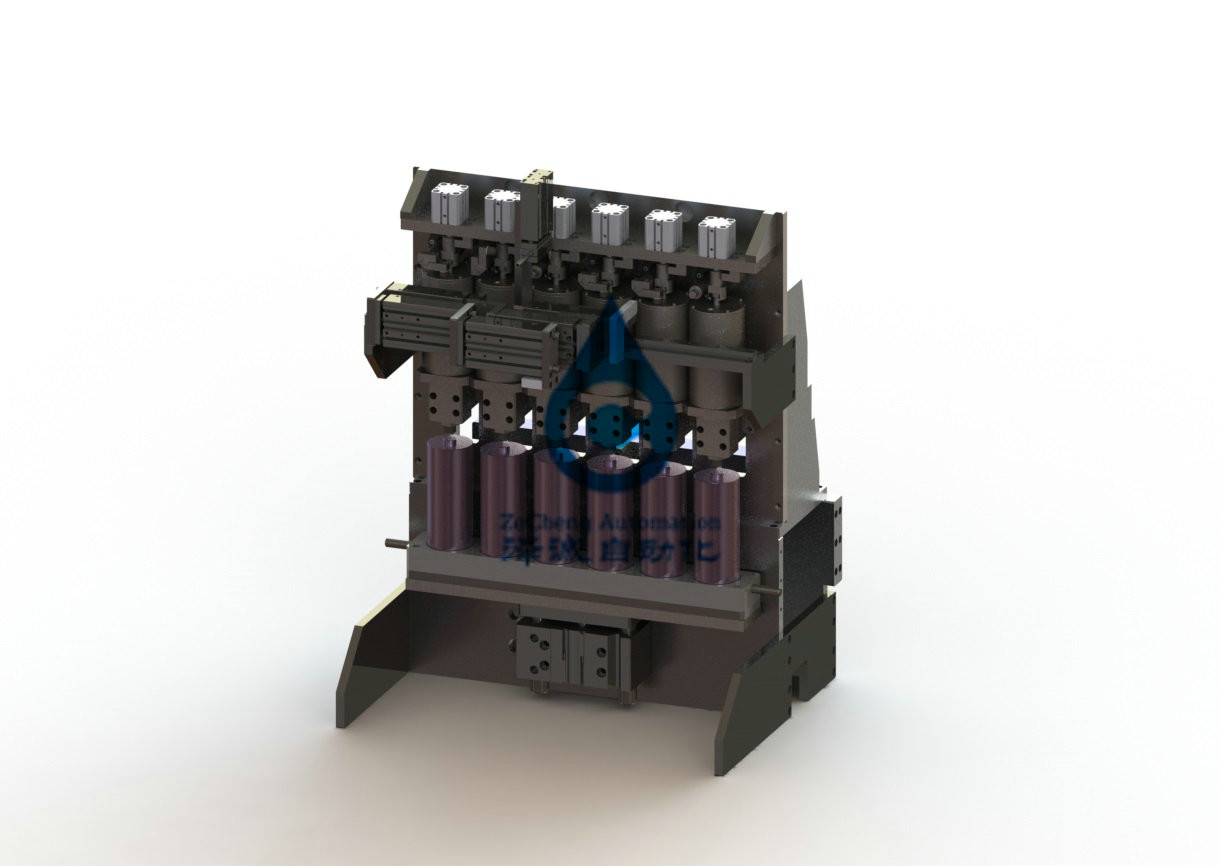

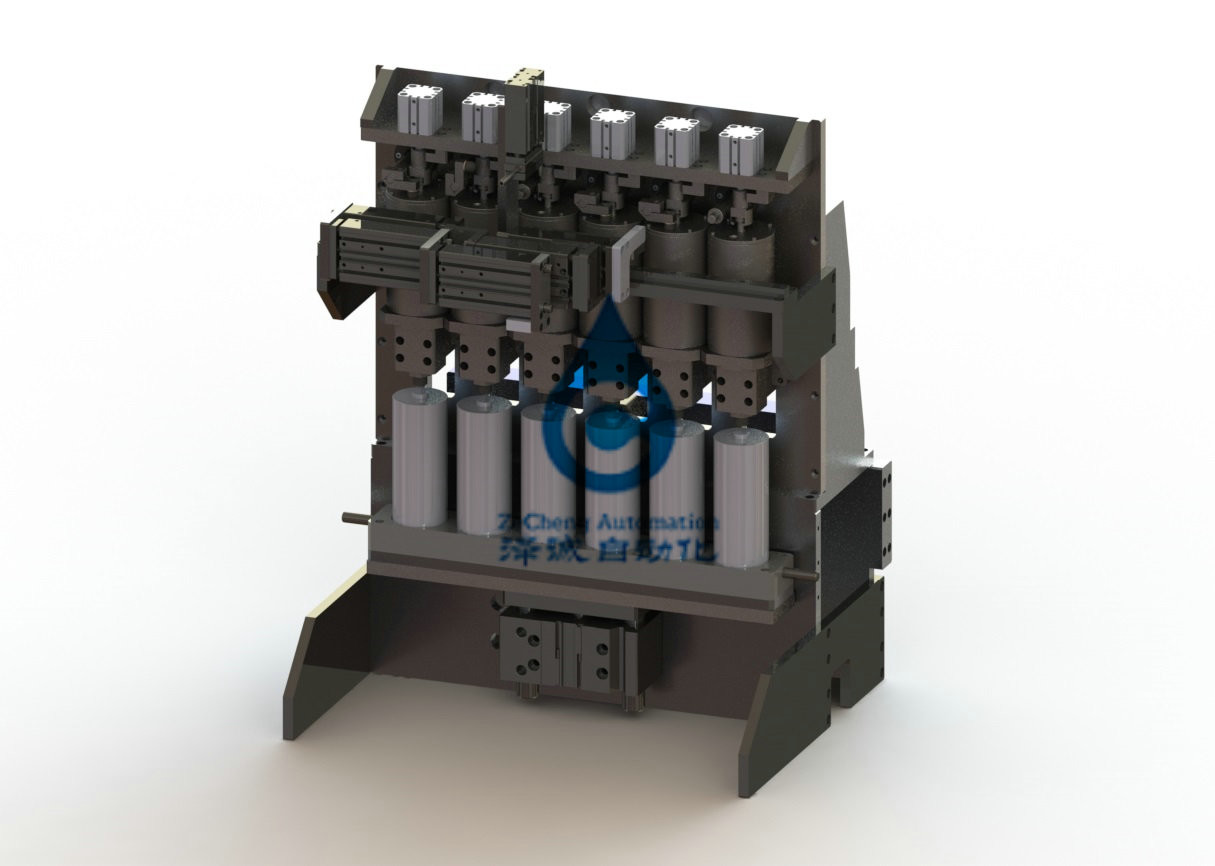

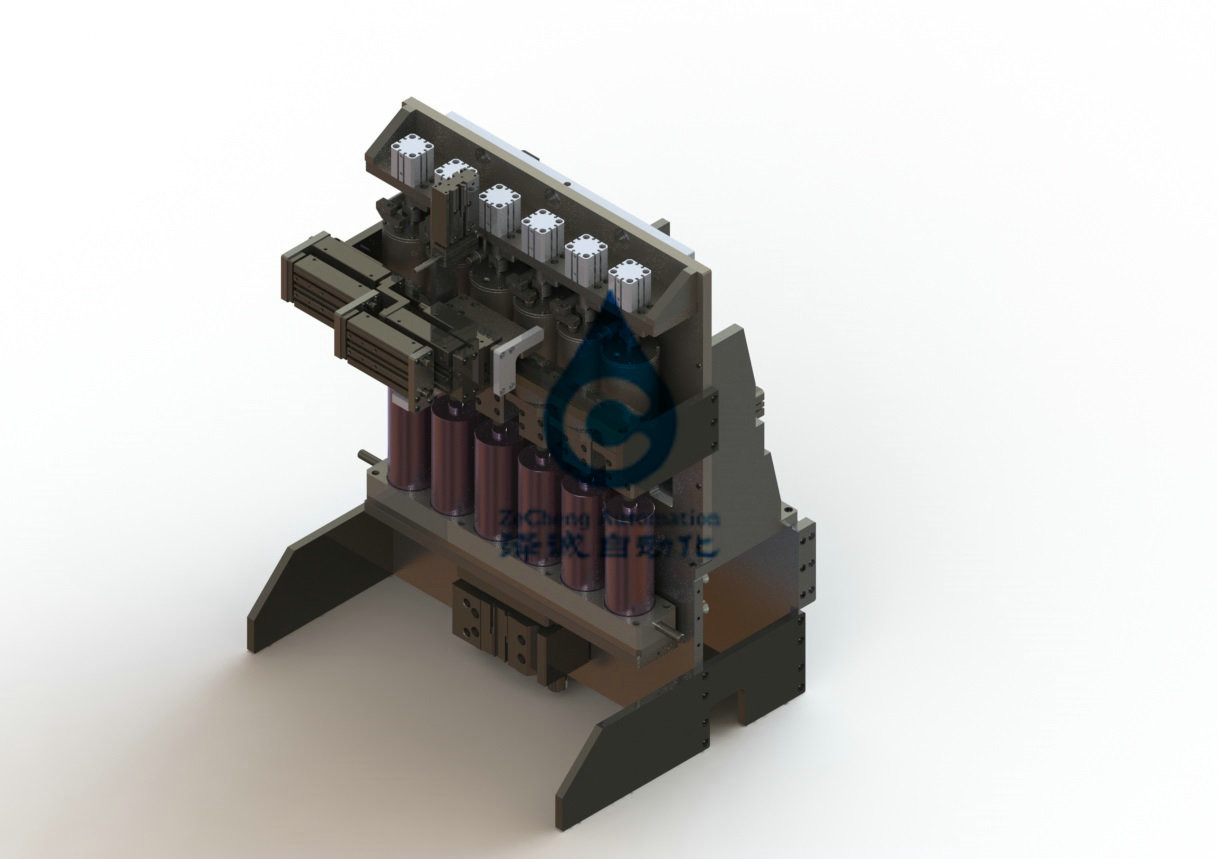

Lithium-Batterie-Fertigungsstraße-Superkondensator-flüssige Füllmaschine

Lithium-Batterie-Fertigungsstraße-Superkondensator-flüssige Füllmaschine

1. Die Ausrüstung wird für Elektrolyteinspritzung von Auftraggeber ultracapacitor und von automatischer Datenaufzeichnung benutzt.
Durchmesser 2.1.1: 60mm; L = 40 Millimeter bis 170 Millimeter

Einspritzungsloch mit 2.1.2 Flüssigkeiten: 3.3mm;

Elektrolyt 2.1.3: lösliches Acetonitril plus elektrolytisches Salz.

2,2. Gummistopfengröße: 3.3mm, Material EPDM.

2,3. Gewicht des Produktes vor flüssiger Einspritzung: Max350g;

3. Prozessanforderungen und Parameter

3,1. Vakuuminjektionsverfahren wird angenommen und der Prozess ist, wie folgt: Bodenluftabsaugung des Kondensator → Vakuumgrads erreicht Stellung → Einspritzung des Elektrolyts 50Pa→

3,2. Flüssiges Einspritzungsvolumen 0-200g kann justiert werden.

3,3. Flüssige Einspritzungsgenauigkeit ±1g

3,4. Flüssiger Injektionswirkungsgrad: ≥1.5 PPMs (Vergleichskörper: 3000)

3,5. Flüssiges Einspritzungsvolumen CPK > 1,0

4. Materialbedarf

4,1. Es hat die Funktionen des Vakuums pumpend, quantitative Einspritzung des Elektrolyts und drückt schnelle Einspritzung, unter der die schnelle Einspritzungsfunktion des Drucks vorgewählt werden kann und der Druck eingestellt werden kann

4,2. Der minimale Vakuumrohrdurchmesser ist- nicht kleiner als 12mm, und das Hauptrohr ist nicht kleiner als 25mm

4,3. Die Vakuumröhre ist nur in Verbindung mit dem Produkt, nicht das Elektrolytfach.

4,4. Da der Elektrolyt einfach ist, nach jeder Einspritzung, das ganze Einspritzungssystem zu kristallisieren wird gesäubert mit Hochdruckgas automatisch.

4,5. Die Gesamtdichtungsleistung der Ausrüstung ist gut, und die Leckrate wird angefordert, ≤1×10-6 mbar*l/s. zu sein. Die Dichtwirkung wird durch den tatsächlichen flüssigen Einspritzungseffekt ausgewertet.

4,6. Die Ausrüstung wird in der Handschuhschachtel betrieben. Die Höhe der Handschuhschachtel ist abhängig von dem tatsächlichen Raum.

4,7. Operationsanforderungen: manuelle Fütterung der Ausrüstung, Ausrichtung des flüssigen Einspritzungslochs, automatische Vakua, flüssige Einspritzung, manuelle Fütterung nach flüssiger Einspritzung.

manuelle Fütterung der Ausrüstung 4.7.1 und Ausrichtung des flüssigen Einspritzungslochs: der Operationsprozeß nimmt die in Position bringende Werkzeugausstattung an, und der Kondensatorauftritt und das Flüssigkeitseinspritzungsloch können nicht geschädigt werden

automatische Einspritzung des Vakuum 4.7.2:

genaue Dosierpumpe 4.7.2.1 wird für flüssige Einspritzung des Kondensators benutzt, ist die flüssige Einspritzungsmenge von 0 zu 200g justierbar, und die flüssige Einspritzungspräzision wird garantiert, um ±0.5g zu sein;

4.7.2.2, welches das flüssige Einspritzungssystem mit einem flüssigen Speicherpufferbehälter (außerhalb der Handschuhschachtel), der Füllstand des Elektrolyts versehen wird, ist- sichtbar, und der Druck wird konstant gehalten. Die Kapazität des flüssigen Speicherpufferbehälters ist- keine weniger als 2 Liter.

4.7.2.3 der erreicht zu werden Vakuumgrad, bevor flüssige Einspritzung vorgewählt werden kann, -100-10kpa ist optional.

4.7.2.4 kein Elektrolyt wird während der flüssigen Einspritzung gesprüht oder geleckt.

justierbare Standzeit 4.7.3: um die Einspritzzeit zu verringern, behält das Gerät die Funktion der unter Druck gesetzten schnellen Einspritzung.

Handbuch 4.7.4, das nach flüssiger Einspritzung löscht: einfach und bequem für Be- und Entladung

4.7.5 das Gerät hat die Funktionen automatischen wiegenden und Ablesen, qr Codes, die das flüssige Einspritzungsvolumen zusammenbringen können, des Wiegens zu verdoppeln und kann zu EXCEL ausgegeben werden und gespeichert werden. Wenn das zweite Wiegen die Bedingungen erfüllen nicht kann, klingt das Gerät automatisch und helle Warnung und verhindert automatisch Fehler. Nach manueller Reinigung wird die folgende Batterie mit Rot in EXCEL-Ertrag gewogen und markiert.

4,8 andere Leistungsanforderungen

4.8.1 alle pneumatische Standardteile der Ausrüstung benutzen das Barometer und das Vakuummessgerät von MPa und von KPa im metrischen System.

beeinflußt sich angemessener Strukturentwurf des Gerätes 4.8.2, Stationsoperation nicht.

4.8.3 während des flüssigen Einspritzungsprozesses der Ausrüstung, der Elektrolyt wird nicht heraus spritzen lassen. Die Materialien, die in der Ausrüstung benutzt werden, müssen zum Elektrolyt korrosionsbeständig sein (Anmerkung: lösliches Acetonitril). Insbesondere sollte der flüssige Einspritzungsbereich transparente korrosionsbeständige Materialien benutzen.

4.8.4 der Auftritt der Ausrüstung ist sauber, schön und einfach zu benützen.

4.8.5 die Ausrüstung ist stabil, zuverlässig und einfach instandzuhalten und zu reparieren.

4.8.6 während der Operation der Ausrüstung, Defekte wie Kondensatoroberflächenkratzer werden nicht verursacht.

4.8.7 das Vakuumröhreteil wird mit Elektrolytfiltergerät ausgerüstet, das benutzt wird, um Elektrolyt zu filtern und die Vakuumpumpe zu schützen.

der 4.8.8 Vakuumrohrverbinder wird mit Vakuumpumpe zusammengebracht

4.8.9 verringern elektronische Bauelemente soweit wie möglich in der Handschuhschachtel, und die Teile mit elektrischer Steuerung müssen anti-explosive und rostfeste Schutzfunktion haben

Ersatz 4.8.10 der Ausrüstung zerteilt für einfache Operation in der Handschuhschachtel

4.8.11 das Gerät hat eine DreiFARBanzeigelampe in der oberen linken Ecke, die den Gerätstatus anzeigen kann

Ausrüstung 4.8.12 wird mit Handschuhschachtel angeschlossen (spezifische Anforderungen der Rohrleitung, des Stromkreises, der Schnittstelle, des etc.)

4.8.13 Anlagenkonfigurationsanforderungen: der Touch Screen der Ausrüstung ist kunlun tongtai Marke, und der PLC ist OMRON, Mitsubishi oder Panasonic-Marke. Pneumatische Komponenten unter Verwendung SMCs.
5. Arbeitsbedingungen der Ausrüstung

Stromversorgung 5,1: 5es-adrig dreiphasigsystem: einphasiges AC220V, Spannungsschwankungsstrecke: ± 10%;

5,2. Druckluft: 0.4-0.6mpa;

5,3 umgebende Temperatur: 20-35℃;

5,4. Relative Luftfeuchtigkeit: 30-55% STUNDE;

5,5 dort ist kein Schadgas, Flüssigkeit oder explosives Gas auf Standort.
6. Organisationseinleitung

5. Zusammenarbeitsverpflichtung
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
