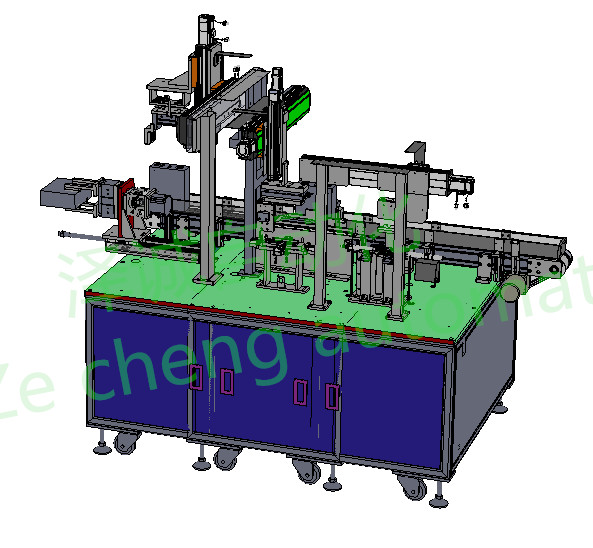

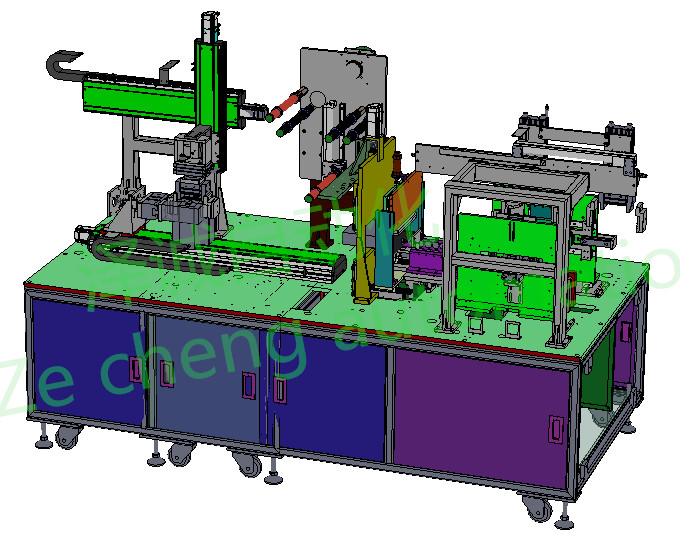

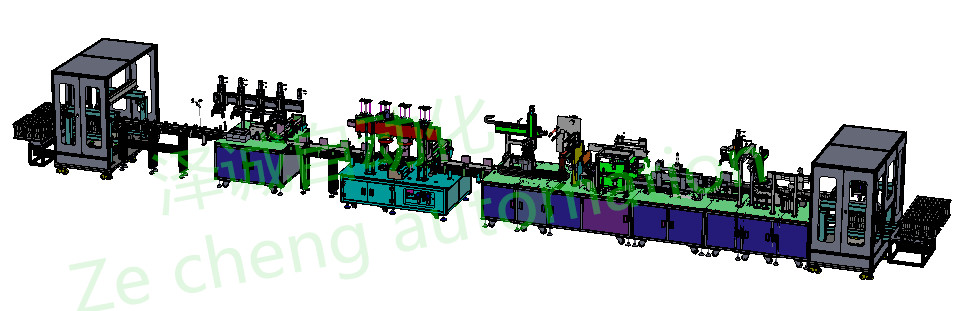

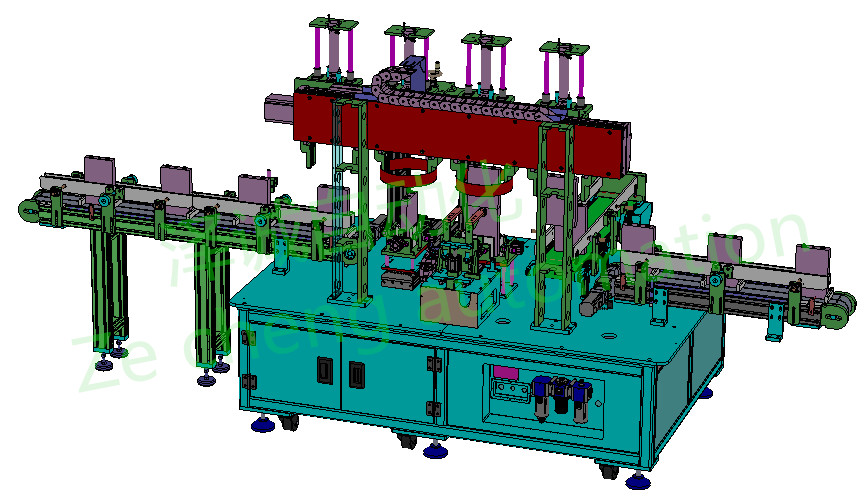

Lithium-Ion Battery Production Line Plasma-Reinigung und gummieren Ausrüstung
1. Gerätfunktionen
Hauptsächlich für das überzogene Aluminiumoberteil des quadratischen Batterieoberteils, einschließlich Batterie automatisch von der Rohstofffütterung, von der Größe, vom Gewicht, von der Stärke, von der Plasmareinigung, von der Oberteilmembran, vom Isolierungstest, von den Stockisolierungsscheiben, den Scan-Code, schneiden sind zu löschen in die Platte, in das etc., diese beschichtende Linie für die automatische Beschichtungslinie, dort unqualifizierte Batterieausflusskanäle, in Verbindung stehende PrüfungsDatenaufzeichnung.
2. Prozessanforderungen
Grundlegende technische Parameter der Ausrüstung:
| Projekt | Technische Daten | Anmerkung |
| Die Leistungsfähigkeit von | P 6 PPMS | |
| Der Ertrag | 99% | Die Schadenrate der Batterie ist kleiner als 0,1%. Die Defektrate des Klebstreifens ist mehr als 97% nach Reparatur. |
| Rate des Kornes oder der Bewegung | 95% oder höheres |
3. Spezifikation und Größe des Filmes und der Isolierungsdichtung
| Der Name des Materials | Gestrichenes Papier | Isolierungsdichtung |
| Ankommende Weise | Volumen | Scheibe |
| Das Material | HAUSTIER | HAUSTIER |
| Farbe | Blau | schwarz |
| Von der Papiersorte | Es gibt kein | Es gibt |
| Die Maße | (1) 200000 Millimeter * 215 Millimeter * 0,11 Millimeter, (2) 200000 Millimeter * 185 Millimeter * 0,11 Millimeter | 190.3mm*51mm*2.65mm (Länge einschließlich 20mm trennte Papierohr) |
| Hohe Temperatur beständig | ℃ 100 | ℃ 110 |
| Kernwicklungsdurchmesser | Die 76,2 Millimeter | - |
| Spulendurchmesser | 350 Millimeter (maximal) | - |
| Spulenlänge | 185 Millimeter/215 Millimeter | - |
| Gewicht/Quantität | 10 kg/roll oder weniger | 3000 Stücke/Karton, geschätzter Karton des Gewichts 10KG/ |
| Abschnittausrichtung des ankommenden Materials | 0,5 Millimeter oder weniger | - |
| Dehnfestigkeit | P 80 n/25 Millimeter | - |
| Auftritt | Keine Blase, Degummierung | Keine Adhäsion zwischen ankommenden Lamellenmaterialien |
4. Batterie, die Anforderungen wiegt
Vor wiegendem jedem, sollte die elektronische Skala bis null automatisch zurückgehen, und die Entdeckungsdaten sollten mit dem BatterieStrichkode automatisch gesprungen werden. Nach Daten der elektronischen Skala ist, sammeln Daten stabil. Erschütterung der elektronischen Skala sollte während des Prozesses vermieden werden. Gleichzeitig wird das ehemalige Daten im System wiegend genannt, um den Unterschied zwischen den ehemaligen und ehemaligen wiegenden Daten zu beurteilen. Wenn die Daten nicht am Ausfall der elektronischen Skala gelesenes liegen können, sollte sie zu arbeiten aufhören und die Ausrüstung sollte eine Warnung geben.
5. Stärkeentdeckungsanforderungen
1) die Batterietestplattform und die drückende Platte erfüllen die Härtebedingungen, die durch den Berstdruck erfordert werden, und die Oberfläche ist von der Deformation, vom Schaden, vom Kratzer, vom Rost und von anderen Phänomenen frei. Wenn die Stärke der Batterie gemessen wird, wird die Batterie zuerst gedrückt und geprüft dann mit einem Hochpräzisionsverschiebungs-Sensor.
2) im Verhältnis zu den zwei messenden Oberflächen für Stärketest, sollten Schraubenlöcher oder zylinderförmige Löcher mit Installationsgriffen, anhebenden Ringen und anderen anhebenden Anlagen installiert sein, um Maß, zu bearbeiten zu erleichtern.
3) der Druck hat Warnungsüberwachungsgerät, das Regelung verwirklichen kann. (die Stärkerichtung BENUTZT den elektrischen Zylinder-Antrieb, um den Druck zu steuern und hat die Druck-Sensor-Feedbackkraft).
6. Plasmareinigungsanforderungen:
1) Plasmareinigungsparameter können justiert werden; Zwei große Seiten und zwei Seiten der Reinigungsbatterie (reservierte Station für das Säubern der Grundfläche), die Ausrüstung ist reserviert, damit den Auspuffausgang, die Auspuffausganggröße nach dem Käufer und der Reinigungshersteller die zusätzlichen Anforderungen bestimmt.
2) die Oberflächentemperatur der Zelle während der Reinigung übersteigt nicht 60℃.
7. Umschlaganforderungen
1) schlagen Sie Anfänge von der Seite ein, und der blaue Film auf vier Seiten (zwei große Seiten und zwei Seiten) wird mit den Spitzen- und Unterkanten gefaltet. Der Mechanismusentwurf sollte die technologischen Bedingungen des Beginnens erfüllen einschlagen auf der Unterseite und fünf Seiten (einschließlich Unterseite).
2) es sollte kein offensichtliches Versetzen, Verwerfen, Blase, Falte, Batteriedurchsickern und andere unerwünschte Phänomene auf jeder Laminierungsoberfläche nach der Umhüllung geben. Die Details sind, wie folgt: (1) schlagen die Blasen, die in erzeugt werden, Prozess ein: der Durchmesser von schlagen Oberfläche (4 Seiten) ist kleiner als 3mm ein, die, 3 bis 8mm erlaubt werden, der Durchmesser annehmbar sind, der größer ist, als 8mm nicht, der untere Durchmesser ist kleiner erlaubt wird, als annehmbare 3mm, 3 bis 8mm 1 erlaubten; Erlauben Sie nicht das blauer herausgestellte weiße Oberteil des Filmes Schaden; Die blaue Filmpaste ist nicht nah, zu einen Abstand, das Ende zu führen des blauen Filmes und blauer Film zwischen der Länge des Nichtstockes ist kleiner als 10mm; Unterer Rand verworfen: nicht gewährt; Die Ungleichheit verursachte durch Falten auf der blauen Filmoberfläche: jeder Streifen ist kleiner als 2mm in der Breite, weniger als 10mm in der Länge und nicht mehr als 3 Streifen zahlreich; Der blaue Film des Pfostenspalten-Randes verwarf sich: blauer Film wird nicht den Rand verlassen gelassen zu lang verursacht durch die blaue Filmvorwölbung des Pfostenspaltenrandes mehr als der Pfostenspaltenchef; Nach der Filmoberflächen-Streifenspur des Umschlags blauen: nicht gewährt.
3) das faltende Maß der Oberfläche von schlagen ist bis 3mm ein, kann der faltende Rand die Seitenwand der Pfostenspalte nicht klettern, und der zweidimensionale Code wird nicht umfasst. Seitenfaltendeckung 4-5mm, untere Faltengröße (Seite) 10-15mm.
4) es gibt ein automatisches Entdeckungsgerät für Papiermangel. Fütterungszeitverlust sollte die Bedingung von 6ppm von Produktions-Leistungsfähigkeit der einzelnen Zeile erfüllen.
5) der klebende Druck und die Position können justiert werden, um die zugeschalteten Bedingungen von 54173200 und von 54173170 zu erfüllen.
8. Isolationsmessungsanforderungen
1) die Isolierungsleistung der eingeschlagenen Batterie wird unter der Zustand der Verdichtung vier Seiten (breite Oberfläche und schmale Oberfläche) geprüft.
2) wählen Sie beständige Ausrüstung der Isolierung „chroma19032“ und der Spannung. Sie kann die Kombination und den ununterbrochenen Test der Spannung und des Isolationswiderstandes gleichzeitig verwirklichen. Der Berstdruck, die Prüfspannung, der Festpunktstrom und die Testzeit können justiert werden.
3) kompatibel mit Schalter 54173200 und 54173170.
9. Anforderungen für die Befestigung von Isolierungsdichtungen
1) ziehen Sie weg dem Nichtstockpapier ab und kleben Sie es auf die Oberseite der Batterie.
2) das Isolierungsblatt wird fest ohne sich zu verwerfen, Schwellen oder Schaden geklebt; Fütterung die ohne Unterbrechung kann verwirklicht werden; Adhäsionsgenauigkeit ±0.5mm.
3) Fütterungsfrequenz sollte in der Lage sein, die Bedingungen der Brennstoffaufnahme von Zeit der Frequenz ≥1h/zu erfüllen und hat die Funktion der Verfehlung der materiellen Warnung.
2,12 das Gerät hat die Zählfunktion, die die Gesamtzahl der Produktion in jeder Verschiebung und die kumulative Gesamtzahl der Produktion notieren kann. Der Betreiber kann die oben genannten Daten nicht ändern, also kann Kennwortschutz erzielt werden.
2,13 während der gesamten Operation der Batterie, kein Schaden der Batterie oder der Batterieoberfläche, die durch Batterieabbruch oder -kratzer verursacht werden, treten auf.
2,14 der Ersatz der entsprechenden Spannvorrichtung können den Kleber aller Arten Batterien innerhalb des erforderlichen Größenbereiches verwirklichen, und der Ersatzzyklus ist kleiner als 1 Tag.
Zusammenarbeitsverpflichtung
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
