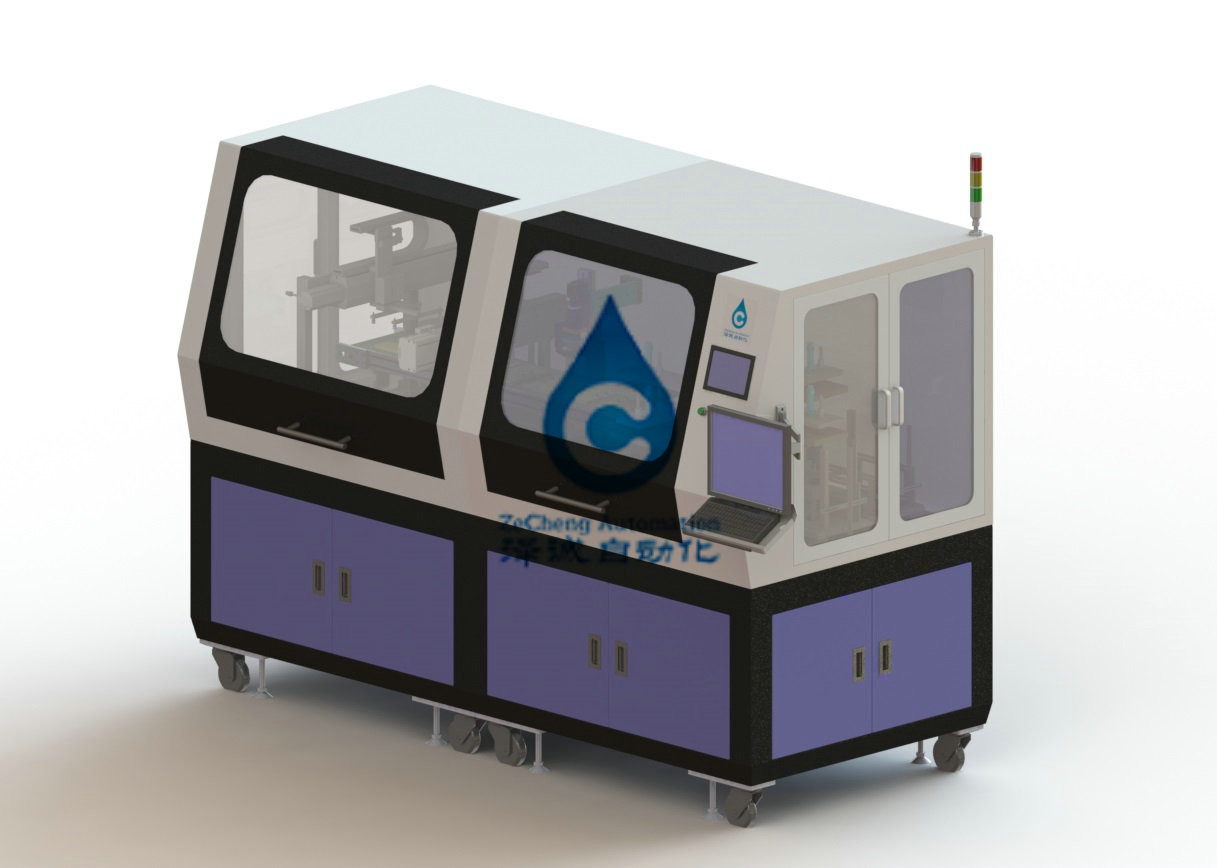

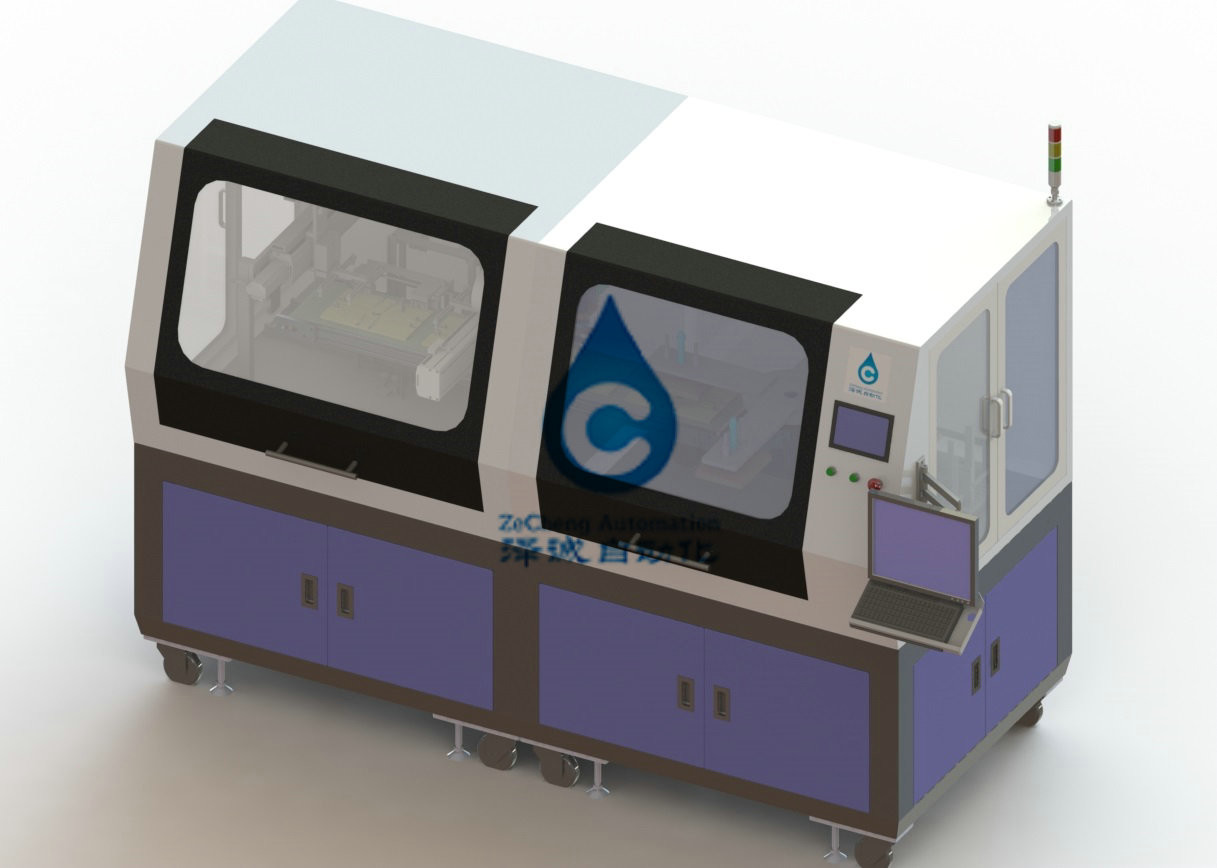

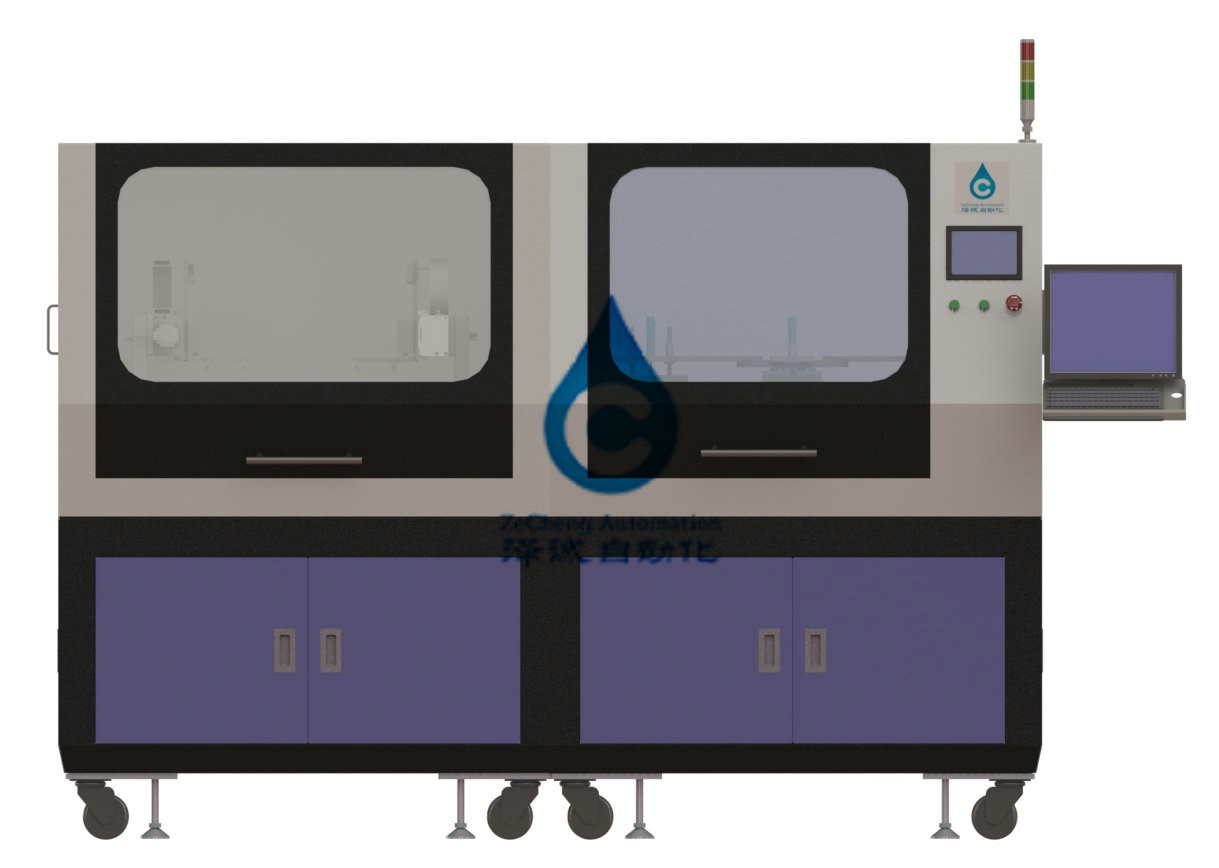

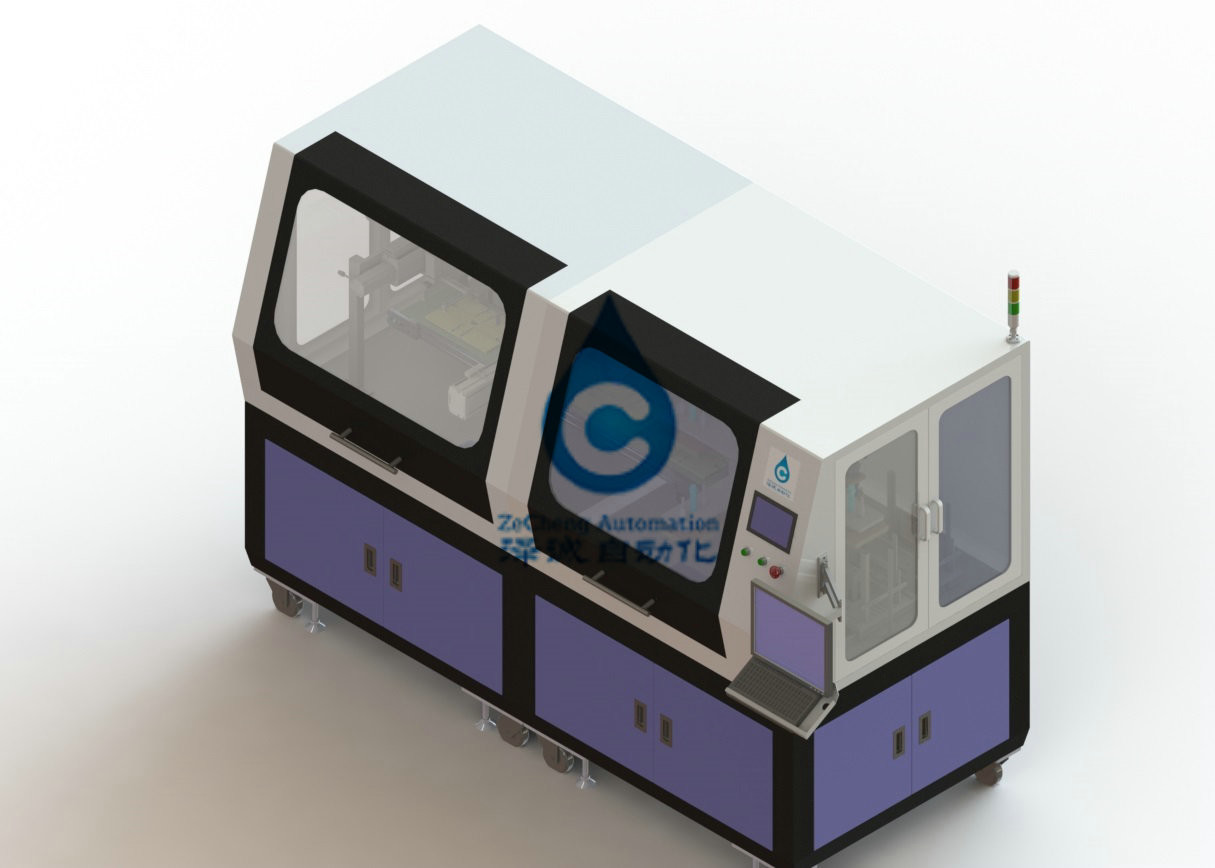

1, Entwurfsanforderungen der Qualitätsinspektionsmaschine für Batterieelektrode:
1.1. Diese Ausrüstung ist für Lithium-Batterien, Lithiumeisen-Phosphatbatterien, Lithiumeisenbatterien, Nickel-Cadmiumbatterie, Nickelzinkbatterie, Nickel-Eisen-Batterien, Superkondensatoren passend und Oberflächenbeschaffenheitsentdeckung anderen neuen Energiebatteriepolschuhs, unter Verwendung des CCD-Darstellungsprinzips, der Batteriepfosten im Pulver, Kratzer, Sprung, Oberflächenbeschaffenheit hat ein Problem wie vorgewähltes Probenahmeblatt, qualifiziertes Produkte gesammeltes Material im Kasten.
2, technische Parameter der Ausrüstung
|
Technische Daten Einzelteil |
ZCCF02A |
| Vakuum | ≤-88KPa |
| Gesamtleistung (Kilowatt) | AC220V, 50HZ 3KW |
| Normale Betriebsleistung (Kilowatt) | AC220V, 50HZ 2KW |
| Das Gewicht | 1.5T |
| Gerätrotationsrate | 95% |
| Ausrüstungsdurchlaufrate | 99,5% |
Pfostenscheiben-Erfassungssystem CCD-3: CCD-Darstellungssystem wird angenommen, um die Batteriepfostenscheibe zu ermitteln. Der Entdeckungsinhalt ist wie folgt.
4, Hauptausrüstungskomponenten
Diese Ausrüstung VERWENDET hauptsächlich CCD-Darstellungsprinzip, um Fotos auf der Oberfläche des Pfostens zu machen und vergleicht es mit dem Standardpfosten, um zu urteilen, ob sie oder nicht qualifiziert wird. Wenn es keinen Pfosten gibt, kann der materielle Kasten automatisch geschaltet werden. Der Manipulator saugt das Pfostenblatt vom materiellen Kasten auf und dreht es 90 Grad. CCD ermittelt die Unterseite des Pfostenblattes und dreht sie 90 Grad. Qualifizierte Produkte fahren fort, sich auf dem Förderband auf die oben genannte Entdeckungsstation, nach der Entdeckung zu verschieben, die automatisch zur Entladungsstation, qualifizierte Produkte in den materiellen Kasten, unqualifizierte Produkte in den überschüssigen Kasten geschickt wird.
5. Umgebungsbedingungen
Stellen Sie bitte das folgende Energiemedium zur Verfügung
5,1 die Stromversorgung
5.1.1 Spannung AC220V± 10%
5.1.2 Frequenz 50 Hz + 1 Hz
5.2. Temperatur: Temperatur 5-35℃Storage: 0-40℃
5.3. Luftquelle: 0.4-0.6mpa
5,4 Feuchtigkeit 30-80% aber sollte nicht befeuchten.
5,5 dort ist kein Schadgas, Flüssigkeit oder explosives Gas auf Standort
5,6 Ausrüstungsfarbanforderungen: entsprechend der Farbplatte oder der Farbzahl, die von Partei a zur Verfügung gestellt wird, ist der Computer weiß.
