1, Ausrüstungsbeschreibung:

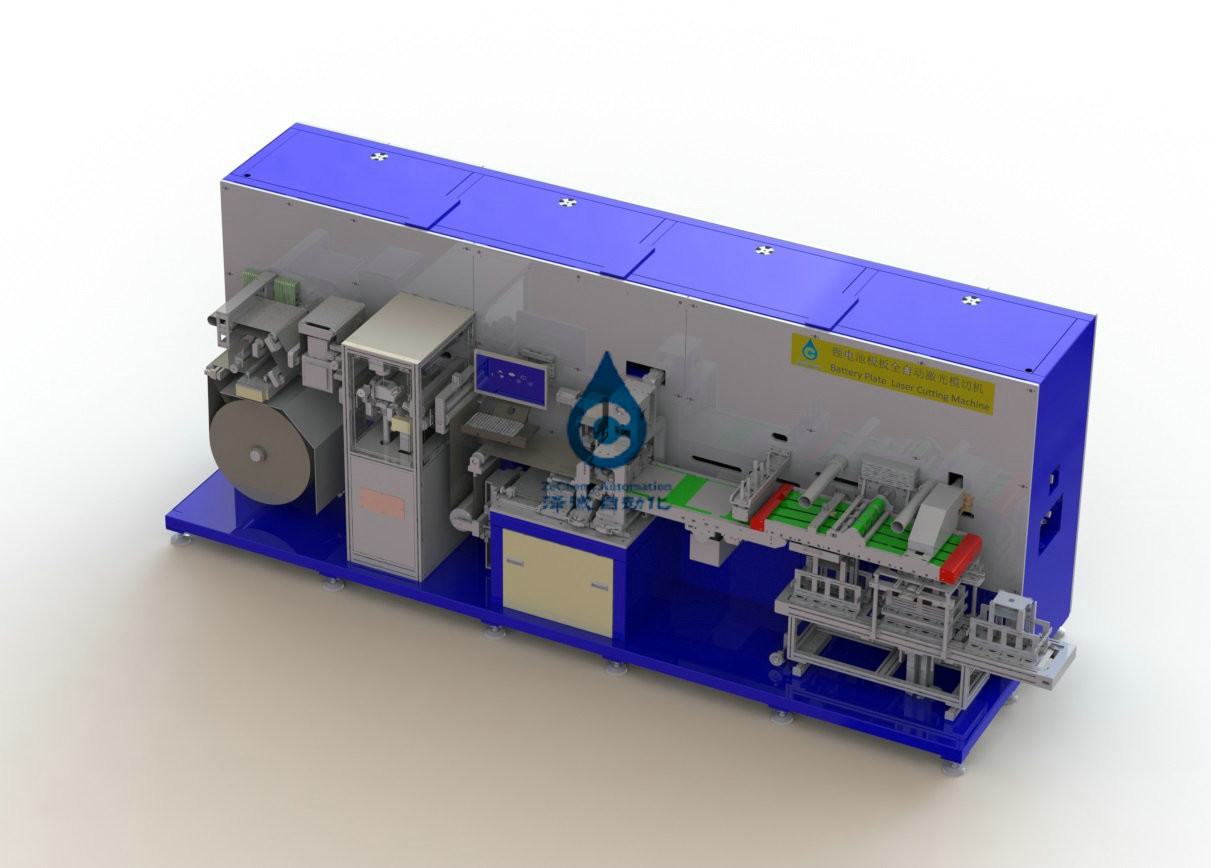

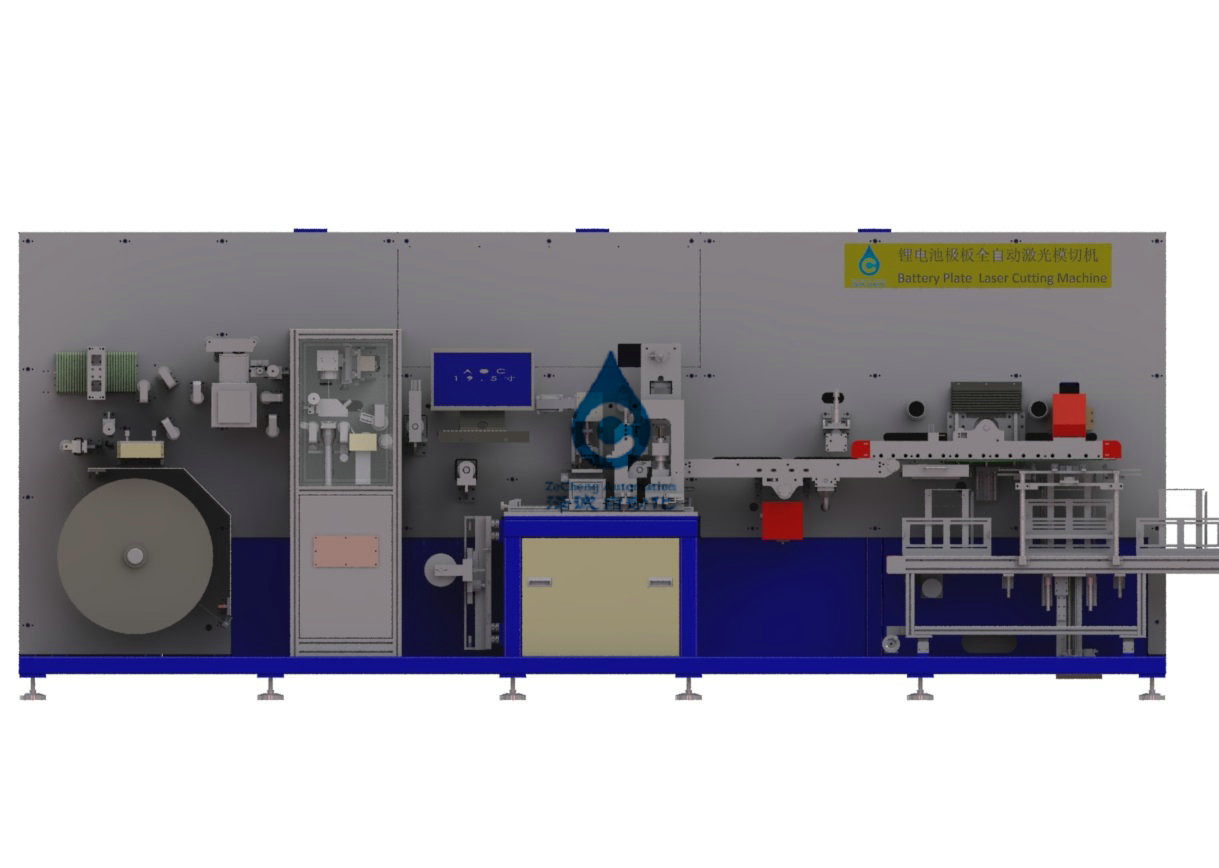

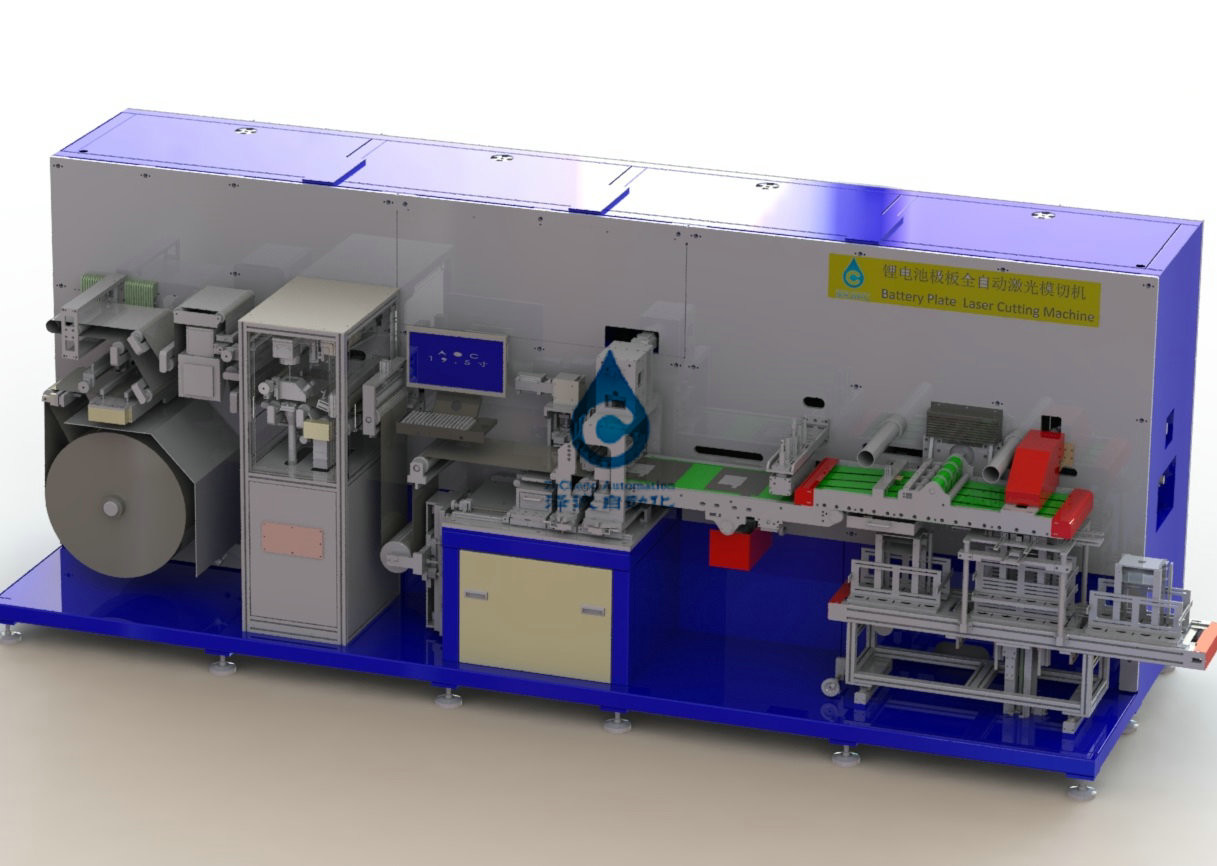

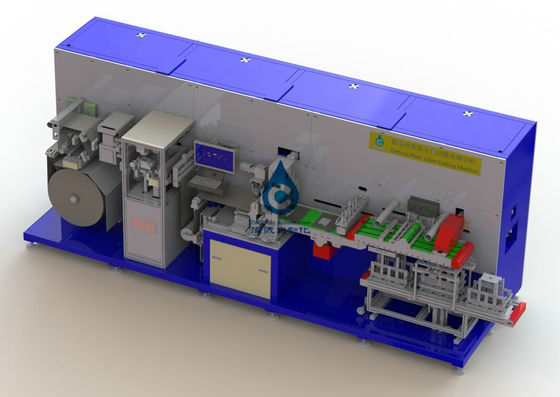

Profil der Ausrüstung 1,1: Diese Ausrüstung schließt den Laser-Chip ab, der Prozess von lamellierten Lithium-Ionen-Batterien schneidet und schneidet das ununterbrochene Spulenmaterial in einzelnen Chip. Der künstliche Rollenpfosten, der die aufblasbare Welle installiert war zum Gerät, das Gerät setzte rollt automatisch, das Volumen und korrigierte Mechanismus des Walzens, um die automatische Anpassung weiterzumachen, und steuert die Spannung des Polschuhs durch das Spannungskontrollsystem, Servomechanismus wird transportiert zum Laser-Ausschnittplattenstandort, der Laser ist extrem die Ohrausschnittformung und schnitt Standort mit einem Trennmesser für Blatt, schnitt in Einzelpolschuh, dann zur Entstaubung des Einzelpolschuhs, durch Oberflächenbeschaffenheit und Maß der CCD-Entdeckungsplatte, schlechtes Produkt ist in den überschüssigen Kasten, nicht übereinstimmendes Material wurde gesendet zum materiellen sammelnden Kasten gefallen worden.
2, Bereich der Ausrüstungsanpassung und technische Parameter
2,1 die Spezifikation von anpassungsfähigen Materialien ist, wie folgt:
|
Einzelteilspezifikationen
|
ZCCE03A-00 | ||
| Materialanweisungen | Polschuh | Länge (Millimeter) | Spule |
| Breite/Toleranz (Millimeter) | 100~300/0.2 | ||
| Stärke/Toleranz (Millimeter) | 0.05~0.25/0.005 | ||
| Der größte Durchmesser (Millimeter) | φ650 | ||
| Der innere Durchmesser (Millimeter) | φ152.4mm (6") | ||
| Höchstgewicht der Spule | 250Kg | ||
3, technische Parameter und Funktionen der Ausrüstung:
3,1 technische Parameter der Ausrüstung:
|
Spezifikation Einzelteil |
Technische Parameter |
| Leistungsfähigkeit | >120ppm |
| Strecke/Präzision Pole-Breite W | 80-250mm/±0.2mm |
| Strecke/Genauigkeit der Polhöhe H | 100-280mm/±0.2mm |
| Polare Ohrschulterbreite Papierlösekorotronstrecke/-genauigkeit | 5-50mm/±0.25mm |
| Polare Ohrbreite Gewichtsstrecke/-genauigkeit | 10-100mm/±0.2mm |
| Polare Ohrhöhe Ht-Strecke/-genauigkeit | 10-30mm/±0.5mm (entsprechend der Größe des ankommenden Materials) |
| Gesamtleben der Hardware-Form | Stunden >100000 |
| Kornrate (Ausfall verursacht durch nur Ausrüstung) | ≥98% |
| Qualifizierte Rate (ausgenommen defekte ankommende Materialien) | ≥99.5% |
4 Außenmaße der Ausrüstung:
Gesamtgröße (Millimeter): Länge * Breite * Höhe 7500*1780*2395 (einschließlich Schutzhaube und Staubsauger) Ausrüstungsgewicht: 6500KG
5, AusrüstungsBetriebsumgebung
5.1. Stromversorgung: Dreiphasen-380V; Spannungsschwankung ist kleiner als ±10%; Die Höchstleistung der Ausrüstung ist 16kw;
5.2. Gasanforderungen: Luftquelldruck (Druckluft) > 6 kg/cm2, maximaler Verbrauch 50L/min, trocknend;
5.3. Gesamtgewicht der Ausrüstung: 6500kg;
5.4. Maschinenhallelager: > 800kg/㎡;
5.5. Umgebende Temperatur: 20 | 35℃;
5.6. Relative Luftfeuchtigkeit: 5 | 55% STUNDE;
5.7. Betriebsumgebungsanforderungen: die Klimasauberkeit ist keine weniger als 100.000, und es gibt kein Schadgas, Flüssigkeit oder explosives Gas auf dem Standort;
