Zylinderförmige Li-Ionenbatterie-Herstellungs-Ausrüstungs-flüssige Füllmaschine
1.1. Ausrüstungsname: lineare Einspritzungsmaschine
1.2. Ausrüstungsmodell: jxy-z0508-p288
1.3. Ausrüstungsanwendung: flüssiges Einspritzungsverfahren der zylinderförmigen Batterie
1.4. Flüssiges Injektionsverfahren: flüssige Einspritzung von fünfmal, achtmal statisch
1.5. Präzision der flüssigen Einspritzpumpe: ±0.025g/rund
1.6. Ausrüstungskapazität: 30,000/10h (2500mah), aktueller Inhalt wird durch die Batteriekapazität und -prozeß bestimmt.
1.7. Ausrüstungsgröße: 11763mmX 120mm x 1753mm (Höhe der Breite X der Länge X)
1.8. Ausrüstungsqualifikationsrate: 99%
1.9. Laufende Rate der Ausrüstung: 98%

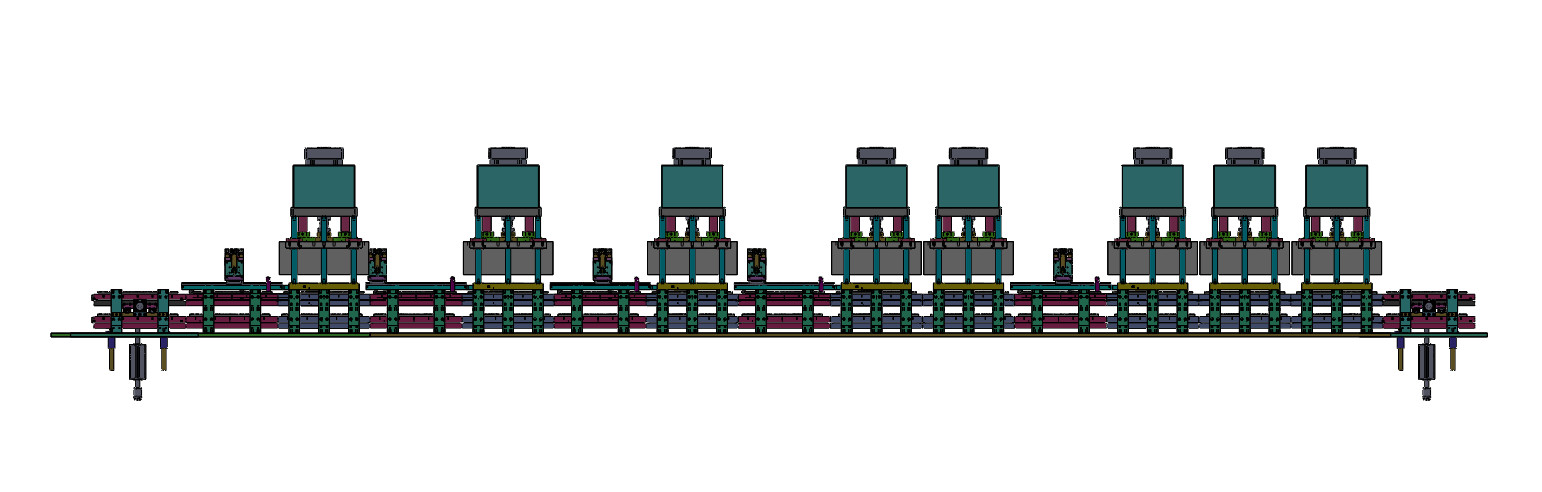

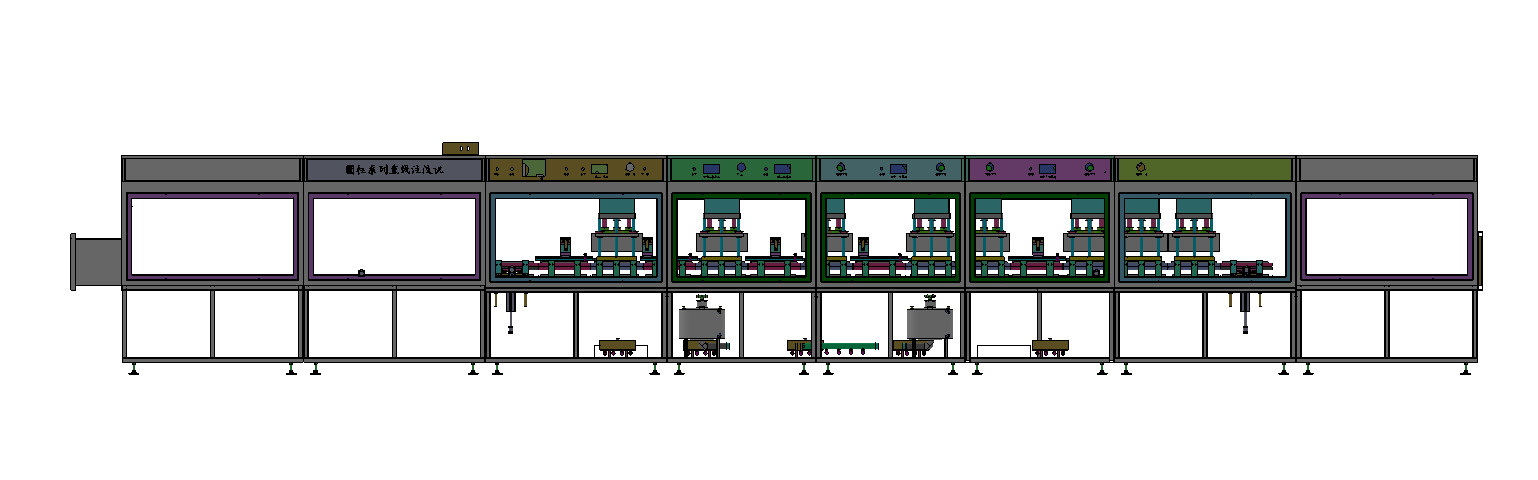

2. Schematisches Diagramm der flüssigen Einspritzeinheit und des Flusses:
3. Setzen Sie die Batterie in den Batteriebehälter manuell (Modell 18 erfordert 4-6 Menschen zu funktionieren). Nach der Platzierung der Flüssigkeit in die Einspritzungsposition, schließt die Ausrüstung automatisch die flüssige Einspritzung und das Vakuum ab und trägt den folgenden Prozess ein, um die flüssige Einspritzung für 4.times und Vakuum für 8mal zu verteilen.
5. Druckfestigkeit der Unterdruckkammer: das Vakuum kann -90kpa erreichen, und der Druck kann 0.4-0.5mpa erreichen. Vakuum und Druck wird entsprechend Feldprozeß eingestellt.
6. Arbeitsprozessbeschreibung:
6,1 backen die Batterie und nehmen sie heraus vom Ofen. Setzen Sie manuell die Batterie in den flüssigen Einspritzungsbehälter mit 288 Batterien pro Behälter.
Setzen Sie den Batteriebehälter in den Injektor für die Positionierung, (den Grenzblock des Injektores in Position bringend)
6,2 drücken den Anlassschalter und die installierte Batterie wird in die gekennzeichnete Station durch das Übergangsgerät eingespritzt. Nach Fertigstellung wird die Batterie auf die folgende Station übertragen, wird Vakuum gepumpt, und ein statischer Zyklus wird eingestellt. Nach Vollendung wird die Batterie in die folgende Station eingespritzt.
6,3 nach der Fertigstellung der ganzen Einspritzung, nehmen manuell die Batterie im Behälter, der Behälter wird gedrückt zurück zu der obersten materiellen Station durch den Rückholzylinder, die Batterie eingibt das folgende Verfahren heraus;
6,4 die Operationsplatte nimmt die Form des Touch Screen an, der bequem und einfach ist zu funktionieren, und der Ausrüstungsstatus wird in der Realzeit angezeigt.
6.5Note: Vakuumzeit und -Standzeit können entsprechend der Situation eingestellt werden;
7. Anlagenkonfiguration:
| NEIN. | Geräteausstattung: | Einheit | Die Zahl von | Anmerkung |
| 1 | Vakuumstandbehälter | Satz von | 8 | |
| 2 | Automatischer Einspritzungsmechanismus | Satz von | 5 | Genaue Para |
| 3 | Elektrische Einspritzpumpe (vier-köpfige Pumpe) | Satz von | 5 | Art der hohen Präzision |
| 4 | Vakuumpumpe- oder Rohrleitungsvakuum (über -90kpa) | Taiwan | 1 | Partei a sollte ihre Selbst mitbringen |
| 5 | Der Behälter | a | 40 | |
| 6 | Die Maschine | Satz von | 1 | |
| 7 | Batteriestellmechanismus | Satz von | 1 | |
| 8 | Handschuhschachtel | Taiwan | 1 | |
| 9 | Automatische Anreicherung und Sammelbehälter | Satz von | 2 | |
| 10 | Kontrollsystem | Satz von | 1 | |
| 11 | Reparieren Sie die Tür | a | 2 | |
| 12 | Fütterungsklemme | a | 4 | |
| 13 | Stanzen des Saugers | a | 2 |
8. Umwelt, Installation und Entstörung vor Ort
8.1. Umgebende Temperatur: wird durch die Fabrikumwelt von Partei a bestimmt;
relative Luftfeuchtigkeit 8,2: trockene Luft wird von Partei a zur Verfügung gestellt;
Stromversorgung 8,3: einphasiges 220V, 50HZ, Schwankungsstrecke der Spannung 3KW: +10% | -- 10%;
Druckluft 8,4: nachdem dem Trocknen Filtrations- und Druckstabilisierung: der Ausgangsdruck ist größer als 5.0kg/cm2;
8,5 Vakuumquelle: Vakuumpumpe 10 l/s, über -90kpa oder Rohrleitungsvakuum (über -90kpa);
Stickstoff 8,6: ≥ 0.4mpa, 30L/min
trockenes Gas 8,7: ≤400Pa (Strömungsgeschwindigkeit ist ungefähr 15m, ist Taupunkt unter -40℃, je niedriger desto besser)
(zur Verfügung gestellt vom Kunden)
Zusammenarbeitsverpflichtung
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
