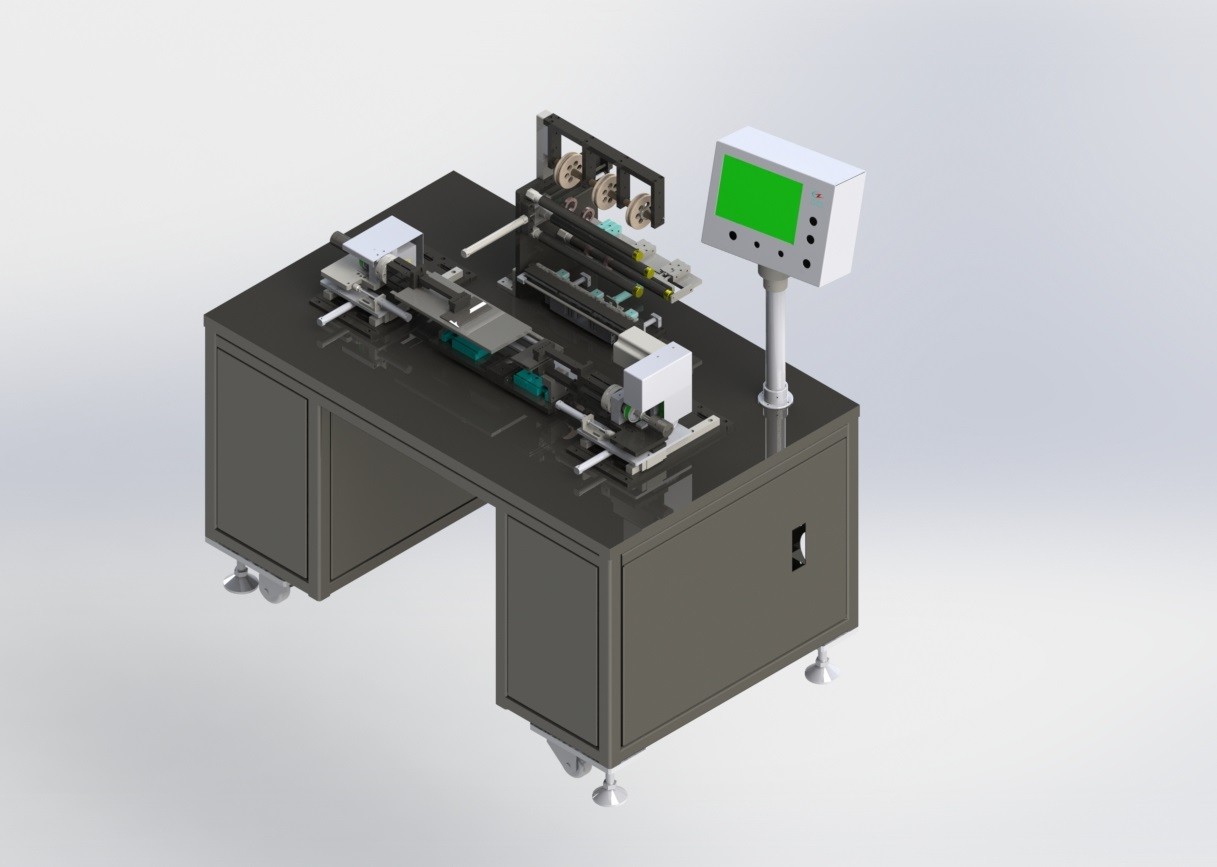

Lärmarmes experimentelles gummierendes Maschinen-Lithium-Ionen-Batterie-Satz-Fließband
1, Ausrüstungseinleitung
Diese Maschine ist besonders für den Prozess des Klebens des Klebstreifens bestimmt, nachdem man eine quadratische Batteriezelle flach gedrückt hat. Es ist für die simultane Verpackung von 5 oder einigen Sammlerzellen passend, nachdem man die Batteriezelle mit dazwischenliegendem Klebstreifen flach gedrückt hat.
| W |
H |
T |
SL |
| 80mm |
100mm |
2.5-10mm |
15mm |
3. Ausrüstungsfunktionen und -parameter:
3.1. Sehen Sie die folgende Zahl für den Standort des Klebstreifens.
3.2. Wickeln Sie oben das mittlere Band einmal ein. 2 Streifen Klebstreifen werden gebunden, und der verbindliche Abstand ist der Abstand zwischen den zwei Enden des Klebstreifens:
3.3. Keine Blase nach der Bandverpackung;
3.4. Positionsfehler des Klebstreifens: 1 Millimeter;
3.5. takt Zeit: 6ppm.

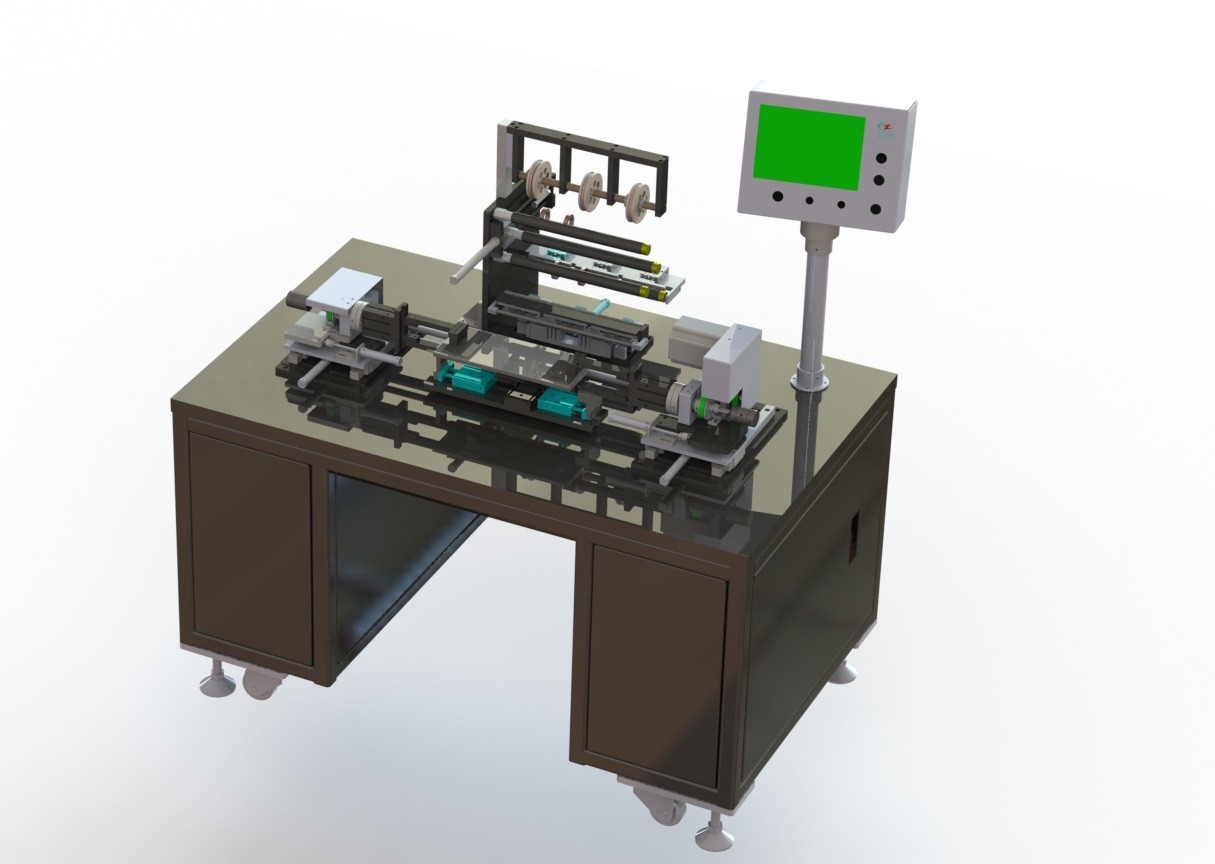

4. Beschreibung der Ausrüstung
Beschreibung des Arbeitsprozesses:

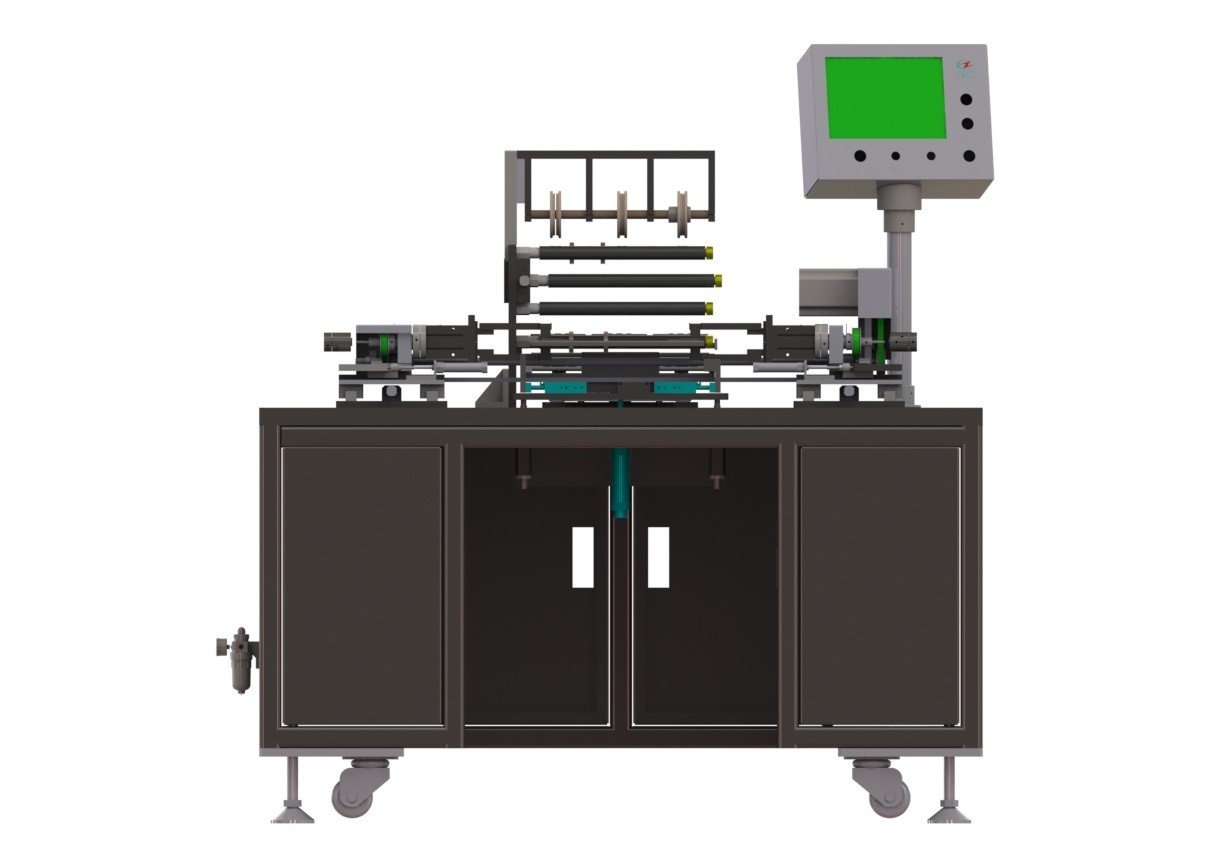

Wie in Abbildung 1 auf dem Recht gezeigt, werden die flach gedrückten Sammlerzellen manuell in die Batteriezelle gelegt, die leere Stellung 1 in Position bringt, drücken die Zylinder die zwei Seiten der in Position gebracht zu werden Batteriezelle, die festklemmenden Finger auf Bewegung beider Seiten in Richtung zur Batteriezelle, die Batteriezelle, die ganzen Bewegungen des drehenden Mechanismus in Richtung zur Richtung des Klebstreifens, die Klebstreifenschaltgetriebestöcke festzuklemmen der Klebstreifen auf der Batteriezelle, dreht sich der drehende Motor in einem Satzwinkel, der Klebstreifen wird gewickelt auf der Batteriezelle, nachdem der Schneider abschneiden den Klebstreifen, der Motor sich dreht in einem bestimmten Winkel und in der drückenden Rolle gedrückt auf der Batteriezelle haftet den Endstückkleber auf der Batteriezelle.
4.2. Beschreibung der Hauptausrüstung
4.2.1. Zelle, die Mechanismus in Position bringt und festklemmt: setzen Sie manuell die Zelle in die Positionierungstabelle, und der Zylinder drückt die in Position bringende Seitenplatte, um die Zelle auszurichten.
4.2.2, haften den mittleren Bandmechanismus: klemmen Sie die Batteriezelle fest, indem Sie den Fingerzylinder festklemmen, haften Sie das Band auf der Batteriezelle, drehen Sie den Motor, um das Band auf der Batteriezelle zu wickeln, schneiden Sie das Band mit dem Bandschneider, drehen Sie den Motor wieder, um den Winkel einzustellen, und drücken Sie die Rolle, um das Endstückband auf der Batteriezelle zu haften.
4.2.3 Klebstreifen, der Mechanismus haftet: Zwei Rollen Klebstreifen können an der freitragenden Rolle gehangen werden, und die Funktionen des Bands einziehend und schneiden können durch das Band verwirklicht werden, das Mechanismus, Schaltgetriebe- und Bandausschnittmechanismus aufzunehmen löst.
4.2.4. Feldmechanismus: 4040 Quadrat geschweißte Struktur mit guter Stärke. Die Grundplatte wird von 25mm starker Stahlplatte mit Chrom überzogener Oberfläche hergestellt.
4.2.4. Betätigungsvorrichtung: Touch Screen Operationsschnittstelle wird, mit klarer und schöner Operationsschnittstelle angenommen. Es gibt Start-, Notaus-, manuelle und automatischeknöpfe.
4.2.5. Schaltkastenmechanismus: die Maschine wird innerlich mit einem unabhängigen elektrischen Brett versehen und ausgerüstet innerlich mit Machtstromkreiskomponenten wie Durchsickernschalter, stabile Stromversorgung DCs, PLC zur Steuerung, Relais, Motorsteuerungsgerät, wird etc.-Beziehung mit der Außenseite durch Verbindungsstücke und Verteiler hergestellt. PLC nimmt omron an. Die Decke des Stromkabels ist perforiert. Kabel und Luftrohre zwischen anderer Ausrüstung werden am unteren Fach verdrahtet und geleitet.
5. Anlagenkonfiguration
| NEIN. |
Systemzusammensetzung |
Systemkonfiguration |
Quantität |
| 1 |
Gestellsystem |
|
1 Satz |
| |
|
Geschweißte Skelettkonstruktion |
1 |
| |
|
Substrat (Stahlplattenüberzug) |
2 |
| 2 |
Manuelle Fütterungsund Navigationsanlage |
|
1 Satz |
| |
|
Fütterungsstellmechanismus |
1 |
| 3 |
Nehmen Sie das Haften des Mechanismus auf |
|
1 Satz |
| |
|
Zylinder - SMC |
6 |
| |
|
Schiene-oberes Silber des linearen Führers |
4 |
| 4 |
Festklemmender und drehender Mechanismus |
|
2 Sätze |
| |
|
Zylinder - SMC |
10 |
| |
|
Schiene-oberes Silber des linearen Führers |
4 |
| |
|
Motor-Handelberg |
1 |
| |
|
Synchroner Gurt |
2 |
| 5 |
Betriebssystem |
|
1 Satz |
| |
|
Touch Screen |
1 |
| 6 |
Kontrollsystem |
|
1 Satz |
| |
|
Omron PLC |
1 |
6. Zusammenarbeitsverpflichtung
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
