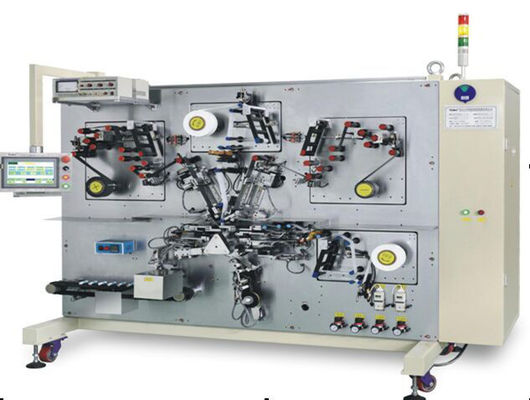

I. Gerätfunktionsbeschreibung

Diese Maschine wird hauptsächlich für das Wickeln der zylinderförmigen Lithium-Ionen-Batterie-Zelle benutzt. Der Arbeitsprozeß ist, wie folgt: die positiven und negativen Elektrodenstücke und -membran werden aktiv, beziehungsweise durch die Spannungssteuerung, das Entstaubungsgerät und das Abweichungskorrekturgerät (mit der Funktion der Korrektur von Abweichung bevor dem Wickeln), die Membran hat die Funktion des Entfernens der statischen Elektrizitäts abgewickelt, wird das wickelnde Teil entsprechend den Prozessanforderungen eingeführt und gewickelt, und das Beendigungsband wird geklebt. Nach der Erweiterung, durch die Funktion des heißen Lochs, durch Kurzschlussentdeckung die Endprodukte werden automatisch gelöscht und Beseitigung des defekten Produktes, die guten Produkte werden an das Sammlungstabelle geliefert und verwirklichen den automatischen Wicklungsprozeß.

1. Positive und negative Platten

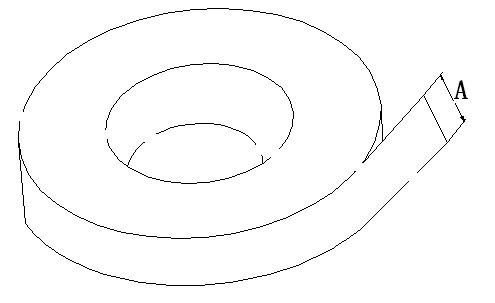

(1) Toleranz von weit aufschlitzen

A: innerhalb 0.1mm

Abweichung der Beschichtungsbreitenrichtung

Stärke: innerhalb 2%

Wellenform, verbiegend und verwirft sich

Keine Wellenform (Fingerendenoberflächenfehler), verwerfend (nachdem die Teilpolschuhlocke) abgeschnitten worden ist,

Verbiegender Serpentinenfehler: der verbiegende Serpentinenfehler der Länge des Pfostenelements ist kleiner als 0.3mm/1m.

(4) wird der Verbindungsgurt vom Rot- oder Grünband mit offensichtlichen Farben für die Prüfung hergestellt, und die einzelne Spule wird am Wicklungsplatz entladen.

(5) Abschlussnote:

Das Signal, dass das Material, das als die ursprüngliche Rolle benutzt wird, aufgebraucht wird und das unbeschichtete Teil des Anschlusses sind mehr als 1m.

2, die Membran

(1) Schnitthöhetoleranz: innerhalb ±0.05mm

(2) schließen die Wellenform, verbiegend, Randform-Sichturteil von den defekten Produkten aus.

(3) Abschlussnote: markieren Sie den Schluss, um das Signal zu tun, das aufgebraucht wird, kann im Grün oder im Schwarzen markiert werden.

3. Entkernen Sie Spezifikation

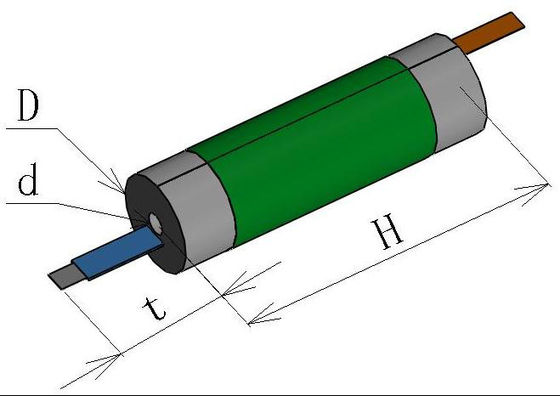

Spezifikationen

Größe (Millimeter)

Durchmesser D

16 | 32

Höhe H.

40 | 65

Porendurchmesser d

Phi ist 3,5

Sehr Ohr herausgestellt

25 oder kleiner

Sehr Ohrzahl

4 oder kleiner

4. Wicklungsgenauigkeit (Materialien erfüllen die Bedingungen von 2,1 und von 2,2)

1) ± 0.3mm der Membranenden-falschen Ausrichtung;

2) die falsche Ausrichtung der Stirnfläche des Pfostenblattes ist ±0.3mm;

3) der Zellhöhenfehler ist- kleiner als 0.6mm.

Iv. Produktionskapazität (ausschließlich der Nichtausrüstungsfaktoren)

Wenn die Klingenlänge kleiner als 700mm ist, ist die Produktions-Leistungsfähigkeit von 18650 nicht kleiner als 24-26pcs/min;

Die Produktions-Leistungsfähigkeit von 26650 ist nicht kleiner als 15-18pcs/min

Die Produktions-Leistungsfähigkeit von 32650 ist nicht kleiner als 10-11pcs/min

Produktdurchlaufrate: ≥99% verheiratete Rate ≥97%

V. Ausrüstungseigenschaften

1. Die Wechselstellung nimmt das Prinzip des Servomotors und des Teilers an, um die Drehscheibe, mit der genauen Positionierung zu fahren und zu fasten Produktionsgeschwindigkeit;

2. Die Wicklungsnadel nimmt den modernen Zweihälftenadel EinSide an, der Nadel zieht, die die Windgeschwindigkeit verbessern kann;

3. Es ist sehr bequem, die Nadeln zu ändern. Die Rollennadeln können in fünf Minuten geändert werden und normalerweise produziert werden.

4. Benutzen Sie Laufschienestruktur, um alle Teile zu wickeln, und passen Sie die Freigabe gut;

5, können für 16 passend sein - Größe 32, anwendbare Breite zwischen 45-70mm, gerade Bedarf, das materielle Klipp zu ändern und die Parameter zu ändern können bequemer sein.

1, die Maschine schiebt, tankt wieder und Operation bequemer und sicher;

2, Positiv, negative Platte, Membranautomatisches Abwickeln und Korrektur, Spannung durch Proportionalventilsteuerung, die Spannung können in den Abschnitten gesteuert werden

8. Die Kurzschlussentdeckung wird von der Kurzschlussprüfungsinstitution geprüft. Der Test und die Entladung werden in einemmal abgeschlossen.

9. Die Korrektur von Abweichung wird geändert, um integrale Korrekturmethode anzunehmen. Die Steuermethode der materiellen Flankenerkennung ist im Entwurf angemessener, genauer im Urteil und schneller, wenn man Abweichung korrigiert

10. Es gibt ein Entstaubungsgerät am Polschuh, der Ende abwickelt und schneidet;

11. Stoppen Sie das Band, indem Sie rollen, nicht einfach sich zu falten;

12. Nehmen Sie mechanische Materialien und Gurtbeförderung an, um elektrische Zellzusammenstoß zu vermeiden;

13. Der elektrische Kasten ist auf der rechten Seite der Winde, und die Verbindung zwischen dem Stanzenplatz und der folgenden Vorgehensweise ist nicht betroffen;

14. Freundliche Schnittstelle, einfache Operation und einfache Wartung.

VI. Ausrüstungszusammensetzung

1) Membranaufwickelvorrichtung (zwei Sätze):

Membranspule wird durch mechanische Expansionswelle geregelt, die durch die Bezugsseite der inneren Stirnfläche der Membran in Position gebracht wird. Der Servomotor wird benutzt, um direkt zu fahren und die Programmkontrollen das automatische Abwickeln.

2) Membranspannungsmechanismus (zwei Sätze):

Nehmen Sie Schwingenrolle, niedrigen Reibungszylinder-Antrieb an; Addieren Sie Membranelektrostatischen Eliminator.

Genaues Druckregelungsproportionalventil steuert Arbeitsspannung, die Spannung kann in den Abschnitten, 0-500kpa gesteuert werden;

3) Polschuhabwickeln und -abweichungskorrekturmechanismus (zwei Sätze + zwei Sätze):

Die Pfostenplattenmaterialspule wird durch mechanische Expansionswelle geregelt, und das Pfostenblatt wird durch die Bezugsseite des Inneres in Position gebracht, das die Brennstoffaufnahme bequem und schnell macht. Der Servomotor wird benutzt, um direkt zu fahren und die Programmkontrollen das automatische Abwickeln.

Die Pfostenplattenmaterialspule wird mit dem korrigierenden Servomotor durch die Kugelumlaufspindel, entsprechend dem Signal des genauen Korrektursensors, die globale automatische Korrektur angeschlossen und stellt die niedrige Randposition des Pfostenblattes sicher.

4) Pfostenblatt-Spannungsmechanismus (zwei Sätze):

Nehmen Sie Schwingenrolle, niedrigen Reibungszylinder-Antrieb an;

Genaues Druckregelungsproportionalventil steuert Arbeitsspannung, die Spannung kann in den Abschnitten, 0-500kpa gesteuert werden;

5) Polschuhstaub-Bürstengerät (zwei Sätze);

Der reisende Weg der Pfostenplatte gerüstet mit einem doppelseitigen Staubreinigungsgerät aus, um zu verhindern, dass Staub in die Batteriezelle gesogen wird.

6) Pfostenausschnittsgerät (zwei Sätze);

Der Zylinder befestigt den Polschuh und das Polschuhende wird in das wickelnde Teil durch die Leitspindel geführt.

Pole-Führung herein und Pfosten Roll- outmatch, stabile Geschwindigkeit, genaue Position, kein Schadenpfosten; Pole-Positions-Fehler ±1mm

7) Pfostenschneidvorrichtung (zwei Sätze),

Pole-Ausschnitt nimmt Scheren an, um das flache Ende des Pfostens sicherzustellen;

Stellen Sie Grat weniger als 0.03mm sicher; Das effektive Leben des Schneiders ist ≥2 Millionmal

8) Wicklungsgerät (ein Satz):

Die Wicklungsnadel nimmt die moderne Zweihälftenadel EinSide-Zeichnungsmethode an, die die Windgeschwindigkeit verbessern kann und den Weltraum der Ausrüstung spart.

Die Wicklungsnadel nimmt die doppelte Seitenstützstruktur an, das Getriebe ist- stabil, garantiert dem Wicklungsertrag; Die umwickelnde Nadel pulsiert ≤0.10mm im Falle der Spannung

Der Wicklungsmotor ist verhältnismäßig örtlich festgelegt, und die Energie wird auf die Wicklungsnadel durch das Gangsystem, die Geräte stabiler herzustellen übertragen.

Fügen Sie die Funktion des Aufruhrlochs mit Nadel hinzu

9) Schiebegerät (ein Satz):

Die Wechselposition nimmt das Prinzip des Servomotors und des Teilers an, um die Drehscheibe zu fahren.

Die Station hat die Funktion des Leistungsabfalls und das selbstsichernde, der die zuverlässige Operation der Ausrüstung sicherstellt.

Die Membran wurde mit einem Gebirgsschneider geschnitten.

11) klebendes Gerät (ein Satz):

Nehmen Sie Rollenmethode an, passen Sie an sich, um einen breiten Gurt, die gute Stabilität zu haften, nicht einfach, den Gurt zu falten;

12) Stanzen des Gerätes (ein Satz):

Die Weise der Anwendung der mechanischen Hand, um die elektrische Zelle zu halten, um Material zu schneiden, vermeiden die elektrische Zelle, um zu stoßen;

Erzielen Sie das Manipulatorpendel, Ausdehnung, Greifer und andere Aktionen, die Fertigstellung der automatischen Batterie auf der Bandfördererlinie;

13) Endprodukt, das Gerät übermittelt (einen Satz):

Lapped messender Mechanismus wird angenommen, um Kurzschluss zu messen, der effektiv Fehlurteile verringert. Fügen Sie Kurzschlussentladung nach Test hinzu

Schließen Sie, fehlendes Ohr des Pfostens kurz, der defekte Polschuh und andere unqualifizierte Produkte werden zum Schrottkasten entfernt;

Qualifizierte Zelle wird zum sammelnden Tabelle durch Gurt transportiert;

14) Kontrollsystem (ein Satz);

Chinesische Operationsschnittstelle, freundliche Schnittstelle, einfache Operation;

Das Warnungssystem ist perfekt und hat die Funktion der Eigendiagnose.

Es hat die Funktion der Ausschnittzählung des Pfostenscheibenschneiders, der Produktionszählung und der Warnung für die Überschreitung von voreingestellten Zeiten.

Unterstützungsanlagen

1) Gesamtgröße: 2400L*1500W*2100H (einschließlich Schieben der Stange Mensch-Maschinen)

2) Stromversorgung: einphasige Energie AC220V 50AHZ: 10KW

3) Ausrüstungsgewicht: 3000kg

4) Luftquelle erfordert: 5~7 KGF /cm, 100 l/min;

5) nicht ätzende Gase, Flüssigkeiten und explosive Gase.

6) das Schlagteil wird von der Luftquelldreiergruppe getrennt.

7) die Geräusche der Ausrüstung müssen die Bedingungen von Entwurfs- und Hygienestandards des Industrieunternehmens erfüllen tj36-79, und die Geräusche übersteigen nicht 80dB (a) (nationaler Standard gb3096-82). Ausrüstungsgeräusche werden in einem Abstand von 1m von der Ausrüstung gemessen und sind nicht größer als 75dB während der untätigen Operation und 85dB während des Ausschnitts und des Ladens.
