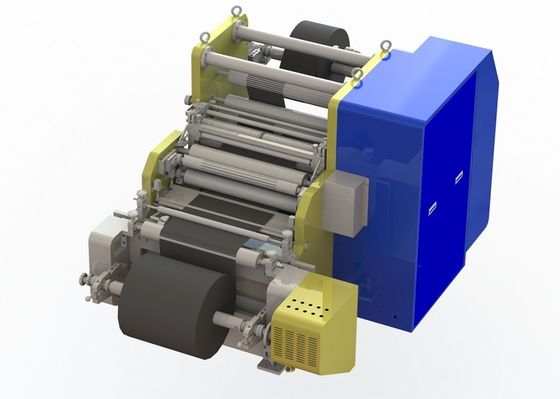

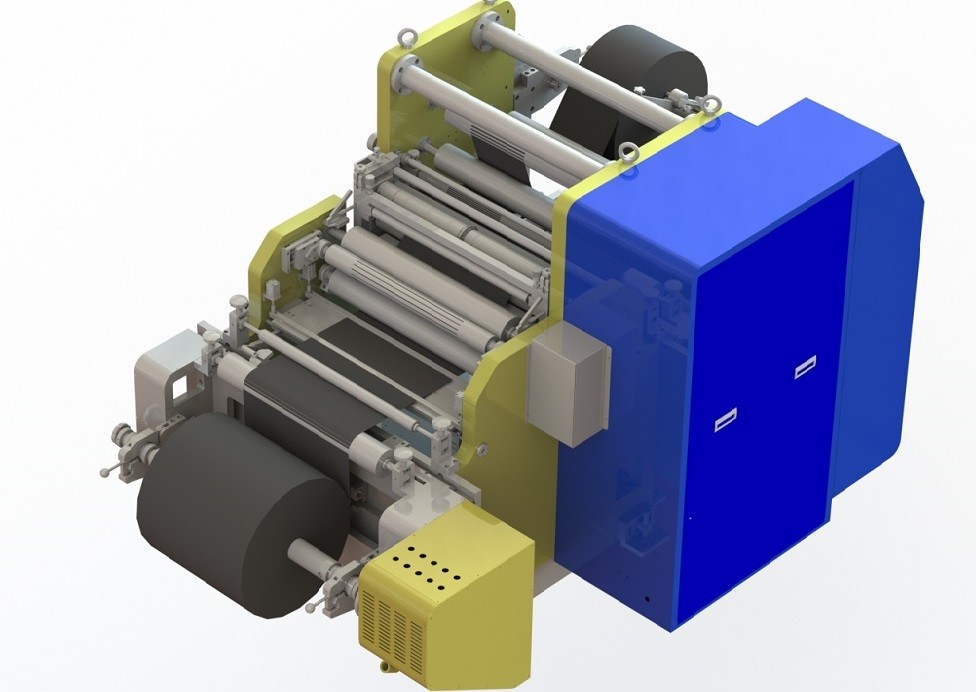

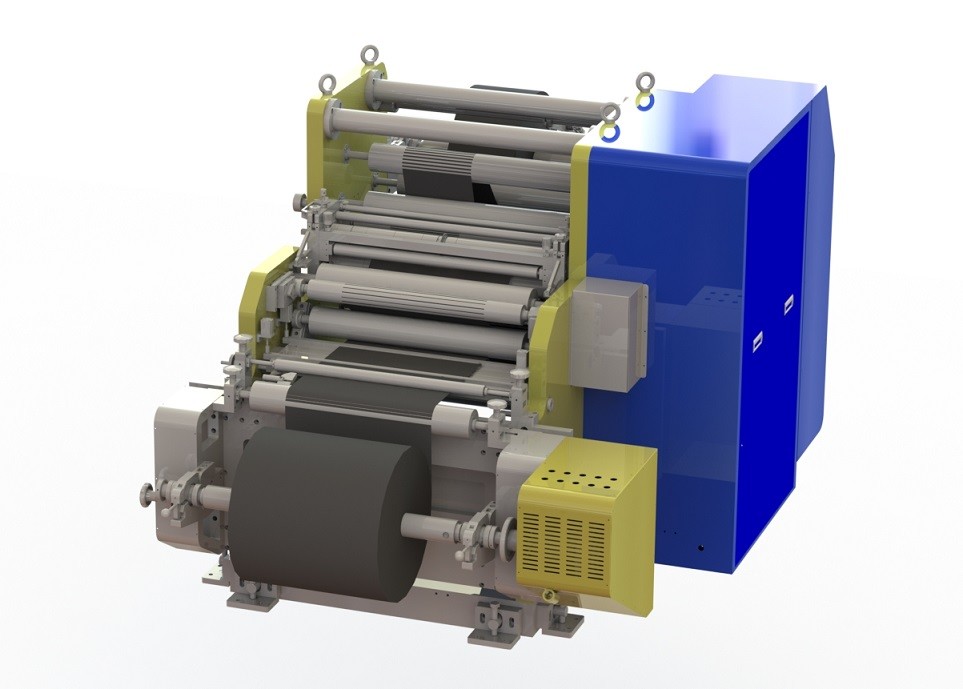

3 Phasen-Lithium-Batterie-Fertigungsstraße-Platten-automatische Trennsäge
1. Gerätfunktionen:
1,1, die einzelne Maschinenausrüstung der Trennsäge wird hauptsächlich in der Metallurgie, in der Elektronik, in den elektrischen Strom-, elektrischen und elektrischenverbindungsstücken, elektronische Bauelemente, die Stromversorgung, Solarphoto-voltaisches verwendet, Automobil, Schiffbau, Spielwaren, Hardware, Materialien, Batteriepolschuhmembran, Transformatorkern, formlose Streifen der isolierenden Membran, Ferrolegierungskernreaktor, Widerstandgerät, elektrische Schweißgerätkernwicklung, Edelstahlprodukte, Metallprodukte, Handwerk, Papier. Verpackungsmaterialien und andere Verarbeitungsindustrie. Produkteigenschaften: kann ultradünnen Streifen, schmalen Streifen, kein Grat, Streifen der hohen Präzision schneiden Metall. Die Produktqualität hat das inländische hohe Niveau. Anwendbar auf Stahlgurt. Kupfer. Aluminiumgurt. Reagens und nicht-metallische materielle Ultrapräzision, die Ausrüstung für die Verarbeitung der dünnsten 0,02 Enge Millimeters und 1 Millimeters wie Nickel, Kupfer, Aluminium, Titan, Edelstahl, formloses Band und andere Arten Metallgurt, die schnellste Produktionsgeschwindigkeit von bis 200 m/min und spezielles Material aufschlitzen. Mit Stabilität ist gut. Justieren Sie den Grad der großen, hohen Präzision. Feine Kunstfertigkeit. Konfiguration. Der Preis ist angemessen, etc.
1.2. Hauptfunktionen der Ausrüstung
1) die ununterbrochene Schneidemaschine nimmt den freitragenden Strukturwerkzeugrest an, der bequem ist, das Werkzeug zu kombinieren und zu ändern. Sie kann das Obermesserwerkzeug oder doppelte verschobene die Messerstruktur, blattartiges Werkzeug auch zur Verfügung stellen.
3) die Slitterschneiderwelle angetrieben durch Servomotor, angetrieben der obere und unterere Slitter durch Servomotor beziehungsweise, ist der Unterschied Slitter, hat das Slitterpfostenblatt wenig Deformation und keine Kräuselung.
4) der Gebrauch des Hochpräzisionsrollenschneiders für das ununterbrochene Schneiden, passend für Aluminiumfolie, kupferne Folie als das Substrat für überzogenen Pfosten des ununterbrochenen Abstandes, schnittfreudige Präzision, innovativ ohne Grat, keine Falten;
5) schnittfreudige Geschwindigkeit, mechanische Bemessungsgeschwindigkeit von 40m/min;
6) mit PLC-Steuergleichspannungswicklung;
7) Luftexpansionswelle wird für das Abwickeln benutzt, das gedreht werden kann, um Materialien und Gabelstapler zu nehmen, um Materialien zu nehmen;

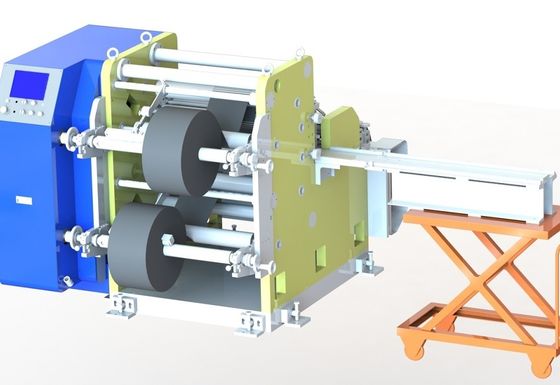

8) der Werkzeugrahmen nimmt hinausgeschobenen beweglichen Werkzeugrahmen an und wird mit einem Gestellauto ausgerüstet und macht ihn einfach, Messer zu ändern;
9) das Werkzeug hat hohe Präzision, verwirklicht keinen scherenden Abstand, kann wiederholt verwendet werden, spart groß die Kosten;
10) Gleichspannungssteuerung während des Abwickelns, des Schneidens und up-down Wickelns;
11) die Geschwindigkeit wird durch Servobewegungssystem mit stepless Geschwindigkeitsänderung gesteuert, und die Synchronisierung aller Teile wird verwirklicht;
12) rollen Sie oben mit dem Machthaber, der für Material bequem ist.
13) CCD-Erfassungssystem kann der Schneidemaschine hinzugefügt werden, um die defekten Polschuhe zu markieren (müssen Sie im Vertrag spezifiziert werden)
2. Ankommende Materialien und Produktbeschreibungen passend für die Ausrüstung
| NEIN. | Inhalt | Spezifikation |
| 1 | Rollendurchmesser: | maximales Φ500㎜ |
| 2 | Abwickelngewicht: | Max450kg |
| 3 | olling Trommeldurchmesser: | Φ3“ (Φ76.2mm) |
| 4 | Die Folienbreite | Max650mm |
| 5 | Folienstärke | Kupferne Folie: 7-20μm; Aluminiumfolie: 10-25μm; |
| 6 | Spulenbreite: | maximale Breite des Aufschlitzens der materiellen Beschichtung: max650mm |
| 7 | Spalten Sie Pfostenstärke auf: | 50~300μm |
| 8 | Wickelnder Durchmesser: | maximales Φ500㎜. |
| 9 | Spulendurchmesser: | Φ3 „(der innere Durchmesser) |
3, technische hauptsächlichparameter der Ausrüstung:
| NEIN. | Der Projektname | Technische Parameter |
| 1 | Setzen Sie eine Rolle der Art: | Die Korrekturpräzision ist ±0.1mm, ist der Korrekturabstand ±60mm, ist die Abwickelnpräzision ≤± 0.2mm, und die Führerrolle nimmt aufsteigende Aluminiumrolle an. |
| 2 | Abwickelnspannungsregelbereich und -präzision | 20-100N, ±1N |
| 3 | Abwickelnder Abweichungssteuerschlagmann und -präzision: | ±50mm, ±0.2㎜. |
| 4 | Mechanische Geschwindigkeit: | Max40m/Minute (ununterbrochene justierbare) |
| 5 | Schnitt von Akzeptanzrate: | ≥10m/min |
| 6 |
Ausschnitt und Spezifikationen: Schnitthöhe: Zwei Modelle (schriftliche Mitteilung der spezifischen Breite) |
Standardschnitthöhe: 2 | 3 Stücke entsprechend der processThe ganzen Maschine wird mit einem Satz Werkzeugrest, einschließlich den Kopf und das hydraulische anhebende Auto für das Ändern des Werkzeugs ausgerüstet: (der Rest des Extrateils wird im Vertrag spezifiziert. Wenn Sie, nicht entsprechend der Standardkonfiguration der technischen Spezifikation spezifiziert werden. |
| 7 | Schnitthöhegenauigkeit: | Schnitthöhegenauigkeit: ±0.05㎜; |
| 8 | Effekt des Ausschnitts: | Keine Grate oder Wellen; |
| 9 | Pole-Grat (einschließlich einzelne und Zweischichtenbehandlungen und Folien) | Über der beschichtenden Oberfläche des Pfostenblattes hinaus: Längsgrat ≤10 m (vertikale Platzierung des Pfostenblattes: über der Oberfläche des Pfostenblattes hinaus), horizontaler Grat ≤16 m (horizontale Platzierung des Pfostenblattes: über der Oberfläche des Pfostenblattes hinaus. |
| 10 | Die Nutzungsdauer der Messer |
Positive ankleidende Bereichsstandzeit ≥ 200.000 metersNormal Aurorafolienbereichsstandzeit ≥ 100.000 metersThe Standzeit des negativen ankleidenden Bereichs ist ≥ 200.000 Meter Das Schneiderleben des negativen Aurorafolienbereichs ist ≥ 200.000 Meter |
| 11 | Pole-Serpentin (Verbiegen der Schnittrichtung des Pfostens): | Verbiegendes Stück ≤1.0mm/1300mm, verbiegendes Stück ≤1.0mm/1300mm der Kathode des Pluspols |
| 12 | Trennmessermarke: Inländisches Legierungsmesser | Ein Messerdisketten-Strukturmodus, durch das Ändern der Distanzscheibengröße, um das Schnittgrößen-, Spitzen- und unteremesser Φ zu justieren 130 Millimeter im Durchmesser, minimaler Durchmesser des Gebrauches: Φ 126 Millimeter. |
| 13 | Intelligente Numerationseigenschaften: | Die Gesamtschneidlänge, zurückziehend und das Abwickelnspannungs-, oberes und untereresschnittgeschwindigkeitsverhältnis, Wellendruck schiebend, WerkzeugNutzungsdauer, Produktvielzahl, die Maschinenschnittgeschwindigkeit, Meter schneiden können auf dem Touch Screen, bequeme Spur eingestellt werden und gespeichert werden und prozesskontrolliert. |
| 14 | Störungswarnung: | Alle Störungen sind die Warnung, die auf dem Touch Screen angezeigt wird, und die Störstellen werden automatisch für einfache Wartung angezeigt. Drei Farbwarnungslampen-Anzeigelampe, Touch Screen Aufforderung. |
| 15 | Elektrogeräte: | Einphasiges 380V/30A/50Hz; Luftverbrauch (Druckluft): 300L/Min; Gesamtleistung: über 6Kw; Luftquelldruck (Druckluft) > 6 kg-/cm2Gasanforderungen: kein Wasser, kein Öl, gefilterte reine Luft. Betriebsumgebung: Raumtemperatur 20-40 ℃; 30-70% Feuchtigkeit. |
| 16 | Wickelnde Breite: | min30mm~max670mm |
| 17 | Wickelnde Genauigkeit: | ±0.5mm. |
| 18 | Wickelnder Spannungsregelbereich | Einzelne Welle: 5-50N |
| 19 |
Randbeseitigung:
|
Bürsten Sie die Rolle, die Sammlungsgerät, Randabfallspannung festklemmt, kann manuell justiert werden; Randschrott ≥5mm |
| 20 | Gerätrotationsrate: | ≥95% |
| 21 | Gewicht | 2.5T |
| 22 | Gerätfarbe | Die Standardfarbe ist warmes Grau |
| 23 | Befestigt mit | Chinesisches Benutzerhandbuch und Ausrüstungspflegewartungs-handbuch, Kaufteilhandbuch und andere Materialien |
| 24 | Anmerkung: versehen Sie bitte den Kunden mit dem Pfosten (entsprechend der tatsächlichen Situation vom positiven und das negativ) eine Testmaschine des Rollen (ungefähr 500m lang) | |
