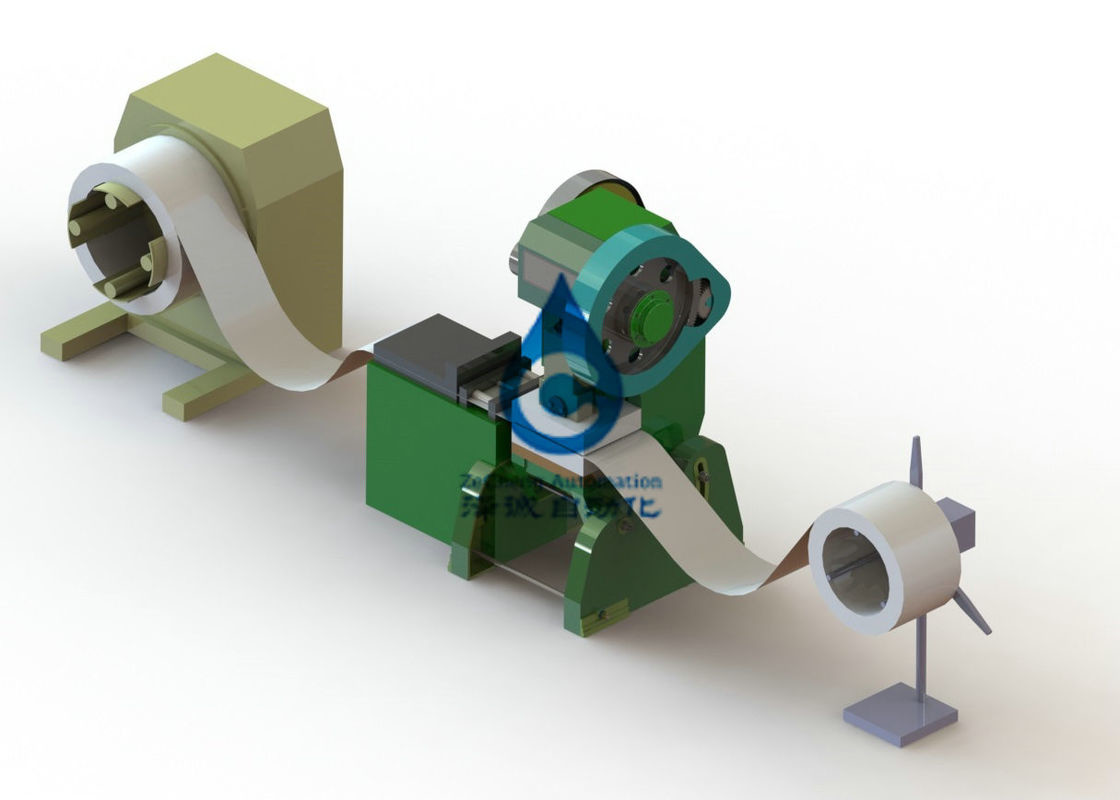

Kadmium-Nickel-stempelschneidene Maschinen-Zink-Nickel-Batterie-Platten-Aushaumaschine
Beschreibung 2.1.1.Brief der Pfostenblattstanzmaschine
Die Ausrüstung ist für den Stanzenprozeß des Zug-artigen Elektrodengurtes der verschiedenen alkalischen Batterien wie Kadmiumnickelbatterie, Zinknickelbatterie, Nickelwasserstoffbatterie, Eisennickelbatterie, usw. passend. Es gibt zwei Arbeitsmodi: automatisch und manuell. Automatischer Arbeitsmodus des grundlegenden Arbeitsflusses, Walzwerk, die Rollen, die in polare Zone durch den Beförderungsmechanismus, Mechanismus entsprechend der Länge der einziehenden Polschuhmaßfreigabe übermittelnd installiert sind, holen in den Satz auf der Durchschlagsform, die Form des oberen Würfels ist installiert in den Pressediablock, Block auf und ab Bewegung auf dem Antriebsmodus wird positioniert in der Form extrem des Gurtausschnitts in Scheiben. Durch das Stanzenloch in der Mitte der Würfel- und Durchschlagstabelle, werden die Polschuhe in den Bandförderer unter dem Durchschlag fallen gelassen. Der Bandförderer mittelt die Polschuhe der sortierenden Station über. Der fertige Pfostenstreifen wird in unvollständigen porösen Streifenabfall gebildet, der die Wunde auf der erntenden Maschine und in Spule gesammelt ist.
2.1.2. Entwurfsanforderungen
2.1.2.1. Die maximale Breite des Pfostenbandes ist 220mm.2.1.
ist- maximale Geschwindigkeit des Scher 2.2.The nicht kleiner als 80mal /min (wenn die Länge des Pfostenblattes 75mm ist), und die Schergeschwindigkeit ist- justierbar.
2.1.2.3. Die maximale Scherlänge ist- 300mm.
2.1.2.4. Das Gerät hat mindestens zwei Arbeitsmodi: Punktbewegung und -Selbsttätigkeit. Gegründete beidhändige Sicherheitskonsole.
2.1.2.5. Das Sicherheitstür-Schutzgerät wird auf der Front und zurück vom Ausrüstungswerktisch zur Verfügung gestellt. Nur wenn die Sicherheitstüren auf beiden Seiten geschlossen sind, kann die Ausrüstung im automatischen Arbeitsmodus funktionieren.
2.1.2.6. Das Operationskontrollgremium der Ausrüstung hat solche Funktionen wie Netzschalter, Überwachungsdaten des laufenden Status der Ausrüstung und DER LCD-Anzeige von Fehleranzeige.
2.1.2.7 die gleitenden und drehenden Teile der Ausrüstung, wie Führungsschiene und Spindel, werden mit perfekten Schmierungsgeräten ausgerüstet. Die Ausrüstung hat die Funktion des Anschlags, Reihe, Wartungszählung und so weiter. Die Ausrüstung wird mit der Schnittstelle der Verteilung mit dem Empfangen ausgerüstet und entlädt Maschine, Zufuhr und Bandförderer.
2.1.2.8 das rewinder wird elektrisch gefahren, um Freigabe zu sammeln, die für das häufige Beginnen passend ist. Spannung 220V (380V), 50Hz.
2.1.2.9. Nachdem es wenn die Pfostenstreifenabfälle zur oberen Grenze ausgedehnt werden, das uncoiler aufhört Materialien zu sammeln gelocht hat, und geschoren hat. Wenn der überschüssige Streifen auf die unterere Grenze fällt, entlädt die Winde das Material. Die Zufuhr muss ein Gegengewicht haben, zum der genügenden Spannung auf dem Schrottstreifen sicherzustellen, um die Geschwindigkeit der Zufuhr sicherzustellen. Der Durchmesser der überschüssigen Bandspule-Montagewelle der Rückspulenmaschine ist 38mm. Die rewinder Welle wird mit einem überschüssigen Spulenorientierungsgerät versehen. Die Position des Pfostenbandpositionserfassungs-Sensors ist justierbar. Die axiale Position der Installation des Geschwindigkeitsreduzierers des Fütterungsgerätes ist zur vertikalen Achse von parallel das Fütterungsgerät. Das empfangende Gerät hat einen unabhängigen elektrischen Operationsmechanismus.
2.1.2.10. Koordinieren Sie die Arbeitsbewegung jedes Teils der Fertigungsstraße von Pfostenscheren, und jedes Teil hat die Funktion der unabhängigen Operation und der Entstörung.
2.1.2.11. Der Entwurf, die Fertigung, die Installation und die Entstörung von Pfostenscheren stimmen mit den relevanten nationalen und industriellen Spezifikationen überein.
2.1.2.12. Der manuelle Arbeitsmodus von Pfostenplatte Puncher wird für Ausrüstungspflege und Entstörung, neue Formentstörung und Anfangsarbeit verwendet. Während der Anfangsarbeit trägt der manuelle zeichnende Pfostengurt das Schaltgetriebe ein, und der manuelle leitende Pfostengurt kommt die Durchschlagsform. Nach mehrmals der Punktoperation, wird der Abfall um die Fütterungsmaschinenwelle eingewickelt und kann auf den automatischen Arbeitsmodus übertragen werden, wenn die normale Fütterungsspannung durch die Rückspulenmaschine erzeugt wird.
