Laser sterben Autobatterie-Fertigungsstraße

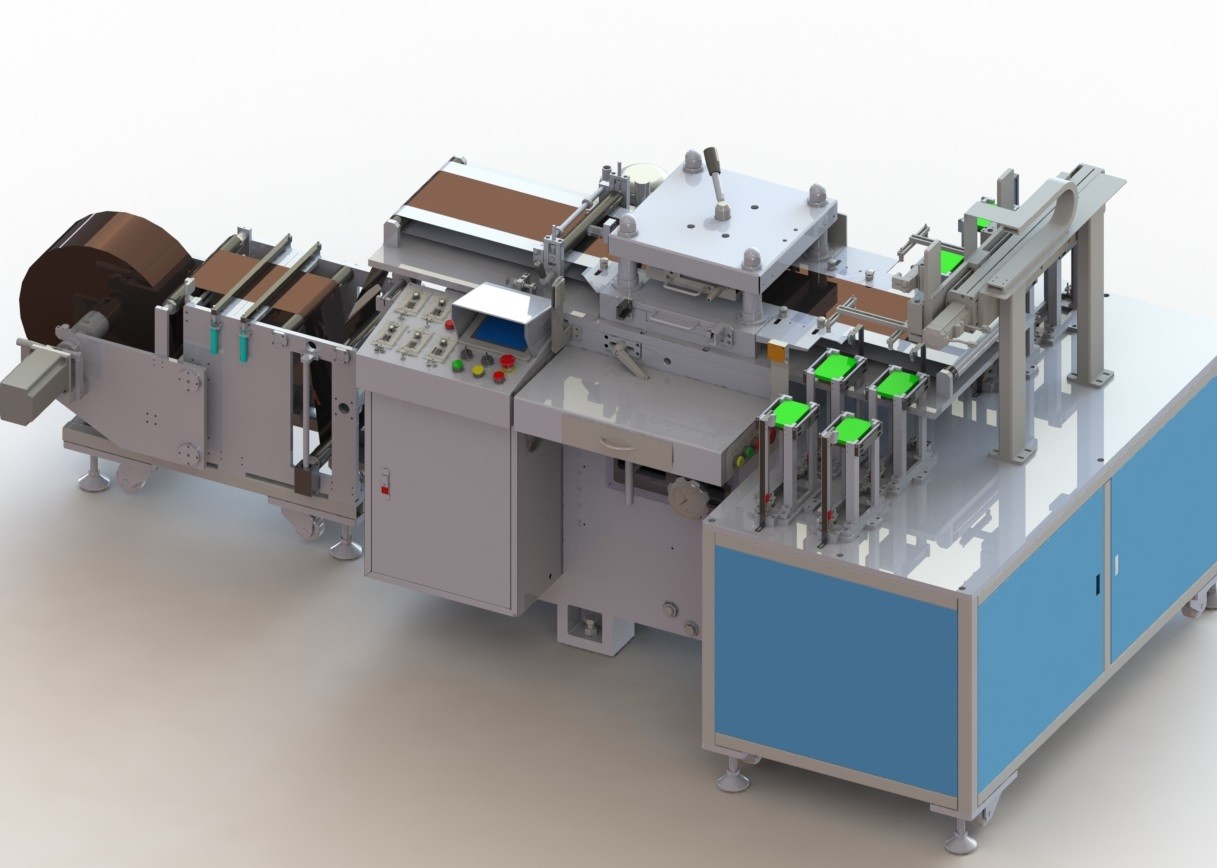

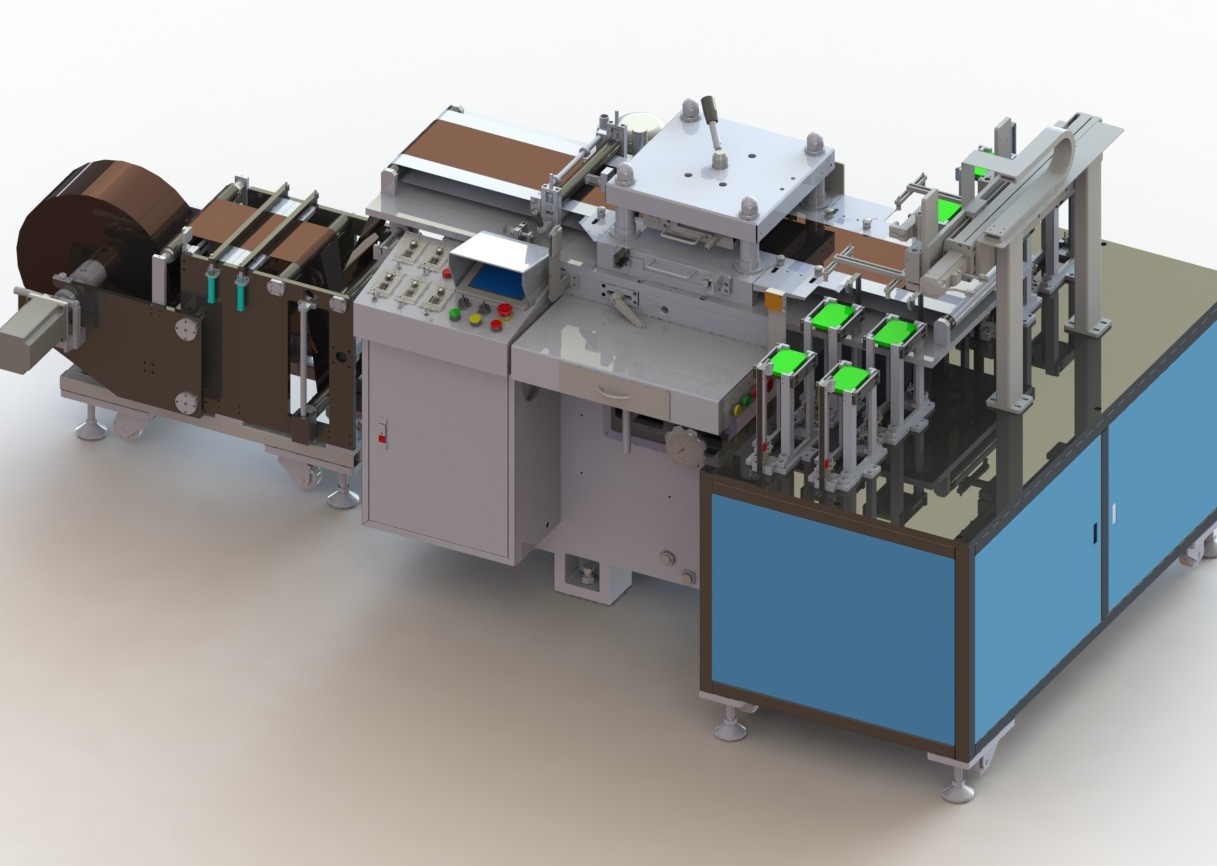

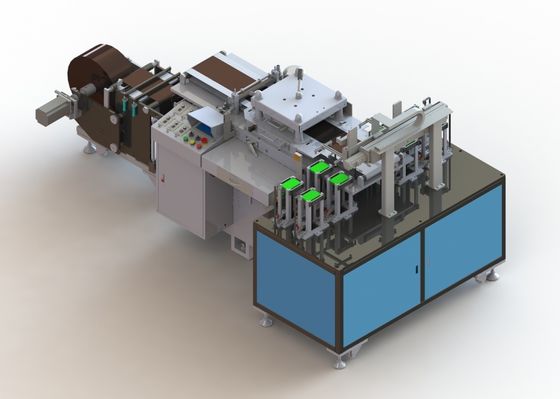

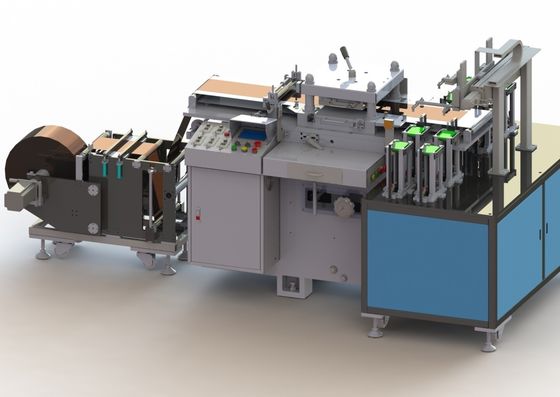

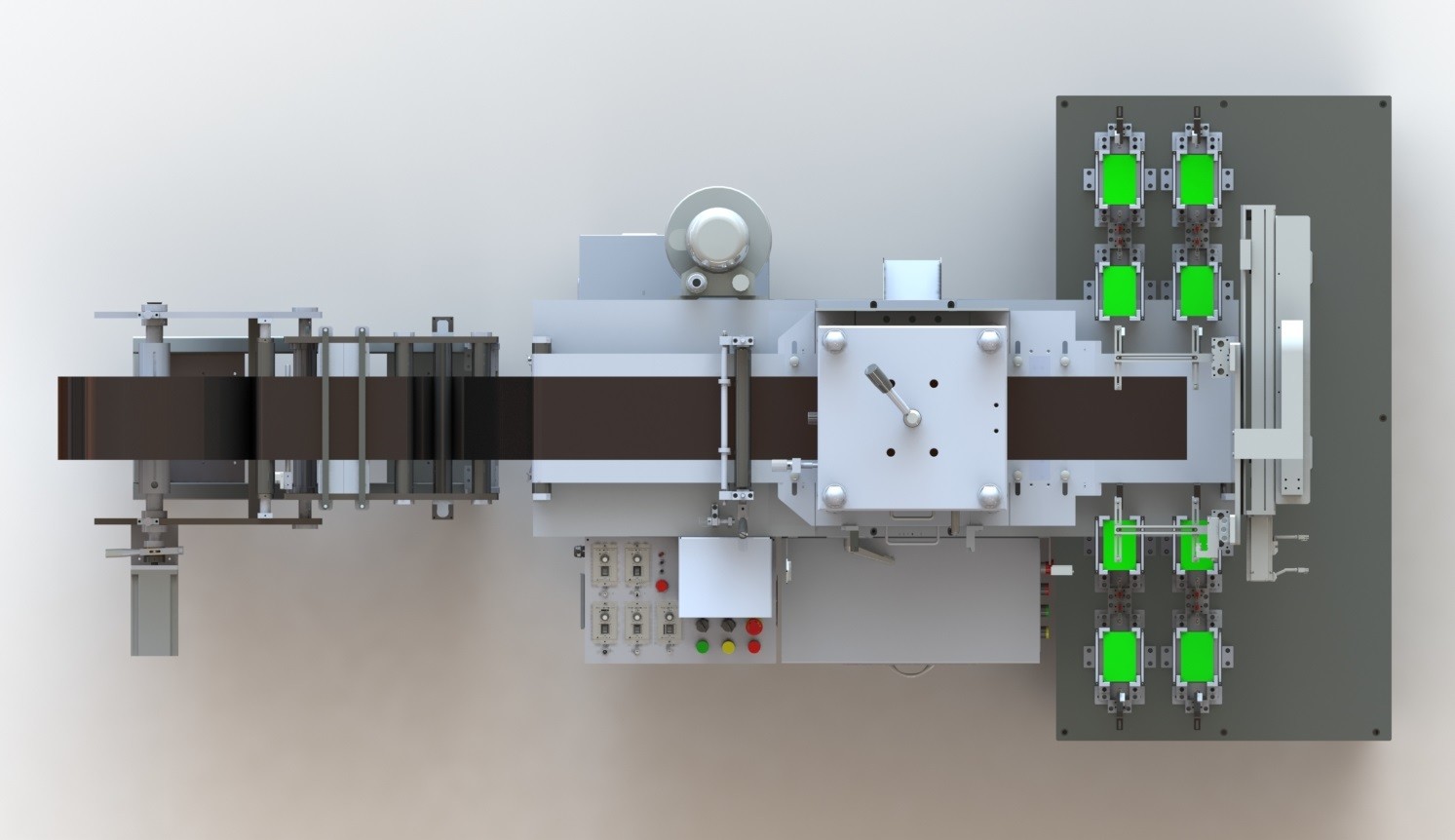

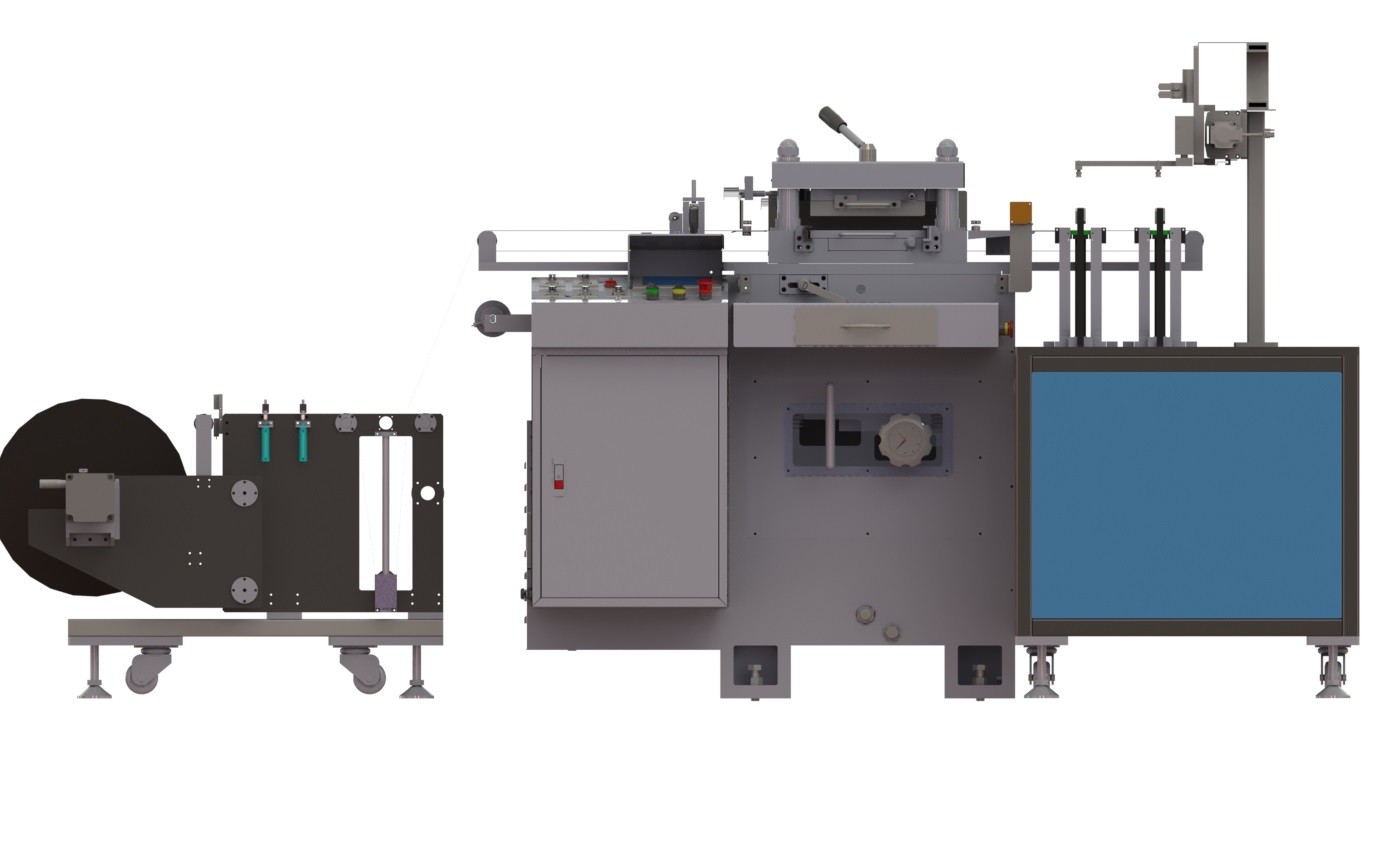

Autobatterie-Fertigungsstraße-Laser sterben stempelschneidene Maschine des automatischen Pfostens

Ausrüstungsfunktionen

Die stempelschneidene Maschine, die für die lochende Formung des Batteriepolschuhs passend ist (Ohren), wird für Laminierungsmaschine vor, schnelle Geschwindigkeit, weniger Grat benutzt und Verlust des Phänomens des Pulvers, Rollenvorschub, der Zufuhrkasten, der Platte, die Schneidemaschine sammelt, hat das spezielle Spulenkorrekturgerät, Geräte eines Pufferspeichers, treibende Geräte, Reiseplatten-Korrekturgerät, Schneidvorrichtung, empfangen Polschuhgerät, überschüssiges Gerät.

2. Produktionsverfahrenanforderungen:

Ausrüstungsfunktionen: passend für den Formungsgurtansatz des Batteriepfostenblattes, benutzt für den vorderen Ärmelprozeß des Lamellierens der Maschine. Anwendbare Produktbeschreibungen:

2,1 ankommender Materialbedarf: Spulenmaterial (Breite des Polschuhs ≤325 Millimeter, des maximalen Außendurchmessers des Spulenmaterials ≤600mm); Höchstgewicht 400Kg, Abstandbeschichtung oder ununterbrochene Beschichtung.

Spezifikation 2,2 von passenden Pfostenscheiben: die Probe von Pfostenscheiben ist, wie folgt:

3. Spezifische Anforderungen

3.1. Prozessfunktionen: nach manueller Wicklung, automatisches Abwickeln, automatische Abweichungskorrektur, Spannungssteuerung, materielle Lagerung und Zeichnung, Werkzeug, das stempelschneiden, Entstaubung und Staubabsaugung, materielle Sammlung des Randes, Pfostenblatt, das zur Entladungsplattform einziehen, manuelle Sammlung und Transport.

3.2. Es ist für Abstandsbeschichtung und ununterbrochene Beschichtung passend. Die positiven und negativen Elektrodenplatten werden für beide benutzt. Höchstgewicht 400kg;

3.3. Spule: 3 Zoll oder 76mm; Lasergummiplatte sterben; Automatische Zählfunktion (Operationsbildschirmanzeige).

3.4. Es gibt Puffereinstellung, wenn man den Würfel mit justierbarem Druck schneidet;

3.5. Die positive und negative Elektrode des Schneiders sterben sollte mit 2 Stücken zusammengepaßt werden (separat zitiert worden). Die spezifische Entwurfsgröße kann entschlossen sein, wenn der Würfel gemacht wird;

3.6. Positionierung der Genauigkeit (automatischer Freigabenausgleich): ±0.15mm; Die stempelschneidene Präzision des Pfostenblattes ist ±0.2mm (der Höhenfehler des Pfostenohrs ist ±0.3mm).

3.7. Folienanforderungen: Quergrat < 15=""> 10.000mal);

3.8. Die Entstaubungsmethode nimmt berührungsfreien elektrostatischen Abbau an, um den Sekundärschaden zu vermeiden, der durch Kontaktentstaubungsmethoden wie Bürste oder Sekundäradhäsion des Staubes des Pfostens verursacht wird; Vakuum unter Unterdruck, die Ausrüstung hat seinen eigenen industriellen Staubsauger, und die Luftsauberkeit nach Filtration ist 100.000; Nach Entstaubung gab es keinen Fremdkörper von > 50 m auf der Oberfläche der Elektrode.

3.9. Sicherheitsschutz: die Ausrüstung wird mit den schützenden/staubdichten Geräten ausgerüstet, und die Schutzhaube ist während der Operation geschlossen, Diverses am Eintragen jeder Station der Ausrüstung und der Sicherheit der Operation zu verhindern; Stempelschneidene Maschine hat ein Kontrollsystem mit der Notaus-/Pausenfunktion und stempelschneidet Platz, um ein klares warnendes Kennzeichen zu haben, das Personal bei dem Abwischen oder dem Tragen des Bandes der Finger oder das Auftauchen von Sicherheitsunfällen zu vermeiden

3.10. Steuergerät: nehmen Sie Mitsubishi an, oder omron PLC, weilun Touch Screen CNC-Mensch-Maschine Schnittstelle, kann die volle CNC-Operation der Hauptfunktionen der Ausrüstung verwirklichen, wird jeder Parameter automatisch justiert und kann Lagerung, Stiefelmanagement, Aufforderung des anomalen Betriebs, Störungswarnungslampe verarbeiten.

3.11. Leistungsfähigkeit: stempelschneidene Maschine des positiven und negativen Messers: Lochen von 30mal/Minute; Wenn die oben genannte Ausrüstung die Qualität der stabilen und zuverlässigen Voraussetzung verbessern oder sicherstellen kann, ist kompatible Flexibilität des Entwurfs/Befestigungsersatz bequem und schnell, und die Kosten sind, können annehmen, um die Produktions-Leistungsfähigkeit zu verringern, benutzen langsame Maschine niedrig.

laufende Rate 3.12.Equipment: ≥97%

3.13. Produktoptimierungsrate: ≥99.5%

3,14 CPK: ≥1.33

3.15. Ausrüstungsgeräusche: Ausrüstungsgeräusche ≤75dB.

technische Parameter 4.Equipment

Umgebende Temperatur: 0 | 40℃;

Relative Luftfeuchtigkeit: 20 | 90%RH;

Stromversorgung: einphasiges 220V, 50Hz; Spannungsschwankungsstrecke: ±10%;

Kein Schadgas, Flüssigkeit oder explosives Gas auf Standort.

Druckluft: 5 | 6.5bar, Druckschwankungsstrecke: ±10%;

Zusammenarbeitsverpflichtung

1. Neues Ausrüstungsversprechen

Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.

2. Vertraulichkeitsverpflichtung

Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen bezogenen Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.

3. Kundendienstverpflichtung

(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Nicht später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;

(2) nach der Ausrüstung hat den Garantiezeitraum, wenn es ein Problem gibt, die zwei Parteien sich verständigen und beschäftigen es geführt. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh

(3) während des Garantiezeitraums, der im Vertrag und in der technischen Vereinbarung unterzeichnet werden von den zwei Parteien vereinbart wird, stellt die Firma eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
