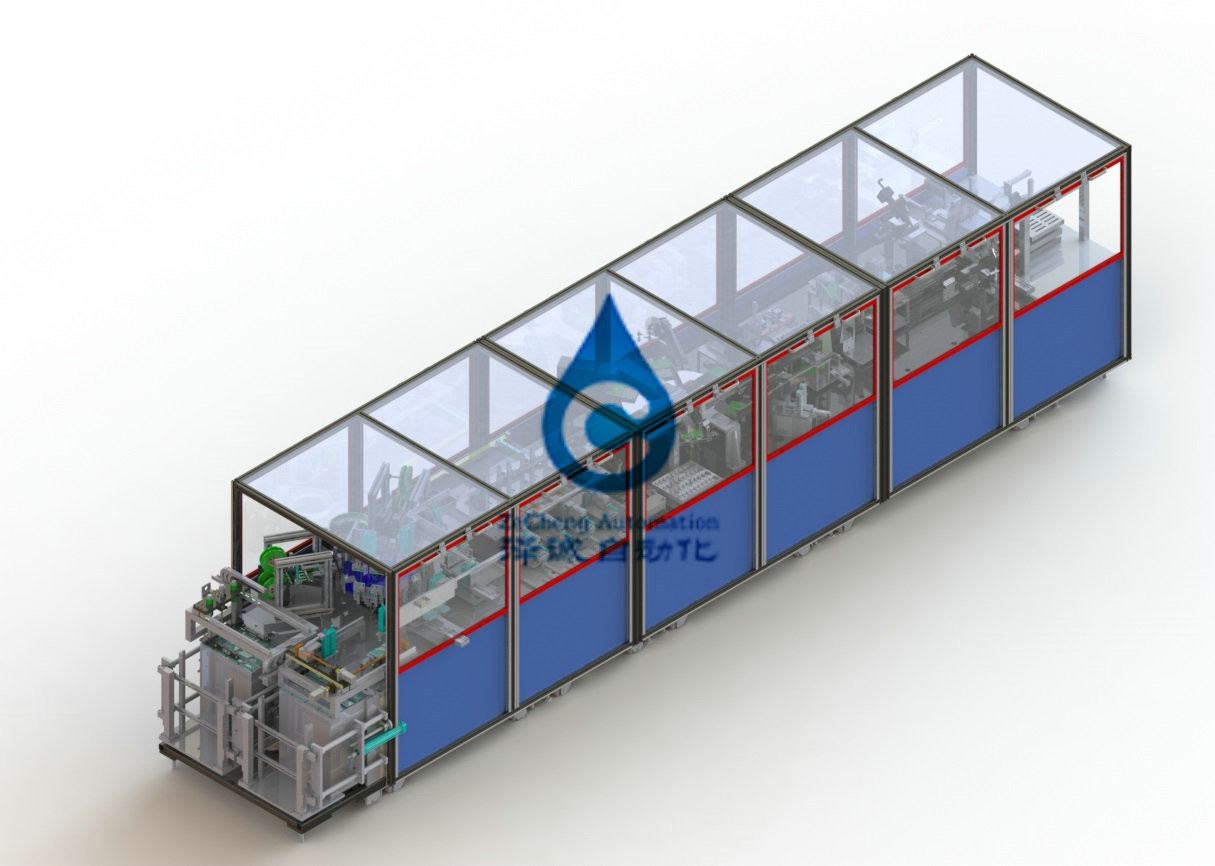

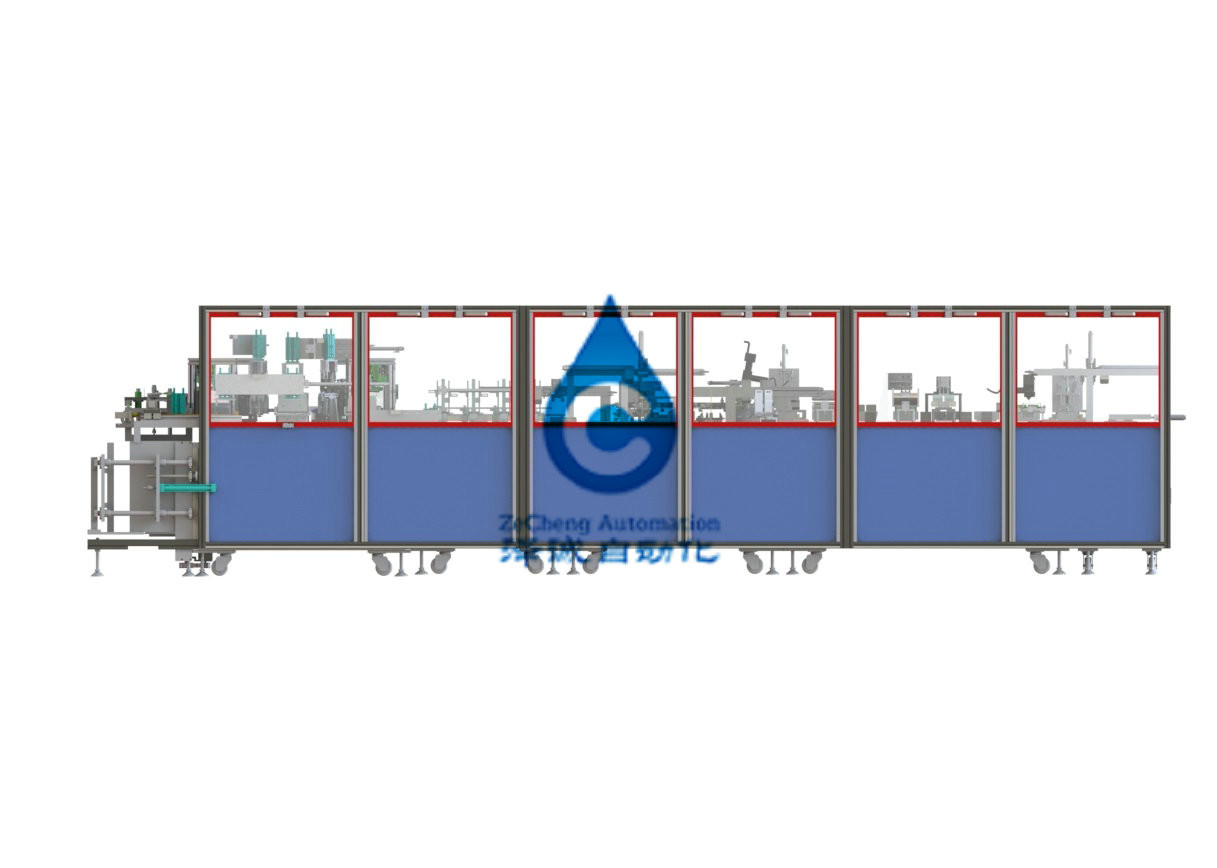

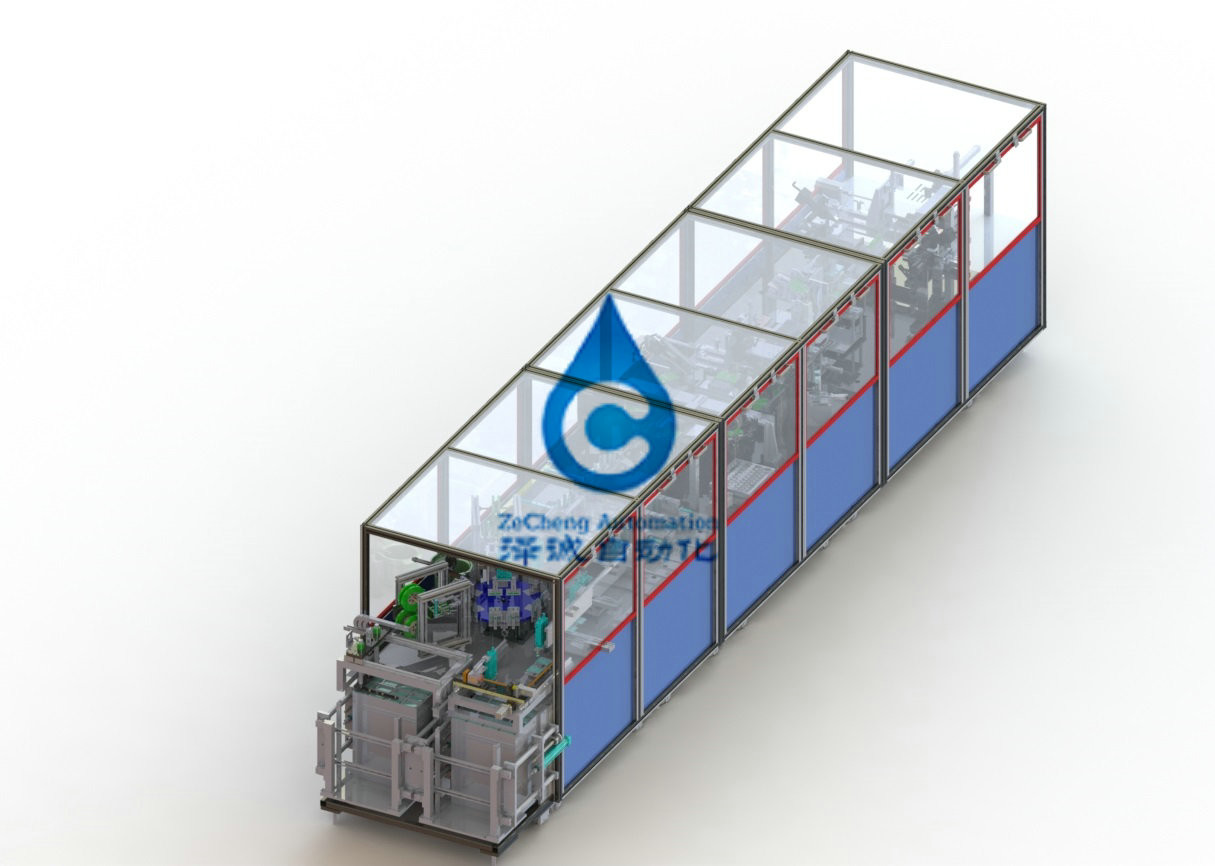

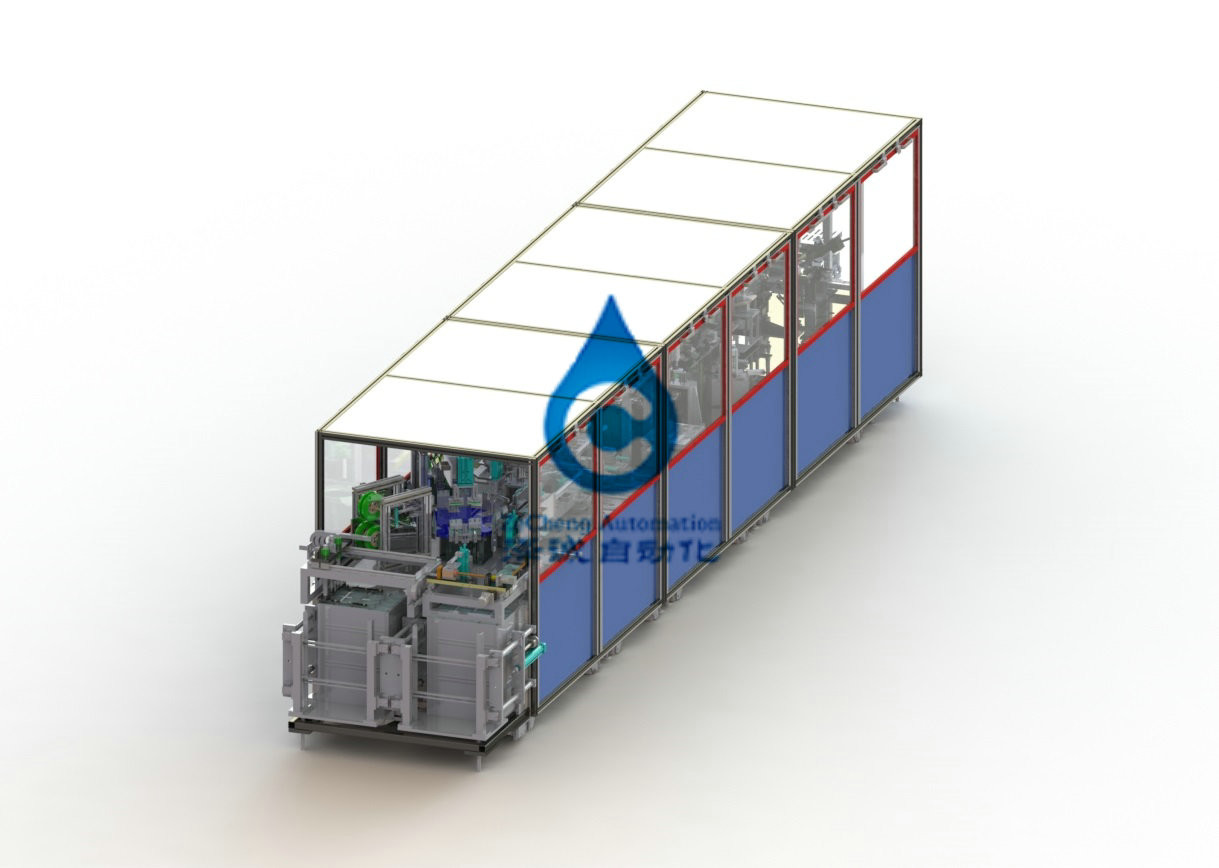

Digital-Lithium-Batterie-Fertigungsstraße

Entwurfsanforderungen für vollautomatisches quadratisches BatterieFließband

1.1. Dieser Plan basiert auf der zur Verfügung gestellten vorbei * * * Batterie Co., Ltd. der Batterieversammlung Anforderungen und entwirft die quadratische Art automatische Fertigungsstraße der Batterie.

1.2. Fertigungsstraßekapazitätsanforderungen: die ganze Produktionsgeschwindigkeit des automatischen BatterieFließbands ist über 25PPM;

1.3. Anwendbare Batteriegröße: Batterielänge: 36 | 80mm, Batteriebreite: 30 | 70mm, Batteriestärke: 3,0 | 10mm

1.4. Batterieversammlungsproduktionsverfahren: vom Rohstoff, der einzieht, um - gerades Pfostenohr wiederholt in Position bringend - Stockband zur Deckeldichtung, zu den Plastiktaschen und zum Kopf oben leicht zu schlagen, um den Stanzen- Batteriefütterung - unteren Kleber leicht zu schlagen - in das Oberteil - Ohr extrem festklemmen und schneiden zum Ohrabdeckungs-Ultraschallschweißen, Widerstandsschweißen 1-2 in Position bringend - dehnbare Prüfung - Widerstandsschweißenrückseite, die zur flachdrückenden Abdeckung, verbiegende Pfostenohren, um zum Kurzschlusstest, Laser-Punktschweissen, Batterie zu blockieren einzieht.

1.5. Kontrollsystem: das System wird aus vier Sätzen, einschließlich ein verpackendes System der Dichtung, ein Kleber-inSHELL-System, ein Pfostenohrinspektions- und -c$schweißensystem und Pfostenohrverbiegen und -Abdichtungssystem verfasst. Jeder Satz des Systems wird unabhängig durch PLC gesteuert.

1.6. Quadratisches Fließband der Batterievollautomatischen fertigung Teilausrüstung:

2. Energiemedium

2.1.6.1-Energie

2.1.6.1 .1 blitzschnelle Änderung Antiphase der Spannung AC230V± 10%

2.1.6.1 .2 Frequenz 50 Hz + 1 Hz

2.1.6.2-Luft

2.1.6.2 .1 Druck 0.5mpa 5kgf/cm2

2.1.6.2 .2 Verkehr 10 l/min

2.2. Lamellierende Maschine

2.2.1. Entwurfsanforderungen

2.2.1.1. Die Maschine ist für das Verpacken des Gummis der quadratischen Art Batterie mit gutem Band und Dichtung passend.

2.2.1.2. Prozessfluß: Aufladung des elektrische Zellen-→, welches gleichzeitig das Aluminiumoberteil → beschichtet das klebende → festklemmt einzieht, das → in Position bringend, welches das Aluminiumoberteil → einzieht die Oberteil in Position bringt (drückte sich dreimal) ein, → Fütterung.

2.2.1.3. Eigenschaften: das Oberteil wird durch einen Trichterführer geführt. In den Oberteilstoß in dreimal, die ersten zwei für den festklemmenden Stoß, das letzte für den direkten Stoß. Das Oberteil wird durch Tretendoppelpositionszeitschrift geladen.

2.2.1.4. Die Länge des klebenden Papiers auf den linken und rechten Seiten, nachdem der Rollenkern geklebt ist, ist L4: 0,2 | 1mm

2.2.1.5. Die zwei Seiten der Spule sind, mit einem absoluten Unterschied von 0 symmetrisch | 3mm

2.2.1.6. Das Membranpapier kann nicht zum Kern ausgefallen werden, nachdem der Rollenkern geklebt ist (das Membranpapier wird zum Innere des Rollenkernes verbogen, ohne die Membran herauszustellen)

2.2.1. 7. Der Polschuh und die Membran werden nicht beschädigt, nachdem der Rollenkern geklebt ist

2.2.1.8 wann, welches das Oberteil einträgt, sollte es eine Führernut zwischen dem Spulenkern und dem Oberteilmund geben

2.2.1.9. Positive und negative Ohren des Spulenkernes verbiegen nicht während des Prozesses des Haftens des unteren Klebers und des Eintragens des Oberteils

2.2.1.10, nachdem es das Oberteil, den Winkel zwischen dem Spulenkern und der Seite des Oberteils eingetragen hat, ist ≤ 50

2.2.1.11. Der Abstand zwischen dem umwickelnden Kern und der inneren Wand der Oberteilunterseite, nachdem er das Oberteil eingetragen hat, ist L3: 0.5±0.2mm

2.2.1.12. Der Abstand zwischen dem Spulenkern und den zwei Rändern des Oberteils L1 und L2 erfordert: ≥0.1mm

2.2.1.13. Der Unterschied des Abstandes zwischen dem Spulenkern und dem Rand des Oberteils | l1-l2 | ≦1.5mm

2.2.1.14. Nachdem der Spulenkern das Oberteil einträgt, kann er den Abstand zwischen der Belichtung des negativen Ohrs und dem Oberteilmund automatisch prüfen und bestimmt O.K. oder NG

2.2.1.15. Produktionsqualifikations-Rate ≥ 99,8%

2.2.1.16. Produktionsertrag ≥ 95%.

2.2.1.17. Die Operationszeit des zugeschalteten Modells sollte 30min nicht übersteigen

Zusammenarbeitsverpflichtung

1. Neues Ausrüstungsversprechen

Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.

2. Vertraulichkeitsverpflichtung

Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.

3. Kundendienstverpflichtung

(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;

(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh

(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
