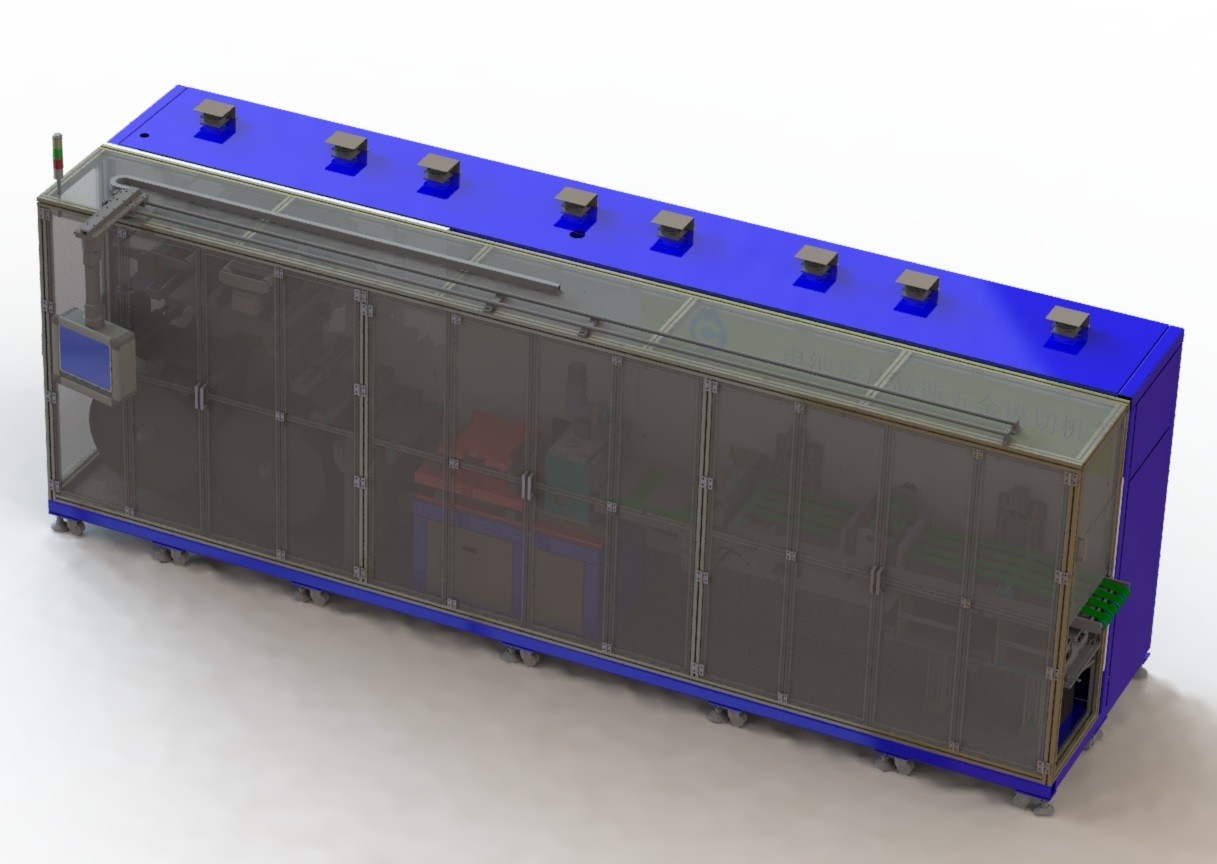

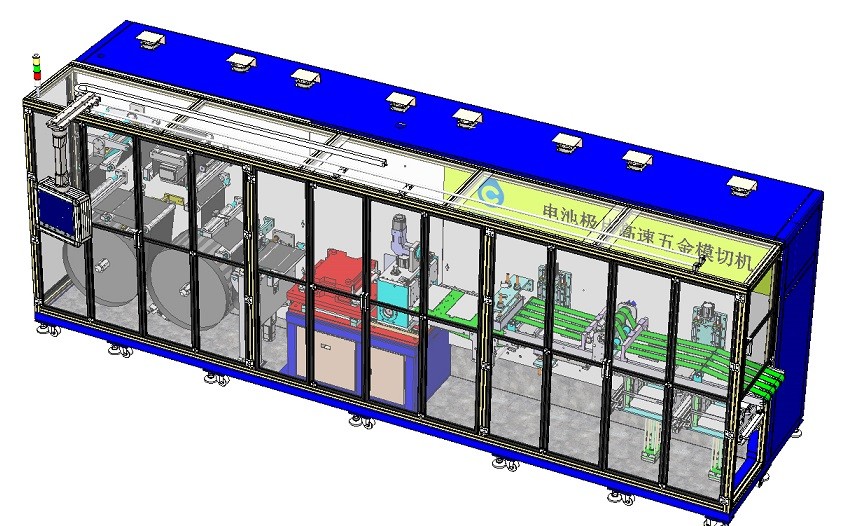

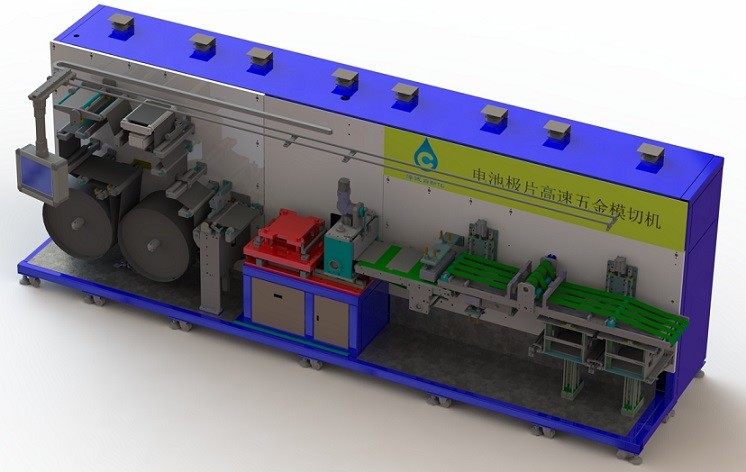

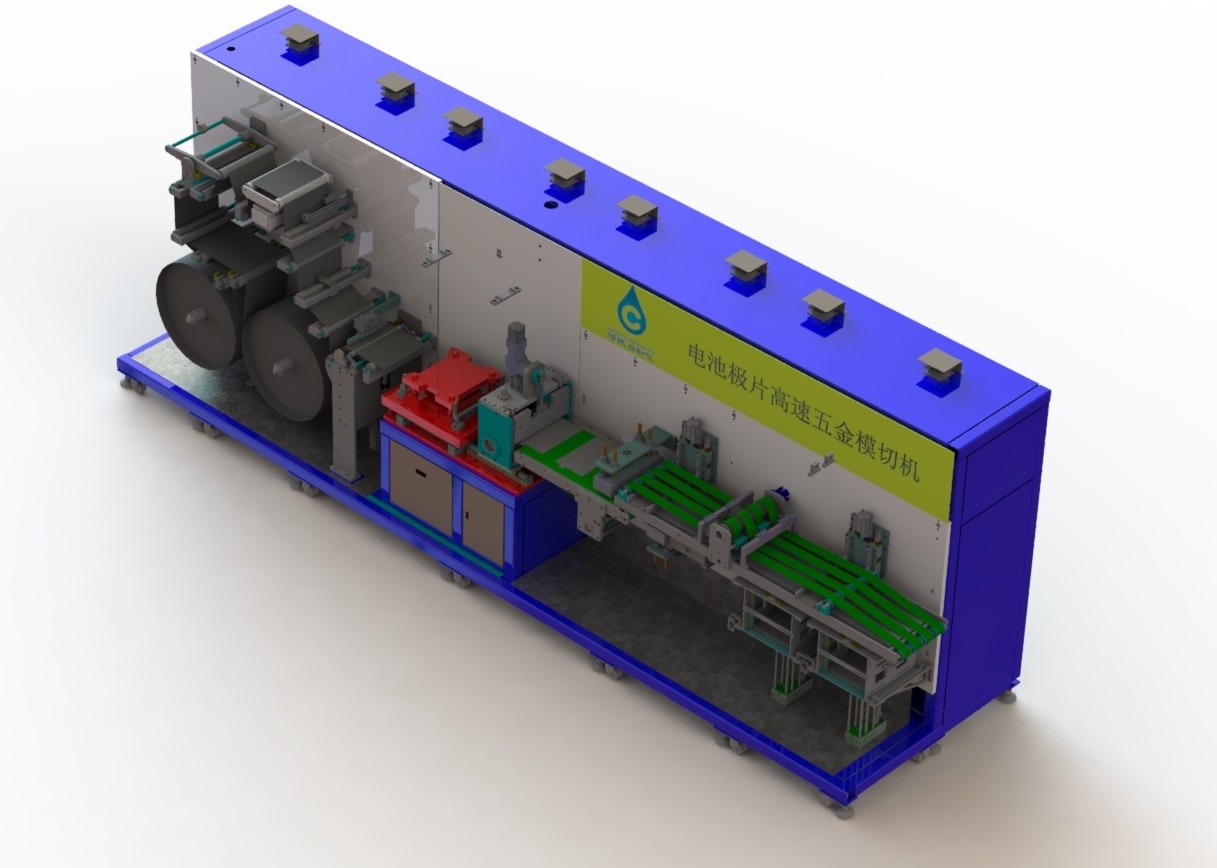

Lithium-Batterie-Produktionslinie Hochgeschwindigkeits-Stanzmaschine für Batterie-Metallstanzen
1, Gerätebeschreibung:
1.1, Ausstattungsprofil:
Diese Ausrüstung vervollständigt den Laminierungs-Typ-Lithium-Ionen-Batterie-Pol-Metallform-Schneideprozess, das kontinuierliche Spulenmaterial wird in einen einzelnen Pol geschnitten. Künstliche Rollpol-Rollwelle, die am Gerät installiert ist, das Gerät stellt automatisch Volumen ein, gleicht den Mechanismus des Rollvorgangs aus, um die automatische Einstellung fortzusetzen und die Spannung des Polstücks durch das Spannungskontrollsystem zu steuern, der Servomechanismus wird zur Blechstanzstation transportiert, die Hardware-Stanze wird extrem ohr- und bogenförmig geschnitten, Winkelschnittformung, Schnittposition mit einem Schneidmesser zum Blechschneiden in einzelne Polstücke, dann zur Staubentfernung des einzelnen Polstücks, durch CCD-Erkennung der Oberflächenqualität und -abmessung der Platte wurde schlechtes Produkt in den Abfallbehälter geworfen, nicht konformes Material wurde in den Materialsammelbehälter geschickt.
1.2 Außenabmessungen des Geräts: Gesamtgröße (mm): Länge * Breite * Höhe 7500 * 1780 * 2395 (einschließlich Schutzhülle und Staubsauger) Gerätegewicht: 6500 kg
2, Umfang der Geräteanpassung und technische Parameter
2.1 Die Spezifikation adaptiver Materialien lautet wie folgt:
|
Spezifikationen Artikel |
ZCCE01B-00 | ||
| Materialvorgaben | Polstück | Länge (mm) | Spule |
| Breite/Toleranz (mm) | 100~300/0,2 | ||
| Dicke/Toleranz (mm) | 0,05～0,25/0,005 | ||
| Der größte Durchmesser (mm) | φ650 | ||
| Der Innendurchmesser (mm) | φ152,4 mm (6＂) | ||
| Maximales Spulengewicht | 250 kg | ||
2.3 Technische Parameter und Funktionen der Ausrüstung:
2.3.1 Technische Parameter der Ausrüstung:
|
Spezifikation Artikel |
technische Parameter |
| Effizienz | > 180 ppm |
| Polbreite W-Bereich/Präzision | 80–250 mm/±0,2 mm |
| Bereich/Genauigkeit der Polhöhe H | 100–280 mm/±0,2 mm |
| Polar-Ohr-Schulterbreite Dt-Bereich/Genauigkeit | 5–50 mm/±0,25 mm |
| Polarohrbreite Wt-Bereich/Genauigkeit | 10–100 mm/±0,2 mm |
| Ht-Bereich/Genauigkeit der Polarohrhöhe | 10-30 mm/±0,5 mm (je nach Größe des eingehenden Materials) |
| Gesamtlebensdauer der Hardware-Form | > 100.000 Stunden |
| Kornrate (Ausfall nur durch Ausrüstung verursacht) | ≥98 % |
| Qualifizierter Tarif (ausgenommen fehlerhafte eingehende Materialien) | ≥99,5 % |
4, Betriebsumgebung der Ausrüstung
4.1.Stromversorgung: dreiphasig 380 V; Spannungsschwankung beträgt weniger als ±10 %; die maximale Leistung des Geräts beträgt 16 kW;
4.2.Gasbedarf: Luftquellendruck (Druckluft) > 6 kg/cm2, maximaler Verbrauch 50 l/min, Trocknung;
4.3.Gesamtgewicht der Ausrüstung: 6500 kg;
4.4.Bodenbelastung der Anlage: > 800 kg/㎡;
4.5.Umgebungstemperatur: 20 ~ 35℃;
4.6.Relative Luftfeuchtigkeit: 5 ~ 55 % HR;
4.7.Anforderungen an die Betriebsumgebung: Die Sauberkeit der Umgebung darf nicht weniger als 100.000 betragen, und am Standort dürfen sich keine korrosiven Gase, Flüssigkeiten oder explosiven Gase befinden.
