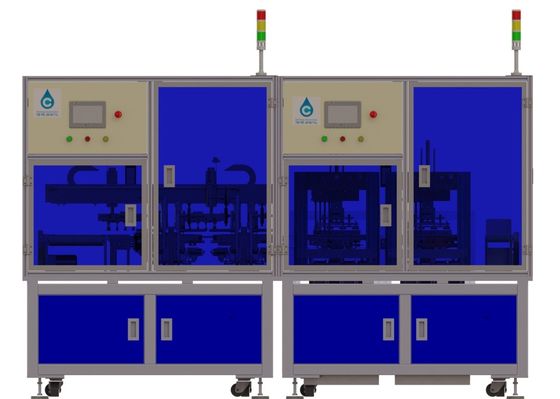

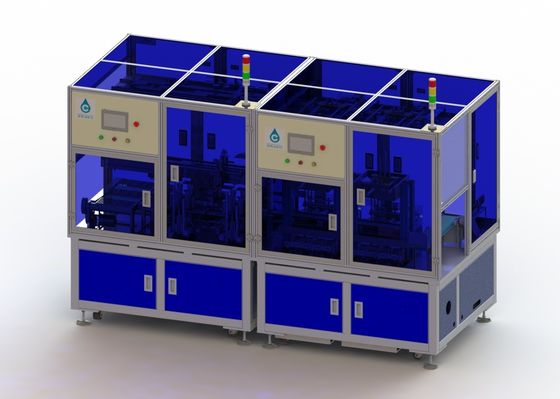

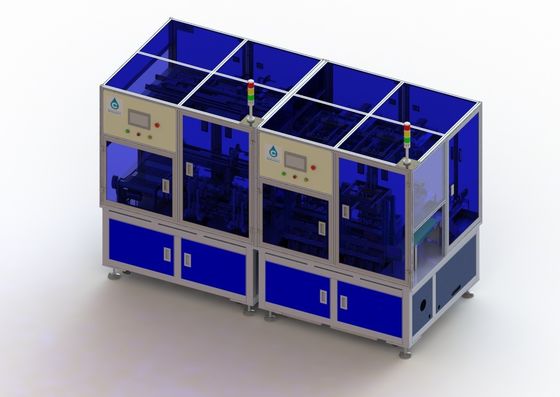

Li Ion Battery Manufacturing Equipment Square-Batteriezellendstück, das in die Oberteilmaschine aufnimmt
1. Entwurfsanforderungen
1.1. Anwendbare Wirbelmaschinengröße: Breite: 30 | 70mm; Höhe: 36 | 80mm, Stärke: 3,0 | 10mm.
1.2. Die Länge des klebenden Papiers auf den linken und rechten Seiten, nachdem der Rollenkern geklebt ist, ist L4: 0,2 | 1mm
1.3. Die zwei Seiten der Spule sind symmetrisch, und der absolute Unterschied ist 0 | 3mm.
1.4. Das Membranpapier kann nicht zum Rollenkern ausfallen, nachdem der Rollenkern geklebt ist (die Membranpapierbiegungen zum Innere des Rollenkernes, ohne die Membran herauszustellen)
1.5. Der Polschuh und die Membran werden nicht beschädigt, nachdem der Rollenkern geklebt ist.
1,6 wenn das Oberteil eingetragen ist, gibt es eine Führernut zwischen dem Spulenkern und dem Oberteilmund
1.7. Positive und negative Ohren des Spulenkernes verbiegen nicht während des Prozesses des Haftens des unteren Klebers und des Eintragens des Oberteils.
1.8. Der Winkel zwischen dem Spulenkern und der Seite des Oberteils, nachdem er das Oberteil eingetragen hat, ist ≤ 50
1,9 der Abstand zwischen dem umwickelnden Kern und der inneren Wand der Oberteilunterseite, nachdem sie das Oberteil eingetragen haben, erfordert L3: 0.5±0.2mm;
1.10. Der Abstand zwischen dem Spulenkern und den zwei Rändern des Oberteils L1 und L2 erfordert: ≥0.1mm
1,11, der Unterschied zwischen dem Spulenkern und dem Rand des Oberteils
1,12 nach dem Spulenkern trägt das Oberteil ein, kann es den Abstand zwischen der Belichtung des negativen Elektrodenohrs und dem Oberteilmund automatisch prüfen und bestimmt O.K. oder NG (es gibt keine Anforderung in dieser Testzeichnung darüber hinaus wegen des Längenfehlers der gelieferten Materialien des polaren Ohrs, ist dieses, das durch entschlossen ist, ob?)
1.13. Produktionsqualifikations-Rate ≥ 99,8%
1.14. Produktionsertrag ≥ 95% und Produktions-Leistungsfähigkeit ≥40PPM
3, technische hauptsächlichparameter der Ausrüstung
3,1 anpassungsfähige objectsBattery Länge: 36 | 80mm, Batteriebreite: 30 | 70mm, Batteriestärke: 3,0 | 10mm. Müssen Sie den Standort des Positionierungsblockes, die Größe justieren des AluminiumoberteilWassertanks.
3,2 technische Parameter der Ausrüstung
|
Einzelteil |
Spezifikationen | |
|
Technische Parameter
|
Leistungsfähigkeit (PPMs) | 40PPM |
| Zusätzliche Zeit (MINUTE) /shift | 30 | |
| Produktdurchlaufrate | 99,8% | |
| Rate des Kornes oder der Bewegung | 95% | |
| Vorbildliche Ersatzzeit des Produktes | 30min | |
| Druckluftsystem | 0.4-0.6MPa | |
| Die Gesamtleistung (Kilowatt) | 8 | |
| Normale Betriebsleistung (Kilowatt) | 7,6 | |
5. Beschreibung von Hauptausrüstung partsManipulator Batterien vom Blasenbehälter, der in die Positionierungsbefestigung, eine einleitende Positionierung, Bandzufuhr-Volumeninstitutionen für Kleber, Band an der Unterseite des Batteriehalterungsmechanismus aufgesogen wird, ist an der Unterseite des Drucks, Stockband, Manipulator haftet die Bandbatterien, die in die Oberteilstation, Batterieoberteil, das Oberteil durch eine Trichterführer-Führerweise aufgesogen werden. In den Oberteilstoß in dreimal, die ersten zwei für den festklemmenden Stoß, das letzte für den direkten Stoß.
