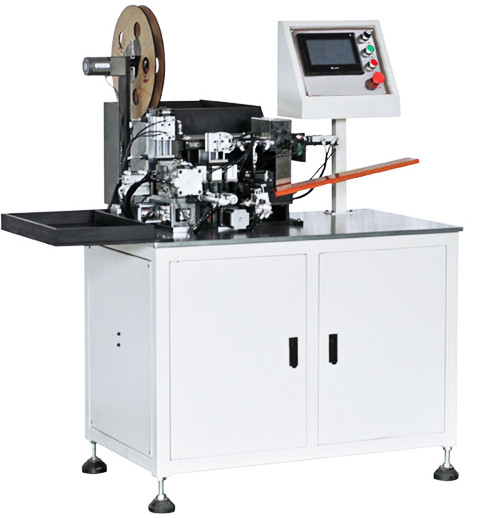

ZC - 5.1-18650 in die Oberteilmaschine
Überblick 3.1.1:
Dieses Produkt ist für die Produktion der zylinderförmigen Batterie niederlegen Isolierungsauflage - Zelle in den Oberteilprozeß passend. Mehrfache Prozesse werden automatisch durch eine Maschine abgeschlossen. Das Batteriestahloberteil wird in den Trichter in den Reihen gegossen; Das Isolierungsauflagenmaterial wird in einer ganzen Rolle geladen. Setzen Sie manuell halb fertige Zelle in einziehende geneigte Platte; Automatische Fütterung der Ausrüstung; Automatische Ausrichtung des polaren Ohrs; Automatische Pfostenohrformung; Bündig unten die Isolierungsauflage; Die Zelle trägt das Oberteil automatisch ein; Nachdem das Oberteil, die ganze Reihe der Zellflüsse aus der Mehrplatzoperation heraus eingetragen worden ist; Die Rückseite kann mit a drei--ein in der Maschine angeschlossen werden; Eine Linie vom Oberteil zur rollenden Nut wird abgeschlossen. Nehmen Sie PLC-Kontrollsystem an; Touch Screen Mensch-Maschine Schnittstelle; Menschliche Operation.
Die Ausrüstung ist gut gemacht, leistungsfähig, zuverlässig, einfach zu benützen und einfach instandzuhalten.
schematisches Diagramm 3.3.2 des Arbeitsprozesses:
3.3.3 technische Parameter
1. Nachdem sie den Kaufvertrag unterzeichnet hat, versieht Partei a Partei b mit Rohstoffen für kostenlos ausprüfen; Stahloberteil 200 PCS. 100pcs von elektrischen Zellen. Und garantieren Sie, dass die Rohstoffe der Ausprüfenprobe mit den Rohstoffen in Einklang sind, die in der folgenden Ausrüstung benutzt werden.
2. Das Stahloberteil hat keine Deformation und die Maßtoleranz erfüllt die technologischen Bedingungen.
3. Die Position des Spulenkern-Pfostenansatzes ist normal, und die maximale Deformation des flachen Pfostenansatzes ist ° ±5;
4. Der maximale direkte relative Durchmesser des Stahloberteils ist ≤ 0.2mm; Kann das Oberteil normalerweise eintragen.
5. Grundlegende Parameter:
| NEIN. | Der Parametername | Technische Parameter | Einheit | Für Anmerkung |
| 1 | Isolierungsauflagen-Ladenmethode | Die Breite der 20 +/- 0,1 Millimeter | Millimeter | Das ganze Volumenladen |
| 2 | Fütterungsmethode des Stahloberteils | Gelegentliche Belastung | a | 600 oder so pro Zeit |
| 3 | Leistungsfähigkeit der ganzen Linie | ≧ 50 | A/minute | |
| 4 | Ertrag Endprodukte | 99,80% | ||
| 5 | Gerätrotationsrate | 95% | (nicht erinnerte sich für Ausrüstung oder andere Gründe) | |
| 6 | Luftzufuhr | 0,5 | 0,8 | Mpa | |
| 7 | Spannungsstromversorgung | AC220V/50 Hz | ||
| 8 | Nennleistung | 0,5 | Kilowatt | |
| 9 | Das Maschinenvolumen | Länge * Breite * Höhe | Millimeter | 1500 * 1200 * 1600 |
Zusammenarbeitsverpflichtung
1. Neues Ausrüstungsversprechen
Unsere Firma garantiert, dass die Waren, die zu den Kunden bereitgestellt werden, nagelneue, komplette und unbenutzte Ausrüstung sind.
2. Vertraulichkeitsverpflichtung
Unsere Firma verspricht, dass ohne die schriftliche Genehmigung irgendeiner Partei, der anderen in Verbindung stehenden Zeichnungen der Partei, der technischen Informationen, der Geschäftsinformations- und Sektorgeheimnisse und der technischen Geheimnisse nicht zu den Drittparteien in jeder Hinsicht durchsickern gelassen werden darf.
3. Kundendienstverpflichtung
(1) zwei Monate nach Versand der Ausrüstung, ist Partei B für nicht menschliche Störungen in einer fristgerechten und freien Garantie innerhalb eines Jahres verantwortlich (wenn die Ausrüstung fehlerhaft ist, reagiert das Kundendienstpersonal innerhalb 2 Stunden, nachdem es die Mitteilung empfangen hat. Entsprechend der Situation muss Personal innerhalb 48 Stunden existieren. Keine später als 60 Stunden, die Kontinuität der Produktion durch den Käufer sicherstellen;
(2) nachdem die Ausrüstung den Garantiezeitraum geführt hat, wenn es ein Problem gibt, verständigen sich die zwei Parteien und beschäftigen es. Bei Bedarf wird Nachverkaufspersonal gesendet, um es zu reparieren, und nur die Kosten werden berechnet. Zh
(3) während des Garantiezeitraums vereinbarte im Vertrag und die technische Vereinbarung, die von den zwei Parteien, die Firma unterzeichnet wird, stellt eine Garantie für Qualitätsprobleme zur verfügung, die nicht durch menschlichen Schaden während des normalen Gebrauches unserer Produkte verursacht werden.
